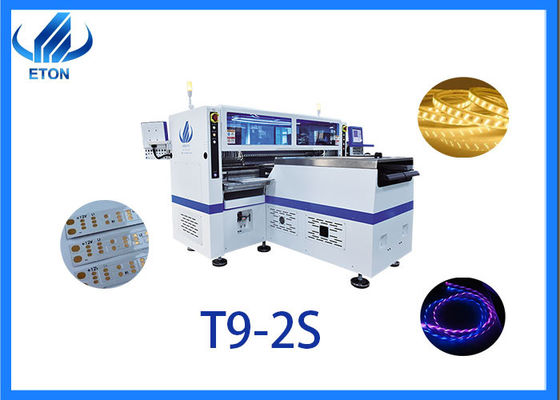

T9-2S Máquina de recoger y colocar luz de banda flexible de rollo a rollo de alta velocidad
Descripción
Las cabezas modulares de alta velocidad T9-2S se aplican a los LED 3014/3020/2835/5050 y a las resistencias, condensadores, rectificadores de puente, etc. Con un diseño único de detección de fugas de componentes y función de rellenado de componentes individuales, ajuste la plataforma de transporte de acuerdo con varios rollos a tiras de rollos, rango 250± 10 mm, el rango de longitud máxima es de 1 M por ciclo.
Parámetro principal de la máquina
|
Modelo
|
T9-2S
|
|
Dimensión
|
(L) 3454* (W) 3035* (H) 1777 mm
|
|
Peso total
|
3 100 kg
|
|
Tamaño del PCB
|
250 (¡¡¡¡¡¡¡¡¡¡¡¡¡¡¡¡¡¡¡¡¡¡¡¡¡¡¡¡¡¡¡¡¡¡¡¡¡¡¡¡¡¡¡¡¡¡¡¡¡¡¡¡¡¡¡¡¡¡¡¡¡¡¡¡¡¡¡¡¡¡¡¡¡¡¡¡¡¡¡¡¡¡¡¡¡¡¡¡¡¡¡¡¡¡¡¡¡¡¡¡¡¡¡¡¡¡¡¡¡¡¡¡¡¡¡¡¡¡¡¡¡¡¡¡¡¡¡¡¡¡¡¡¡¡¡¡¡¡¡¡¡¡¡¡¡¡¡¡¡¡¡¡¡¡¡¡¡¡¡¡¡¡¡¡¡¡¡¡¡¡¡¡¡¡¡¡¡¡¡¡¡¡¡¡¡¡¡¡¡¡¡¡¡¡¡¡¡±10 mm* Cualquier longitud
|
|
espesor de los PCB
|
0.1-0.5 mm
|
|
Acoplamiento de PCB
|
Adsorción al vacío, sujeción del cilindro, ancho de vía ajustable
|
|
Modo de montaje
|
Selección y colocación de grupos
|
|
Modo de montaje
|
Doble carril + Cuatro grupos de cabezas de colocación
|
|
Número de cámara
|
10 juegos (cámara digital)
|
|
El software
|
Investigación y desarrollo independientes
|
|
Precisión de repetición
|
± 0,05 mm
|
|
Altura de montaje
|
¥5 mm
|
|
Velocidad de montaje
|
Dos lados: 500 000 CPH
La velocidad máxima es de 250 000 CPH.
|
|
Variedad de componentes
|
LED 3014/3020/2835/5050 y resistencias, condensadores, rectificadores de puentes, etc.
|
|
Consumo de energía
|
9.6 KW
|
|
No. de la estación de alimentación
|
Con un contenido de azúcar en peso superior o igual a 30% en peso
|
|
Número de boquillas
|
Con un contenido de azúcar en peso superior o igual a 30% en peso
|
|
Paso 1
|
Máquina de carga
|
Envío del rollo de FPCB a la impresora
|
|
Paso 2
|
Impresora de plantillas semiautomática
|
Impresión de la pasta de soldadura en el PCB flexible
|
|
Paso 3
|
Etapa de amortiguador
|
Buffer y transporte de PCB flexible para recoger y colocar la máquina
|
|
Paso 4
|
Máquina de recogida y colocación
|
Montaje de chips y componentes LED en PCB flexibles
|
|
Paso 5
|
Línea del cinturón de transporte
|
Transportar el PCB flexible al horno de reflujo
|
|
Paso 6
|
Horno de reflujo
|
Calentar la pasta de soldadura con FPCB para soldar los componentes en FPCB
|
|
Paso 7
|
Máquina de descarga
|
Reenrollamiento de la cinta flexible terminada
|
Mercado
Nuestros productos se han exportado a más de 20 países y regiones, incluyendo Corea del Sur, India, Vietnam, Túnez, Egipto, Turquía, Rusia, Brasil, etc. Y aquí están algunos de nuestros grandes clientes:
SURYA, POLYCAB, FIEM, RK, GK, TECHNO LED, CALCOM, ACK, KENDAL, RangDong, UNISTAR, y así sucesivamente.
Certificaciones
Desde su creación, ETON se ha centrado en el alcance y el desarrollo tecnológico, ha obtenido una serie de tecnologías de propiedad intelectual, incluidas 9 patentes de invención, 112 patentes prácticas,12 derechos de autor sobre el software.
ETON is rated as “Shenzhen High-tech enterprise” ”Guangdong high-tech enterprise” “China high-tech enterprise” “2015 LEDTechnology Innovation Award” “The 4th China LED First Innovation Award” “Industry Special Contribution Award” etc.
Compañía ETON
Con 18 años de experiencia en la industria, hemos desarrollado muchos tipos de máquinas de colocación, como máquinas de velocidad ultra alta y máquinas multifunción.
Podemos elegir diferentes tipos de productos según sus necesidades de producción.
Si usted está en la industria SMT, por favor no pierda nuestra compañía.
