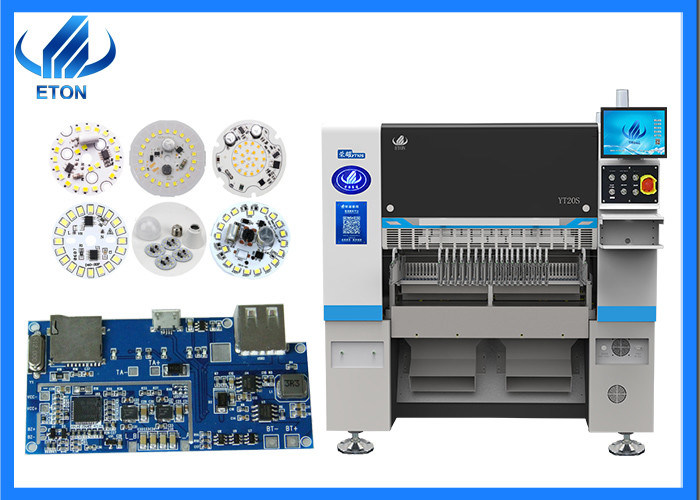

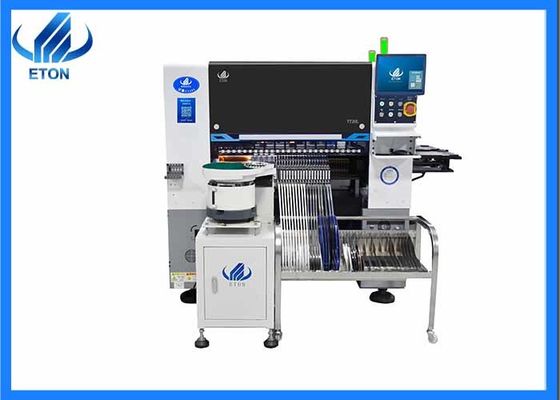

Nueva serie de valor alcanza 80000 CPH SMT montaje 20 cabezas SMT máquina de montaje

Las nuevas series de valores alcanzan 80000 CPHMontador SMT 20 cabezas

Principales características de la máquina

• Adopta la cabeza multimodular de alta velocidad, se aplica a un chip ultra pequeño 0201 ~ 40 * 40mm chip grande, mayor rango de componentes;
• La nueva cámara de visión de vuelo mejora el rendimiento de reconocimiento, tamaño de hasta 40 * 40mm, se aplica a BGA o CSP, etc.
• Dispositivo de detección de vacío: cada cabeza de colocación con función de detección independiente, que mejora la estabilidad del equipo y la fiabilidad del producto;
• Capacidad de velocidad ultra alta: Adopta un motor lineal magnético de alta gama, sistema de servo y cabeza modular multifunción, la capacidad aumentó en un 25% en comparación con la máquina tradicional,velocidad óptima alcanza 80000 CPH;
• una cabeza de colocación de alta precisión totalmente nueva, desarrollada por ellos mismos;
• Combinar una cámara de reconocimiento de marca de alta precisión con una cámara fija de visión de vuelo, garantizar la precisión de la colocación;
• El sistema de conexión de las placas de la caja de conexión de las placas de conexión de las placas de conexión de las placas de conexión de las placas de conexión de las placas de conexión de las placas de conexión de las placas de conexión de las placas de conexión de las placas de conexión de las placas de conexión de las placas de conexión de las placas de conexión de las placas de conexión de las placas de conexión de las placas de conexión de las placas de conexión de las placas de conexión de las placas de conexión de las placas de conexión de las placas de conexión de las placas de conexión de las placas de conexión de las placas de conexión de las placas de conexión de las placas:Opción)
• El alimentador de cinta inteligente de doble cabeza: apoya el alimentador de bobina de cinta eléctrica inteligente de doble cabeza de la serie YT, al corregir ópticamente la posición de alimentación del componente, puede lograr unaalimentación precisa y de alta velocidad;
• La cabeza de colocación adopta detección de vacío independiente, mejora el rendimiento de colocación;
• Programación fuera de línea, ahorrar tiempo en el ciclo de cambio;
• Función de aprendizaje inteligente de IA de software y función de optimización automática.
• Dos pórticos, 20 husillos*2 husillos, un total de 40 husillos;
• Capacidades de manejo de PCB flexibles, doble carril, ambos pórticos pueden montar el mismo PCB grande al mismo tiempo, logrando una producción flexible.



  Parámetro técnico

  Modelo	YT20S
  Tamaño del PCB	Tamaño máximo: 500*450 mm ((lado único) 500*300 (doble lado) Tamaño mínimo: 50*50 mm
  espesor de los PCB	0.5-4.5 mm
  Acoplamiento de PCB	Clampado del cilindro, anchura del carril ajustable
  Ferrocarril	2 rieles, 2 pórticos ((Los rieles 1,4 son rieles fijos)
  El software	Investigación y desarrollo independientes
  Sistema de gestión de la producción MES	Personalizado (opcional)
  Programación fuera de línea	Disponible
  La cámara	Reconocimiento por cámara de visión inferior/cámara de identificación de vuelo
  Precisión de repetición	± 0,02 mm
  Altura de montaje	¢15 mm
  Modo de posición	Optos
  Velocidad óptima	80000 CPH
  Rango de componentes	Min 0201~40*40 mm envases de cinta de bobina y alimentador de bandejas IC, etc.
  Modo de posición	Optos
  Número de cabezas	Carreta de atracamiento de doble lado 32 PCS, paquetes de cinta de bobina: 64 PCS ((single El espacio para el carrito lateral de acoplamiento 16PCS, paquetes de bobina de cinta: 32PCS, con capacidad de conmutación entre el carrito de acoplamiento y el alimentador de bandejas de IC ((Alimentador de bandejas de IC:Opcional)
  Modo de alimentación	El alimentador inteligente con doble cabeza
  X, Y, Z eje de conducción	Motor lineal magnético de gama alta + motor de servicio

  Línea de producción SMT



  Información sobre la empresa

• ETON tiene más de 10 años de experiencia en máquinas SMT, tiene 52000 metros cuadrados de parque industrial, equipo profesional de I + D y equipo de ventas; Vale la pena mencionar que la capacidad de fabricación más fuerte.Porque tenemos suficiente equipo mecánico, personal experimentado e ingeniero, obtener un gran apoyo. Asegurar la máquina es de alta calidad.
• Muchos clientes nacionales y extranjeros para llegar a una cooperación a largo plazo con ETON. ETON es la marca superior de la máquina SMT en China, obtuvo grande más del 80% del mercado de la industria de iluminación LED grande;

•  Nuestros productos se exportan a más de 20 países y regiones, como Corea del Sur, Turquía, Egipto, India, Rusia, América, Brasil, Túnez, Polonia, Lituania, Sudáfrica, Irán, Vietnam, Pakistán,Arabia Saudita, Uzbekistán, Nigeria, Alemania, etc.

Embalaje

Todas las máquinas están llenas de vacío y de madera.

Paso 1: Envasado con película.

Paso 2: Envasado al vacío.

Paso 3:Envasado en cajas de madera

Pueden confiar en nosotros, porque tenemos un embalaje profesional y estándar para proteger la máquina.

Nuestros servicios

• Podemos proveerTécnicas de control de velocidadtoda la línea de producciónSolución.
• Ingeniero local enIndia, Egipto, Turquía, que puede proporcionarle la mayor comodidad.libreinstalación y formación.
• Un año parala garantía.
• Dos de las habituales.las visitasel clienteunoaño.
• Es libre.Actualización de software: Ofrece actualización de software gratuita de por vida.
