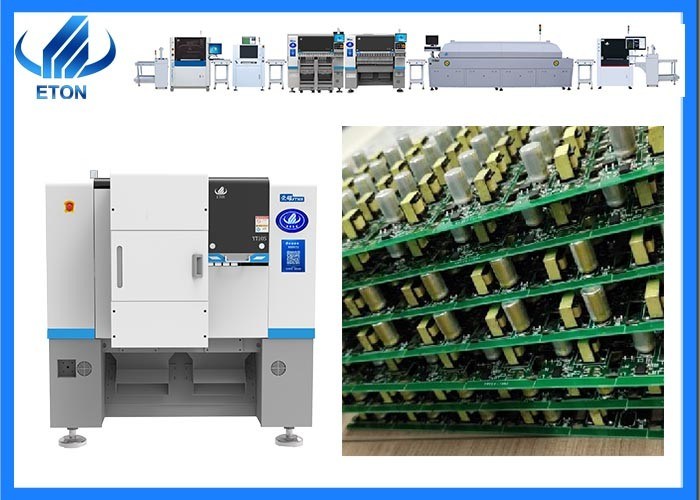

MÁQUINA DE RECOGIDA Y COLOCACIÓN SMT YT10S:
10 CABEZALES, 52 ESTACIONES DE ALIMENTACIÓN.
Aplicar a componentes de 0402 ~ 35*35 mm que necesitan una cámara fija opcional
Tamaño del PWB: 500*450m m, 50*50m m
Aplicación: controlador de potencia, tablero eléctrico doméstico, luz LED, downlight, farola, panel de luz, productos 3c, etc.
NUEVAS funciones y rendimiento:
1. Cabezal de colocación integrado
Los 10 juegos de ejes Z se controlan de forma independiente mediante un motor lineal magnético modular, lo que mejora enormemente la velocidad, la precisión y la estabilidad.
2.Sistema de esquinas de precisión
El sistema de esquina modular controla de forma independiente el ángulo de cada componente para garantizar una colocación de alta precisión. 10 boquillas de succión por cabezal, con una distancia entre ejes de 16 mm.
3.Cámara de reconocimiento de visión Head Flight
Reconocimiento de vuelo frontal + cámara de reconocimiento de vuelo fija (opcional), identificación de alta velocidad y alta precisión. El componente puede funcionar de 0201 a 35 * 35 mm, altura 16 mm, se puede personalizar otra altura
Parámetro técnico demontador de chips smt
| Modelo |
YT10S |
| Dimensión |
| Longitud |
1480 mm |
| Ancho |
2020 mm |
| Altura |
1650 mm |
| Peso Total |
2380 kilos |
| tarjeta de circuito impreso |
| Ancho de longitud de PCB |
Máx.: 500*450 mm (opción 1200*450) Mín.: 50*50 mm |
| Espesor de PCB |
0,5-5mm |
| Sujeción de PCB |
Sujeción de cilindros, ancho de vía ajustable |
| Modo de montaje |
Recogida en grupo y colocación por separadoRecogida por separado y colocación por separado |
| SO |
| Sistema |
windows7 |
| Software |
I+D de forma independiente |
| Mostrar |
Monitor LED |
| Dispositivo de entrada |
Teclado, ratón |
| Sistema de visión |
| No. de cámara |
1 PCS (cámara de visión de vuelo principal) |
| Cámara marca 2 uds. |
| Precisión de montaje |
CHIP±0,03 mm QFP±0,025 mm Cpk ≧1,0 (3σ) |
| Altura de montaje |
≦16 mm (se puede personalizar otra altura) |
| Velocidad de montaje |
48000 CPH (en las mejores condiciones) |
| Componentes |
Material de embalaje de 0201~15MM y material IC (cámara fija opcional para 0201~35*35MM), se pueden personalizar otros tamaños de componentes |
| Componentes Velocidad |
0,2 mm |
| No. de estaciones de alimentación |
52 PCS (opción de 104 PCS) |
| No. de boquillas |
10 piezas |
| Fuerza |
220CA 50HZ |
| Consumo de energía |
1,5 kw |
| Entorno operativo |
23 ℃ ± 3 ℃ |
| Velocidad de transmisión |
>1000 mm/seg. |
| Dirección de transmisión |
Sencillo (izquierda → derecha o derecha → izquierda) |
| Modo de transmisión |
unidad en línea |
| Modo de posición |
Óptico |
| Consumo de gas |
0,4-0,6 mpa (4-6 kgf/cm2) 600 N/min |
| control electrico |
Investigación y desarrollo independientes de ETON |
| Módulo de tarjeta de control de movimiento 1 juego |
Investigación y desarrollo independientes de ETON |
| Camino de accionamiento del eje X,Y,Z |
Motor lineal magnético de alta gama. |
| Modo de alimentación |
Comedero inteligente con doble motor |
| Interfaz del sistema MES de gestión de producción |
Personalizado |
montador de chips smtAplicación: Línea SMT
Impresora de plantillas semiautomática: impresión de pasta de soldadura
| Modelo |
ET-S600 |
| Dimensiones |
1400*800*1680mm |
| Tamaño de la plataforma |
300×600 mm |
| Tamaño de placa de circuito impreso |
250×550 mm |
| Tamaño de plantilla |
550×830mm |
| Velocidad de impresión |
0-8000 mm/min |
| Grosor de la placa de circuito impreso |
0-50mm |
| Rango de ajuste fino de PCB |
Frontal/lateral±10mm |
| Fuente de alimentación |
1PAC 220V 50/60HZ |
| Altura de la plataforma |
850±20mm |
| Precisión de repetibilidad |
±0,01 mm |
| Modo de posicionamiento |
Agujero exterior/referencia |
| Peso |
Aproximadamente 200 kg. |
Transportador de un solo carril:
Opere la impresora de plantillas para imprimir la pasta de soldadura en la PCB
| Modelo |
ET-C500 |
| Estructura de estructura de acero, longitud del carril |
L=500 |
| Rango de ajuste de ancho |
50~350 milímetros |
| Tamaño de placa de circuito impreso |
500*350 milímetros |
| Altura de transmisión |
920±20 |
| Transmisión |
Cinta transportadora plana de 5MM |
| Velocidad |
Ajustable de 0,5 a 9 m/min |
| Motor |
Un juego de motor paso a paso de 25 W. |
| Control |
Panel de control industrial |
| Dirección de transmisión |
Sencillo (izquierda → derecha) |
| Una sección de control, dos sensores |
Máquina de recogida y colocación: pieza de montaje
La placa PCB que ha sido cepillada con pasta de soldadura se enviará a la máquina de selección y colocación para su montaje automático, y la máquina de selección y colocación seleccionará automáticamente los componentes y los colocará en la PCB.
Horno de reflujo de 8 zonas: soldadura por reflujo
La placa PCB que se monta con los componentes se envía al horno de reflujo, el horno de reflujo calentará y soldará los componentes con pasta de soldadura en la PCB.
| Modelo de producto |
ET-R8 |
| Sistema de calefacción |
NO. de zona de calentamiento |
Calefacción de aire caliente superior 8, calefacción de aire caliente inferior 8 |
| |
Longitud de la zona de calentamiento |
3000 mm |
| |
método de calentamiento |
aire caliente completo |
| Sistema de entrega |
Ancho máximo de PCB |
Cinturón de malla de 450 mm, sin riel guía |
| |
Dirección de transporte |
izquierda-derecha, derecha a izquierda (opción) |
| |
Altura de la cinta transportadora |
Cinturón de malla 880±20mm |
| |
Método de entrega |
Transmisión por correa de malla + riel (opcional) |
| |
Velocidad del transportador |
0-2000 mm/min |
|
Sistema de control
|
fuerza |
380V 50/60Hz Trifásico cinco hilos CA:380V 50Hz |
| |
potencia de arranque |
28kW |
| |
poder de trabajo |
7kW |
| |
tiempo de calentamiento |
Alrededor de 15 minutos |
| |
Rango de control de temperatura |
Temperatura ambiente ~ 350 ℃ |
| |
Método de control de temperatura |
Control PID + accionamiento SSR |
| |
Precisión del control de temperatura |
±1℃ |
| |
alarma anormal |
Alarma de temperatura anormal |
|
Sistema de máquina
|
Dimensiones de la máquina (L*W*H) |
4600mm*1000mm*1400mm |
| |
Peso de la máquina |
1300 kilos |
Servicio ETON
- Soluciones profesionales: proporcione soluciones profesionales SMT de línea completa
- Garantía gratuita: servicio de fábrica con garantía de un año. Todas las piezas dañadas dentro del período de garantía serán reemplazadas sin cargo.
- Instalación gratuita: instalación gratuita en el sitio para garantizar una producción sin problemas.
- Formación Técnica Gratuita: Formación profesional de operación y mantenimiento.
- Soporte técnico gratuito: soporte técnico en línea 7 * 24.
- Actualización de software gratuita: ofrezca una actualización de software gratuita de por vida
