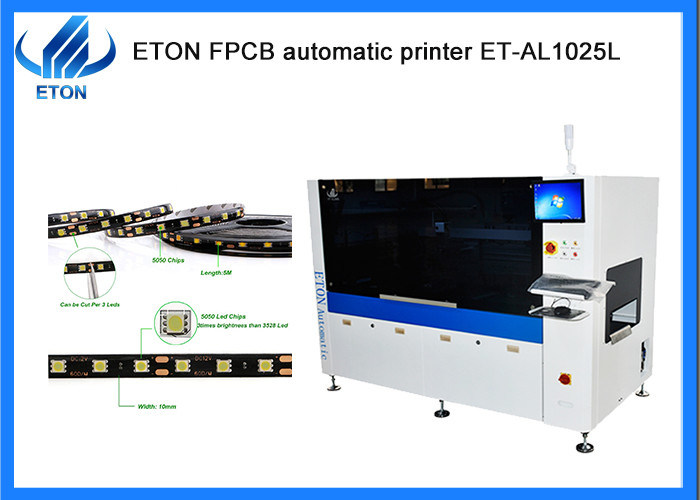

Máquina de impresión automática de plantillas de banda flexible de alta eficiencia SMT100M
Configuración de la máquina
● Cabeza de impresión con suspensión programable;
● ¿Qué es?Dos juegos de motor de paso,la presión del raspador frontal y trasero se puede ajustar por separado para garantizar la inconsistencia de la impresión frontal y trasera causada por la deformación por fatiga del material del raspador;
● ¿Qué es?Controlar eficazmente la carrera, mejorar la eficiencia de impresión y evitar la fuga de pasta de soldadura;
● Raspadora de acero inoxidable estándar, diseño único, mejora la vida útil de la hoja;
● Sistema de alineación de la visión hacia abajo;
● Ajuste del carril de guía CNC;
● Computadora controlada industrial,interfaz de sistema operativo Windows XP;
● Sistema de diagnóstico basado en software;
● Interfaz SMEMA.
Parámetro técnico
| Cuadros de pantalla |
Tamaño mínimo |
de una longitud igual o superior a 2 mm |
| Tamaño máximo |
Cubierto |
| El grosor |
25 a 45 mm |
| Tamaño mínimo del FPCB |
50 mm |
| Tamaño máximo del FPCB |
Las demás: |
| El espesor del FPCB |
0.5 ~ 5 mm |
| FPCB Warpage (Página de guerra de la FPCB) |
Máximo diagonal del FPCB del 1% |
| Alturas de transporte |
Las demás partidas |
| Dirección de transporte |
De izquierda a derecha |
| Velocidad de transporte |
La velocidad máxima es de 1000 mm/s. Programable (ajustable) |
| Ubicación de la Junta |
Sistema de apoyo |
Tensión de elevación de la plataforma |
| Sistema de sujeción |
Clampada de borde fija |
| Cabeza de impresión |
Dos cabezas de impresión motorizadas independientes |
| Velocidad del excavador |
6 ~ 300 mm/seg |
| Presión del excavador |
0 ~ 10 kg/cm2 |
| Ángulo de extirpación |
55° (Estándar) |
| Tipo de excavadora |
Acero inoxidable ((Estándar), plástico |
| Velocidad de separación de plantillas |
0.1 ~ 20 mm/s Programable |
| Sistema de limpieza |
Limpieza manual |
| Intervalos de ajuste de la tabla |
El valor de las emisiones de CO2 de los motores de combustión renovable se calculará en función de la temperatura de los motores de combustión renovables. |
| Máquina |
| Precisión de posición de repetición |
± 0,01 mm |
| Precisión de la impresión |
± 0,025 mm |
| Tiempo del ciclo |
≤ 9 s (excluyendo impresión y limpieza) |
| Se requiere aire |
4.5 a 6 kg/cm2 |
| Entrada de energía |
AC:220±10%,50/60HZ 1Φ 1,5KW |
| Método de control |
Control de la PC |
| Las dimensiones de la máquina |
Se trata de una muestra de las características de las máquinas de la Unión Europea. |
| Peso de la máquina |
Aproximadamente: 600 kg |
| Transporte de FPCB sobre la altura de las placas |
20 mm |
Certificados
Como empresa orientada a la tecnología, ETON se especializa en SMT (Tecnología de montaje superficial), FPC de nueva energía (circuito impreso flexible), IGBT de semiconductores, así como en industrias aeroespacial y militar.Comprometido con la innovación tecnológica y el desarrollo de productos en el campo de las máquinas de recogida y colocación, la empresa se adhiere a la filosofía central de promover la nación a través del trabajo duro.por el que se establece un sistema integral de innovación tecnológica. ETON ha obtenido más de 200 patentes, incluidas más de 20 patentes de invención, más de 40 derechos de autor de software y varias patentes para tecnologías pioneras internacionales.
Servicio
- Soluciones profesionales: Proporcionar soluciones profesionales de línea completa SMT
- Garantización gratuita: servicio de fábrica de un año de garantía. Todas las piezas dañadas dentro del período de garantía se reemplazarán gratuitamente
- Instalación gratuita: Instalación gratuita en el sitio para garantizar una producción sin problemas.
- Formación técnica gratuita: Formación profesional de funcionamiento y mantenimiento.
- Apoyo técnico gratuito: soporte técnico en línea las 24 horas del día.
- Actualización de software libre: Ofrece actualización de software gratuita de por vida
