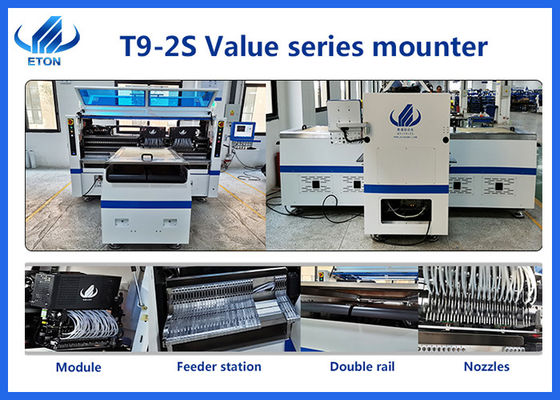

Máquina de recogida y colocación de alta velocidad SMT 136 cabezas para banda flexible
Descripción
F: el precioLa naturaleza 1 Alta productividad
Cabeza de colocación ajustable de ETON Tech
La posición de selección de componentes se puede ajustar de acuerdo con el ancho del panel de PCB, min 6.5mm. Aplicar a LED 3014/3020/2835/5050 resistencia, condensador, rectificador de puente, etc. amplia gama de componentes.
- Detección de fugas de componentes de diseño único y función de recarga de componentes individuales
La cámara de reconocimiento graba la posición de la fuga de componentes de PCB, y llena el componente faltante en consecuencia.
- Capacidad de alta velocidad
La cabeza de colocación adopta el método de dos veces recoger y una vez colocar. El tiempo de colocación se reduce en gran medida con la mejor forma de colocación, la excelente capacidad óptima alcanza 500000CPH.
F: el precioLa naturaleza 2 Producción flexible
- Ajuste de la plataforma de transporte de acuerdo con varias tiras de rollo a rollo,rango 250±10mm,el rango de longitud máxima es
1m por ciclo.
- La distancia de la estación de alimentación puede ajustarse de forma flexible para lograr la recogida y colocación de grupos, de modo que:
Realizar la función de dos veces recoger y una vez colocar. El rango de la estación de alimentación es el doble de la cabeza de colocación, puede producir cuatro tipos de materiales al mismo tiempo.
- Alimento eléctrico inteligente, que soporta la serie de máquinas de alta velocidad.
| Modelo |
T9-2S |
| Dimensión |
| Duración |
3454 mm |
| Ancho |
3035 mm |
| Alturas |
1777 mm |
| Peso total |
3100 kg |
| Los PCB |
| Ancho de la longitud del PCB |
250 (± 10 mm) * Cualquier longitud |
| espesor del PCB |
0.1-0.5 mm |
| Acoplamiento de PCB |
Adsorción al vacío, sujeción del cilindro, ancho de vía ajustable |
| Modo de montaje |
Selección y colocación de grupos |
| Sistema de visión |
| No de cámara |
10 juegos (cámara digital) |
| Alineación de la visión+corrección de la marca |
| Precisión de montaje |
± 0,05 mm |
| Altura de montaje |
No superior a 5 mm |
| Velocidad de montaje |
Dos lados: 500000 CPH, un solo lado: 250000 CPH ((Velocidad óptima) |
| Componentes |
LED3014/3020/2835/5050 y resistencias, condensadores, rectificadores de puentes, etc. |
| El poder |
Las emisiones de gases de efecto invernadero |
| Consumo de energía |
9.6 KW |
| Medio ambiente de funcionamiento |
23°C ± 3°C |
| Transmisión por transportador |
Duración máxima:1000 mm |
| Velocidad de transmisión |
Se trata de un sistema de control de velocidad. |
| Dirección de transmisión |
Solo (izquierda>derecha o derecha) |
| Modo de transmisión |
El disco en línea |
| Modo de posición |
Optos |
| Suministro de aire |
0.4-0.6mpa (4-6kgf/cm2) 150N/min |
| Control eléctrico |
Investigación y desarrollo independientes de ETON |
| Modulo 2 de la tarjeta de control de movimiento |
Investigación y desarrollo independientes de ETON |
| Eje X, Y, Z Dirección de conducción |
Motor lineal magnético de gama alta + motor de servicio |
| Sistema de alimentación |
| No. de la estación de alimentación |
Dos caras: 136 PCS (una sola caras: 68 PCS) |
| Número de cabezas |
Dos caras: 136 PCS (una sola caras: 68 PCS) |
| Modo de alimentación |
Alimentación eléctrica inteligente con doble motor |
Aplicación de la máquina

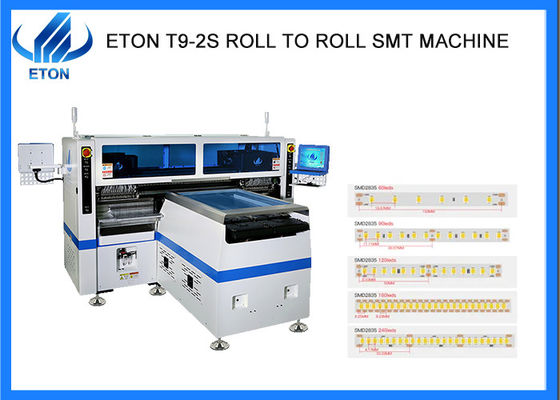

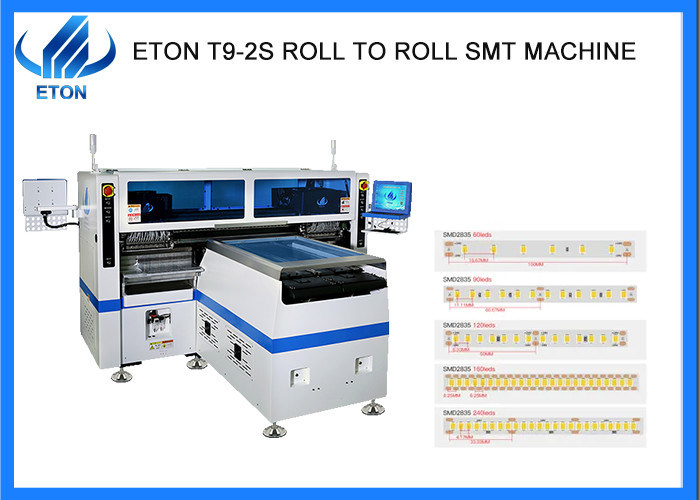

T9-2S es una máquina de alta velocidad de recogida y colocación, que se aplica para tiras de luz flexibles de cualquier longitud
3.1 Tamaño del PCB: 250 mm*cualquier longitud
3.2 Para las aplicaciones
5m, 10m, 50m, 100m o bandas de luz flexibles de cualquier longitud, RGB se puede montar.
Solución de línea SMT
Envío y entrega
Envío:
※ Por aire, para muestras y paquetes pequeños
※ Por mar, para paquetes y cantidades grandes;
※ Otras formas según lo solicitado por el cliente.
Tiempo de entrega:
※ Dentro de los 30 días.
