Min 0201 Dispositivo de colocación SMT de 48000 CPH para el ensamblaje de PCB con conductor de LED
Principales características de la máquina

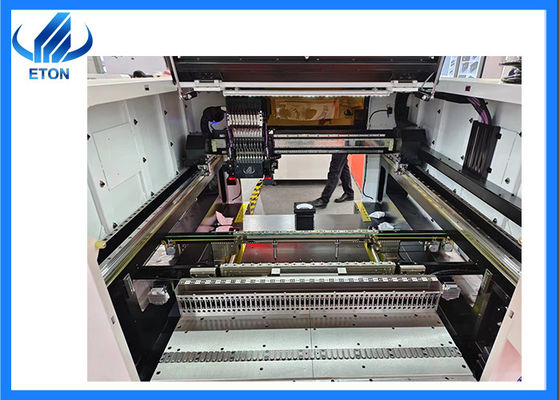

1Los ejes X, Y y Z adoptan un motor lineal magnético de gama alta desarrollado por ellos mismos.
2.Capacidades flexibles para el manejo de PCB, montaje multiestación, multi-material
3El eje Y adopta una estructura de pórtico de doble tracción
4.Apoyar la función de la boquilla de reemplazo automático ((opcional)
5.Aplicar a 0201 ~ 35 * 35mm cinta de bobina de paquete y IC bandeja de alimentación
6.Head reconocimiento de vuelo + cámara de reconocimiento de vuelo fija (opcional), alta velocidad y alta precisión de identificación. El componente puede hacer 0201 a 35 * 35mm, altura 16mm, otra altura se puede personalizar
Parámetro principal de la máquina
| Modelo |
YT10S |
| Dimensión |
| Duración |
Las demás: |
| Ancho |
Cubierto |
| Alturas |
1650 mm |
| Peso total |
2380 kg |
| Los PCB |
| Ancho de la longitud del PCB |
El número máximo de unidades de ensayo es el número de unidades de ensayo. |
| espesor del PCB |
0.5-5 mm |
| Acoplamiento de PCB |
Clampado del cilindro, anchura del carril ajustable |
| Modo de montaje |
Selección en grupo y colocación separada |
| - ¿ Qué? |
| El sistema |
Windows 7 también |
| El software |
Investigación y desarrollo independientes |
| Muestra |
Monitoreo de LED |
| Dispositivo de entrada |
El teclado, el ratón |
| Sistema de visión |
| No de cámara |
1 PCS (cámara de visión de vuelo de la cabeza) |
| 2 cámaras de marca de PCS |
| Precisión de montaje |
El valor de las emisiones de gases de efecto invernadero se calculará en función de las emisiones de gases de efecto invernadero. |
| Altura de montaje |
16 mm ((Otra altura puede ser personalizada) |
| Velocidad de montaje |
48000 CPH ((En el mejor estado) |
| Componentes |
Material de embalaje de 0201 ~ 15MM y material de IC ((Opcional cámara fija para 0201 ~ 35 * 35MM), Otros tamaños de componentes pueden ser personalizados |
| Espacio de componentes |
0.2 mm |
| No. de la estación de alimentación |
52 PCS (opción de 104 PCS) |
| Número de boquillas |
10 PCS |
| El poder |
Las emisiones de gases de efecto invernadero |
| Consumo de energía |
1.5kw |
| Medio ambiente de funcionamiento |
23°C ± 3°C |
| Velocidad de transmisión |
> 1000 mm/seg |
| Dirección de transmisión |
Single ((izquierda→ derecha o derecha→ izquierda) |
| Modo de transmisión |
El disco en línea |
| Modo de posición |
Optos |
| Consumo de gas |
0.4-0.6mpa (4-6kgf/cm2) 600N/min |
| Control eléctrico |
Investigación y desarrollo independientes de ETON |
| Modulo de tarjeta de control de movimiento 1 conjunto |
Investigación y desarrollo independientes de ETON |
| Eje X, Y, Z Dirección de conducción |
Motor lineal magnético de gama alta |
| Modo de alimentación |
Alimentación inteligente con doble motor |
| Interfaz del sistema MES de gestión de la producción |
Personalizado |

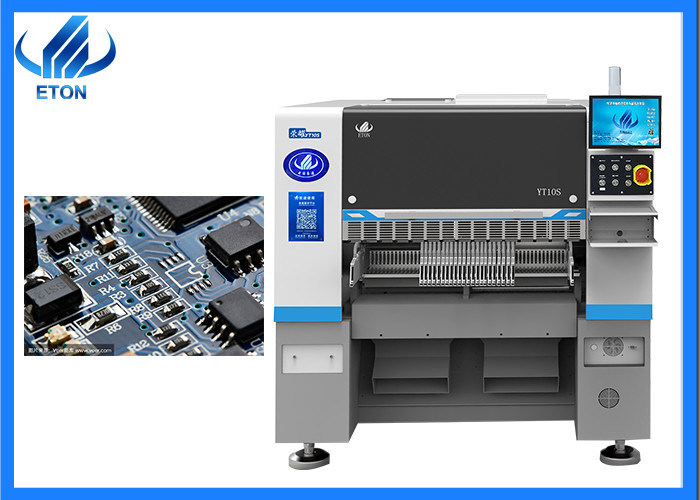

Aplicación de la máquina
Mercado
empresa ETON que no sólo proporcionan nuestra máquina SMT de alta velocidad en el mercado chino, sino también en el mercado extranjero para permitir que nuestro cliente disfrute de un servicio de sitio, producción eficiente ybajo consumo.
Nuestras exposiciones
Nuestra compañía ha participado en varias exposiciones en países extranjeros, incluida la Exposición India Mumbai, la Exposición India Delhi, la Exposición Egipto, la Exposición Turquía, la Exposición Pakistán, etc.
Envío y entrega
Transporte por tierra:adecuado para los países del interior y asequible;
Carga aérea:para bienes urgentes, y es el medio de transporte más caro;
Envío:Es adecuado para mercancías pesadas, y la conveniencia y menor costo de envío que es fácil para los clientes para aceptar el tiempo de llegada de las mercancías.
Máquina relacionada

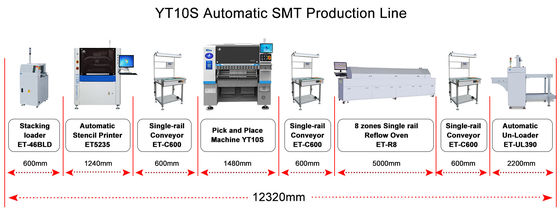

ETON es uno de los principales fabricantes SMT de alta velocidad de selección y colocación de máquinas en China, y también proporcionamos solución de línea completa con dispositivos periféricos como impresora de plantillas, transportador, distribuidor de pegamento,horno de transición y de reflujo, etc..
Preguntas frecuentes
P. ¿Puedo usar el precio CIF?
A. El precio CIF necesita añadir la tarifa de flete y seguro, mientras que para la parte de EXW que es más barato y conveniente factor como un precio adecuado para ambas partes.
P. ¿Cuál es la calidad de sus máquinas?
A. Como fabricante experimentado en máquinas SMT, hemos obtenido una serie de tecnologías de propiedad intelectual, incluyendo 9 patentes de invención, 112 patentes prácticas, 12 derechos de autor de software,con nuestro departamento de I + D ganado para la producción e inspección. Y galardonado como "China empresa de alta tecnología", "Shenzhen TOP marca" garantizamos nuestra alta calidad de nuestra máquina como un excelente fabricante en China.
P. ¿Cuántas horas puede operar la máquina al día?
A. La máquina puede trabajar todo el día, pero para una vida útil más larga, le sugerimos que tome una hora o dos horas de descanso por día.
