Software de I+D montaje de placas eléctricas SMT máquina de recogida y colocación
Principales características de la máquina
Jefe de colocación integrado
Ligero, la cabeza está integralmente formada, los 10 conjuntos de ejes Z son controlados de forma independiente por un motor lineal magnético modular, lo que mejora en gran medida la velocidad, precisión y estabilidad
Sistema de esquinas de precisión
El sistema de esquinas modular controla de forma independiente el ángulo de cada componente para garantizar una colocación de alta precisión. 10 boquillas de succión por cabeza, con una distancia central de 16 mm.
Dispositivo de detección de vacío
Cada cabeza de colocación con función de detección independiente, que mejora la estabilidad del equipo y la fiabilidad del producto.
Capacidad de velocidad ultra alta
Adoptar motores magnéticos lineales de gama alta y una cabeza modular multifunción, la capacidad de colocación ha aumentado en un 25% en comparación con las máquinas tradicionales, con una velocidad óptima de 98000CPH
Parámetro principal de la máquina
| Modelo |
YT20S |
| Dimensión |
| Duración |
Las demás: |
| Ancho |
2680 mm |
| Alturas |
1650 mm |
| Peso total |
2380 kg |
| Los PCB |
| Ancho de la longitud del PCB |
El número máximo de unidades de ensayo es el número de unidades de ensayo. |
| espesor del PCB |
0.5-5 mm |
| Acoplamiento de PCB |
Clampado del cilindro, anchura del carril ajustable |
| Modo de montaje |
Selección en grupo y colocación separada |
| - ¿ Qué? |
| El sistema |
Windows 7 también |
| El software |
Investigación y desarrollo independientes |
| Muestra |
Monitoreo de LED |
| Dispositivo de entrada |
El teclado, el ratón |
| Sistema de visión |
| No de cámara |
1 PCS (cámara de visión de vuelo de la cabeza) |
| 2 cámaras de marca de PCS |
| Precisión de montaje |
El valor de las emisiones de gases de efecto invernadero se calculará en función de las emisiones de gases de efecto invernadero. |
| Altura de montaje |
16 mm (Otra altura puede ser personalizada) |
| Velocidad de montaje |
98000 CPH ((En el mejor estado) |
| Componentes |
0201~12MM material de embalaje y material IC ((Opcional cámara fija para 0201~35*35MM),Otro tamaño del componente puede ser personalizado |
| Espacio de componentes |
0.2 mm |
| No. de la estación de alimentación |
104 PCS |
| Número de boquillas |
20 PCS |
| El poder |
Las emisiones de gases de efecto invernadero |
| Consumo de energía |
1.5kw |
| Medio ambiente de funcionamiento |
23°C ± 3°C |
| Velocidad de transmisión |
> 1000 mm/seg |
| Dirección de transmisión |
Single ((izquierda→ derecha o derecha→ izquierda) |
| Modo de transmisión |
El disco en línea |
| Modo de posición |
Optos |
| Consumo de gas |
0.4-0.6mpa (4-6kgf/cm2) 600N/min |
| Control eléctrico |
Investigación y desarrollo independientes de ETON |
| Modulo de tarjeta de control de movimiento 1 conjunto |
Investigación y desarrollo independientes de ETON |
| Eje X, Y, Z Dirección de conducción |
Motor lineal magnético de gama alta |
| Modo de alimentación |
Alimentación inteligente con doble motor |
| Interfaz del sistema MES de gestión de la producción |
Personalizado |
Envases
Embalaje en película y algodón espumoso, y cubierta de bolsa de vacío dentro de cajas de madera resistentes.
Mercado
Nuestros productos se han exportado a más de 30 países y regiones, incluyendo Corea del Sur, India, Vietnam, Túnez, Egipto, Turquía, Rusia, Brasil, etc. Y aquí están algunos de nuestros grandes clientes:
SURYA, POLYCAB, FIEM, RK, GK, TECHNO LED, CALCOM, ACK, KENDAL, RangDong, UNISTAR, y así sucesivamente.

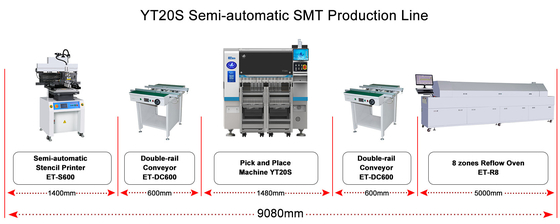

Solución de línea SMT
Servicio
- Proporcionamos soluciones de línea completa para las necesidades de nuestros clientes.
- Tenemos algunos sitios oficiales en la India como Mumbai, Dammam y Nueva Delhi, también tenemos sitio en Egipto, Turquía que puede proporcionar servicio oportuno con nuestros ingenieros.
- Siempre y cuando usted compra nuestra máquina vamos a organizar a nuestros ingenieros para instalar depuración y formación para usted de forma gratuita, hasta que aprenda a operar la máquina.
- Los ingenieros chinos pueden proporcionar servicios en línea especialmente en el período de la epidemia de COVID-19.
- Si es necesario, los ingenieros chinos vendrán a su fábrica para la instalación gratuita y la capacitación de cómo operar la máquina.
- Actualización gratuita del software de la máquina.
- Organizaremos que nuestros ingenieros visiten su fábrica para comprobar o probar el estado de la máquina.
Nuestra ventaja
¡Podemos proporcionar una solución de línea SMT para usted!
Máquina de recogida y colocación/horno de reflujo/impresora de plantillas/transportador de PCB/SPI/AOI.etc.
1.Fábrica de luces para: bombillas LED, DOB, lente, luz de panel, luz de abajo, luz de calle, tubo,0.5m, 1m luz de banda, etc.
2Proporcionar ingenieros extranjeros para instalación y formación gratuitas.
3.TOP marca del fabricante de máquinas SMT de China,500 empleados para ETON
