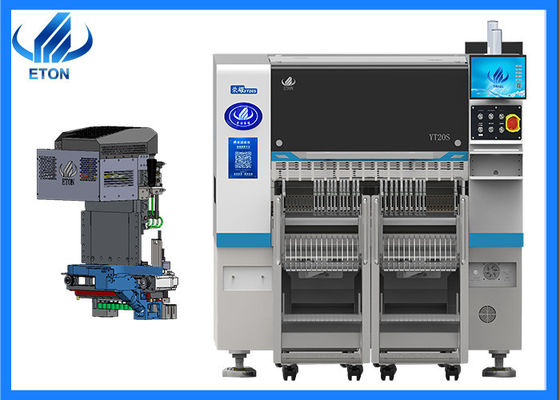

Equipo de colocación SMT para ensamblaje de PCB de alta velocidad Max 500*300 mm
Principales características de la máquina
Jefe de colocación integrado
Ligero, la cabeza está integralmente formada, los 10 conjuntos de ejes Z son controlados de forma independiente por un motor lineal magnético modular, lo que mejora en gran medida la velocidad, precisión y estabilidad
Sistema de esquinas de precisión
El sistema de esquinas modular controla de forma independiente el ángulo de cada componente para garantizar una colocación de alta precisión. 10 boquillas de succión por cabeza, con una distancia central de 16 mm.
Dispositivo de detección de vacío
Cada cabeza de colocación con función de detección independiente, que mejora la estabilidad del equipo y la fiabilidad del producto.
Capacidad de velocidad ultra alta
Adoptar motores magnéticos lineales de gama alta y una cabeza modular multifunción, la capacidad de colocación ha aumentado en un 25% en comparación con las máquinas tradicionales, con una velocidad óptima de 98000CPH
Parámetro principal de la máquina
| Modelo |
YT20S |
| Dimensión |
| Duración |
Las demás: |
| Ancho |
2680 mm |
| Alturas |
1650 mm |
| Peso total |
2380 kg |
| Los PCB |
| Ancho de la longitud del PCB |
El número máximo de unidades de ensayo es el número de unidades de ensayo. |
| espesor del PCB |
0.5-5 mm |
| Acoplamiento de PCB |
Clampado del cilindro, anchura del carril ajustable |
| Modo de montaje |
Selección en grupo y colocación separada |
| - ¿ Qué? |
| El sistema |
Windows 7 también |
| El software |
Investigación y desarrollo independientes |
| Muestra |
Monitoreo de LED |
| Dispositivo de entrada |
El teclado, el ratón |
| Sistema de visión |
| No de cámara |
1 PCS (cámara de visión de vuelo de la cabeza) |
| 2 cámaras de marca de PCS |
| Precisión de montaje |
El valor de las emisiones de gases de efecto invernadero se calculará en función de las emisiones de gases de efecto invernadero. |
| Altura de montaje |
16 mm (Otra altura puede ser personalizada) |
| Velocidad de montaje |
98000 CPH ((En el mejor estado) |
| Componentes |
0201~12MM material de embalaje y material IC ((Opcional cámara fija para 0201~35*35MM),Otro tamaño del componente puede ser personalizado |
| Espacio de componentes |
0.2 mm |
| No. de la estación de alimentación |
104 PCS |
| Número de boquillas |
20 PCS |
| El poder |
Las emisiones de gases de efecto invernadero |
| Consumo de energía |
1.5kw |
| Medio ambiente de funcionamiento |
23°C ± 3°C |
| Velocidad de transmisión |
> 1000 mm/seg |
| Dirección de transmisión |
Single ((izquierda→ derecha o derecha→ izquierda) |
| Modo de transmisión |
El disco en línea |
| Modo de posición |
Optos |
| Consumo de gas |
0.4-0.6mpa (4-6kgf/cm2) 600N/min |
| Control eléctrico |
Investigación y desarrollo independientes de ETON |
| Modulo de tarjeta de control de movimiento 1 conjunto |
Investigación y desarrollo independientes de ETON |
| Eje X, Y, Z Dirección de conducción |
Motor lineal magnético de gama alta |
| Modo de alimentación |
Alimentación inteligente con doble motor |
| Interfaz del sistema MES de gestión de la producción |
Personalizado |
Nuestras exposiciones
Nuestra compañía ha participado en varias exposiciones en países extranjeros, incluida la Exposición India Mumbai, la Exposición India Delhi, la Exposición Egipto, la Exposición Turquía, la Exposición Pakistán, etc.
Nuestra ventaja
- Centrándose en la SMT de alta velocidad de selección y colocación máquina más de 20 años
- Los productos exportados a más de 30 países y regiones, incluidos Corea del Sur, India, Vietnam, Túnez, Egipto, Turquía, Rusia, Brasil, etc.
- ETON obtuvo 9 patentes de invención, 112 patentes prácticas, 12 derechos de autor de software de tecnologías de propiedad intelectual, para ser un fabricante líder del comercio SMT.

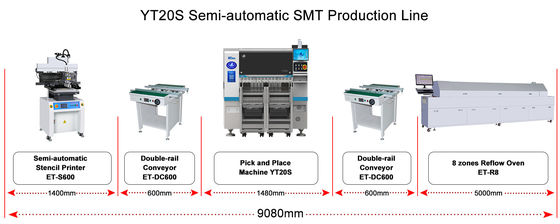

Solución de línea SMT
Envío y entrega
Envío:
※ Por aire, para muestras y paquetes pequeños
※ Por mar, para paquetes y cantidades grandes;
※ Otras formas según lo solicitado por el cliente.
Tiempo de entrega:
※ Dentro de los 30 días.
