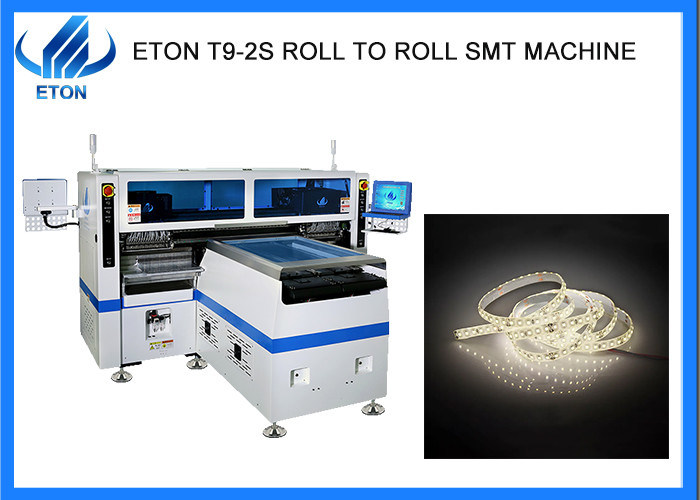

Máquina de colocación SMT de 136 cabezas para el montaje de bandas LED de 200 m
Descripción
F: el precioLa naturaleza 1 Alta productividad
Cabeza de colocación ajustable de ETON Tech
La posición de selección de componentes se puede ajustar de acuerdo con el ancho del panel de PCB, min 6.5mm. Aplicar a LED 3014/3020/2835/5050 resistencia, condensador, rectificador de puente, etc. amplia gama de componentes.
- Detección de fugas de componentes de diseño único y función de recarga de componentes individuales
La cámara de reconocimiento graba la posición de la fuga de componentes de PCB, y llena el componente faltante en consecuencia.
- Capacidad de alta velocidad
La cabeza de colocación adopta el método de dos veces recoger y una vez colocar. El tiempo de colocación se reduce en gran medida con la mejor forma de colocación, la excelente capacidad óptima alcanza 500000CPH.
F: el precioLa naturaleza 2 Producción flexible
- Ajuste de la plataforma de transporte de acuerdo con varias tiras de rollo a rollo,rango 250±10mm,el rango de longitud máxima es
1m por ciclo.
- La distancia de la estación de alimentación puede ajustarse de forma flexible para lograr la recogida y colocación de grupos, de modo que:
Realizar la función de dos veces recoger y una vez colocar. El rango de la estación de alimentación es el doble de la cabeza de colocación, puede producir cuatro tipos de materiales al mismo tiempo.
- Alimento eléctrico inteligente, que soporta la serie de máquinas de alta velocidad.
| Modelo |
T9-2S |
| Dimensión |
| Duración |
3454 mm |
| Ancho |
3035 mm |
| Alturas |
1777 mm |
| Peso total |
3100 kg |
| Los PCB |
| Ancho de la longitud del PCB |
250 (± 10 mm) * Cualquier longitud |
| espesor del PCB |
0.1-0.5 mm |
| Acoplamiento de PCB |
Adsorción al vacío, sujeción del cilindro, ancho de vía ajustable |
| Modo de montaje |
Selección y colocación de grupos |
| Sistema de visión |
| No de cámara |
10 juegos (cámara digital) |
| Alineación de la visión+corrección de la marca |
| Precisión de montaje |
± 0,05 mm |
| Altura de montaje |
No superior a 5 mm |
| Velocidad de montaje |
Dos lados: 500000 CPH, un solo lado: 250000 CPH ((Velocidad óptima) |
| Componentes |

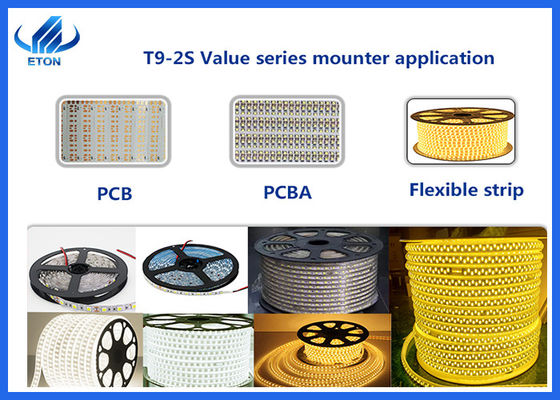

LED3014/3020/2835/5050 y resistencias, condensadores, rectificadores de puentes, etc. |
| El poder |
Las emisiones de gases de efecto invernadero |
| Consumo de energía |
9.6 KW |
| Medio ambiente de funcionamiento |
23°C ± 3°C |
| Transmisión por transportador |
Duración máxima:1000 mm |
| Velocidad de transmisión |
Se trata de un sistema de control de velocidad. |
| Dirección de transmisión |
Solo (izquierda>derecha o derecha) |
| Modo de transmisión |
El disco en línea |
| Modo de posición |
Optos |
| Suministro de aire |
0.4-0.6mpa (4-6kgf/cm2) 150N/min |
| Control eléctrico |
Investigación y desarrollo independientes de ETON |
| Modulo 2 de la tarjeta de control de movimiento |
Investigación y desarrollo independientes de ETON |

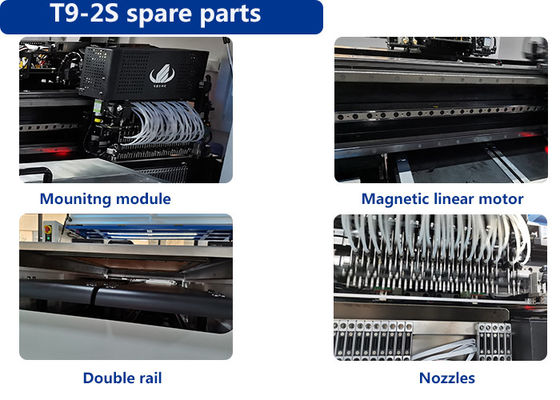

| Eje X, Y, Z Dirección de conducción |
Motor lineal magnético de gama alta + motor de servicio |
| Sistema de alimentación |
| No. de la estación de alimentación |
Dos caras: 136 PCS (una sola caras: 68 PCS) |
| Número de cabezas |
Dos caras: 136 PCS (una sola caras: 68 PCS) |
| Modo de alimentación |
Alimentación eléctrica inteligente con doble motor |
El diseño SMT:
Exposición
Como una empresa experimentada de comercio SMT pick and place machine con más de 30 países y regiones a bordo, Eton ha participado en muchas exposiciones de países extranjeros,como la Exposición India Mumbai, India Delhi Exposición, Exhibición de Egipto, Exposición de Turquía, Exposición de Pakistán, etc. Y también hemos participado en nuestra exposición nacional, como Guangzhou Exposición de Guangya,Exposición de Shanghái, Exposición de luz LED de Chongqing, etc.
Preguntas frecuentes
P. ¿Qué servicios puede prestar?
A. No.
1) Proporcionamos soluciones de línea completa para nuestros clientes;
- Tenemos ingenieros locales en la India, Egipto, Turquía, siempre y cuando usted compre la máquina, vamos a organizar ingenieros para instalar, depurar y entrenar de forma gratuita, hasta que aprenda a operar la máquina,Nuestro servicio es muy conveniente;
- También tenemos ingenieros chinos que proporcionan servicios en línea para operar la máquina para resolver los problemas con la máquina;
- Visitaremos a nuestros clientes dos veces al año para operar la máquina y ver el estado de la máquina;
- Nuestros clientes disfrutan de una actualización gratuita de la máquina.
P. ¿Puedo ir a ver si ha vendido el equipo a la India?
R. Sí, hemos vendido nuestra máquina en la India, pero por el hecho de que no podemos decidirlo para mi cliente, pero voy a tratar de ponerme en contacto con mi cliente.porque nadie quiere que sus competidores visiten su sitio de fabricación.
¿Qué tipo de máquina tienes?
R. Somos el fabricante de la máquina de selección y colocación SMT de alta velocidad, y también construimos nuestra marca para una máquina más eficiente y conveniente para nuestros clientes.serie de valores con alta precisión y alta productividad.
