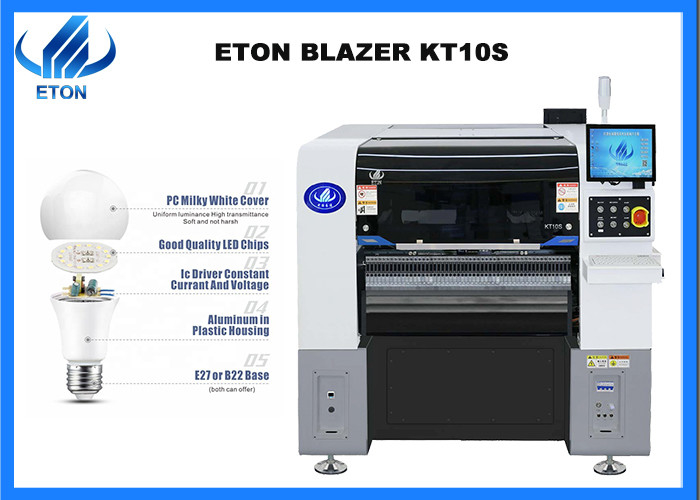

Software de I+D de colocación multifuncional SMT de doble pórtico
Descripción
Principales características de la máquina
- Módulo único de eje X, Y, Z motor lineal magnético de gama alta, de alta precisión que el modelo clásico
- Portaaviones de doble tracción en el eje Y, mayor velocidad, mayor estabilidad
- La cabeza de colocación adopta la detección de vacío independiente, mejorar el rendimiento de colocación
- Programación fuera de línea, ahorrar tiempo en el ciclo de cambio
- Función de importación de coordenadas, más inteligente

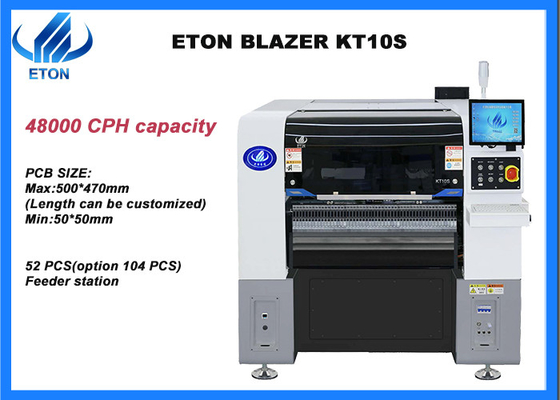

Parámetro principal de la máquina
| Modelo |
KT10S |
| Dimensión |
| Duración |
1490 mm |
| Ancho |
Cubierto |
| Alturas |
1650 mm |
| Peso total |
2080 kg |
| Los PCB |
| Ancho de la longitud del PCB |
El número máximo de unidades de ensayo es el número de unidades de ensayo. |
| espesor del PCB |
0.5-5 mm |
| Acoplamiento de PCB |
Clampado del cilindro, anchura del carril ajustable |
| Modo de montaje |
Selección en grupo y colocación separada |
| - ¿ Qué? |
| El sistema |
Windows 7 también |
| El software |
Investigación y desarrollo independientes |
| Muestra |
Monitor de pantalla táctil |
| Dispositivo de entrada |
El teclado, el ratón |
| Sistema de visión |
| No de cámara |
1 PCS (cámara de visión de vuelo de la cabeza) |
| 1 PCS Marca de la cámara |
| Precisión de montaje |
El valor de las emisiones de gases de efecto invernadero se calculará en función de las emisiones de gases de efecto invernadero. |
| Altura de montaje |
¢16 mm |
| Velocidad de montaje |
48000 CPH ((En el mejor estado) |
| Componentes |
LED, condensadores, resistencias, componentes con forma, etc. |
| Velocidad de los componentes |
0.2 mm |
| No. de la estación de alimentación |
52 PCS (104 PCS personalizadas, opción de cambio de bandeja/boquilla de IC) |
| Número de boquillas |
10 PCS |
| El poder |
Las emisiones de gases de efecto invernadero |
| Consumo de energía |
1.5kw |
| Medio ambiente de funcionamiento |
23°C ± 3°C |
| Velocidad de transmisión |
> 1000 mm/seg |
| Dirección de transmisión |
Single ((izquierda→ derecha o derecha→ izquierda) |
| Modo de transmisión |
El disco en línea |
| Modo de posición |
Optos |
| Consumo de gas |
0.4-0.6mpa (4-6kgf/cm2) 600N/min |
| Control eléctrico |
Investigación y desarrollo independientes de ETON |
| Modulo de tarjeta de control de movimiento 1 conjunto |
Investigación y desarrollo independientes de ETON |
| Eje X, Y, Z Dirección de conducción |
Motor lineal magnético de gama alta |
| Modo de alimentación |
Alimentación inteligente con doble motor |
| Interfaz del sistema MES de gestión de la producción |
Personalizado |
Aplicación de la máquina
Nuestras exposiciones
Las exposiciones nacionales: Exposición de Guangzhou Guangya, Exposición de Shanghái Munich, Exposición de luz LED de Chongqing, etc.
Exposiciones en el extranjero: Exposición India Mumbai, Exposición India Delhi, Exposición Egipto, Exposición Turquía, Exposición Pakistán, Exposición Tailandia, etc.

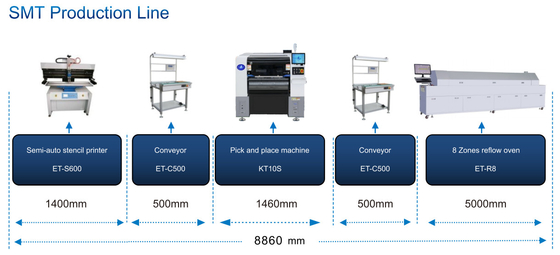

Solución de línea SMT
El equipo requerido para la línea de producción semiautomática incluye:
- Máquina de impresión semiautomáticala pasta de soldadura se imprime en el panel de PCB a través del plantillo;
- Máquina de recogida y colocación:montar los chips LED u otros componentes en la posición designada en la placa de PCB;
- Horno de reflujo:fusión de la pasta de soldadura para que se adhiera a los componentes de montaje;
- El transportador:inspeccionar la calidad de colocación y soldadura, y también desempeñar un papel en la transferencia de placas de PCB y amortiguamiento en la línea de producción SMT
Certificados
Como fabricante experimentado en máquinas SMT, obtuvimos una serie de tecnologías de propiedad intelectual, incluyendo 14 patentes de invención, 135 patentes prácticas, 44 derechos de autor de software,con nuestro departamento de I + D ganado para la producción e inspecciónY también obtuvo los certificados de ultramar como CE, CCC, SIRA,y así sucesivamente
Envases
Mantener una buena calidad de la máquina cuando durante el transporte hasta el destino de nuestros clientes que es un aspecto imperativo para uno de un servicio adecuado para nuestros clientes para comprar nuestra máquina,Así que asegurarnos de un embalaje calificado y robusto es una misión clave para nosotros., aquí están los pasos especificados para su referencia:
Preguntas frecuentes
¿Qué tipo de máquina tienes?
A.Somos el fabricante de la máquina de pick y lugar SMT de alta velocidad, y también construimos nuestra marca para una máquina más eficiente y conveniente para nuestros clientes.serie de valores con alta precisión y alta productividad.
P. ¿Tiene sus máquinas certificados de calidad?
R. Somos una empresa de alta tecnología con CE, SIRA, CCC, ISO otorgada como "marca conocida" y muchas patentes de tecnología, y tenemos una rica experiencia (más de 11 años) en el programa de línea de producción de luz LED.
P. ¿Es fácil operar la máquina?
R. Sí, nuestra máquina es muy inteligente y fácil de operar, como el teléfono inteligente, también el software es hecho por nuestra compañía, por lo que sabemos cómo hacerlo más inteligente y operar amigable.
