1Los ejes X, Y y Z adoptan un motor lineal magnético de gama alta desarrollado por el propio fabricante, doble vía y doble pórtico, módulo de trasplante monorriel incorporado.
2En total 20 cabezas, cada boquilla puede probar de forma independiente CPK y la velocidad óptima 98000CPH.
3. Aplicar a 0201 ~ 40 * 40mm cinta de bobina paquete y IC bandeja de alimentación
4Función opcional: soporte de función de cambio automático de boquilla; soporte de gabinete IC y carrito de alimentación.
| Tamaño del PCB |
500*450 mm |
| cabezas |
20 PCS |
| Estación de alimentación |
104 PCS |
|
Componentes
|
Material de embalaje de 0201 ~ 15MM y material de IC ((Opcional cámara fija para 0201 ~ 40 * 40MM), Otros tamaños de componentes pueden ser personalizados
|
|
Eje X, Y, Z Dirección de conducción
|
Motor lineal magnético de gama alta
|
|
Velocidad de montaje
|
98000 CPH ((En el mejor estado)
|
Patente internacional de invención:Director de la colocación
Cabeza de colocación integrada
Peso ligero, con un diseño de cabeza integrado y 10 conjuntos de eje Z controlados de forma independiente por motores lineales magnéticos modulares, lo que resulta en mejoras significativas en la velocidad, la precisión y la estabilidad.
Sistema de esquinas precisas
El sistema de esquinas modular controla de forma independiente el ángulo de cada componente para garantizar una colocación de alta precisión. Hay 10 boquillas de succión por cabeza, con una distancia central de 16 mm.
Sistema de visión
La cámara de reconocimiento de vuelo integrada de alta velocidad y precisión mejora la precisión del reconocimiento, reconoce durante el movimiento del eje X y Y para mejorar una vez más la eficiencia de la colocación.
Capacidad de velocidad ultra alta
Al adoptar motores lineales magnéticos de gama alta y una cabeza modular multifunción, la capacidad de colocación ha aumentado un 25% en comparación con las máquinas tradicionales.con una velocidad de colocación óptima de hasta 98000CPH

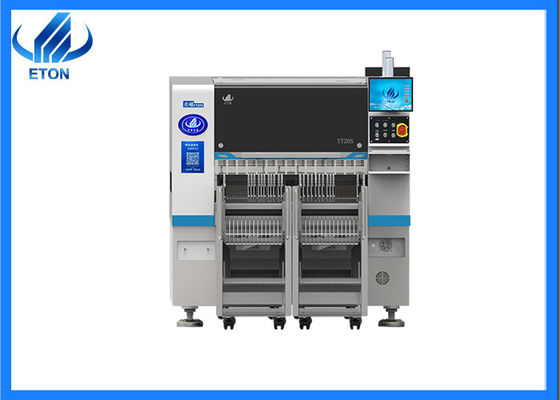

Aplicación de la máquina SMT YT20S
Línea SMT automática completa Solución adecuada para el controlador de potencia, productos de 3C, placa eléctrica, iluminación led, etc.
Servicio ETON
※ Período de mantenimiento 1 año
Un año de garantía, durante la garantía, cualquier pieza que necesite ser reparada y reemplazada será gratuita.
※ Mantenimiento de software y hardware durante toda la vida
Software de actualización gratuita, el software es Reach y desarrollado por ETON, por lo que apoyamos actualizaciones de actualización gratuitas de por vida.
※ Visite a los clientes con regularidad y recopile información
Visitamos a los clientes regularmente. Asistimos a diferentes exposiciones en diferentes ciudades cada año, al mismo tiempo,Visitaremos a los clientes locales y apoyaremos nuestro servicio y recogeremos y daremos comentarios a los clientes a tiempo..
※ Proporcionar información actualizada sobre tecnología y equipos
Damos sugerencia de tecnología profesional con nuestros clientes. Y compartir las noticias de actualización a nuestros clientes
