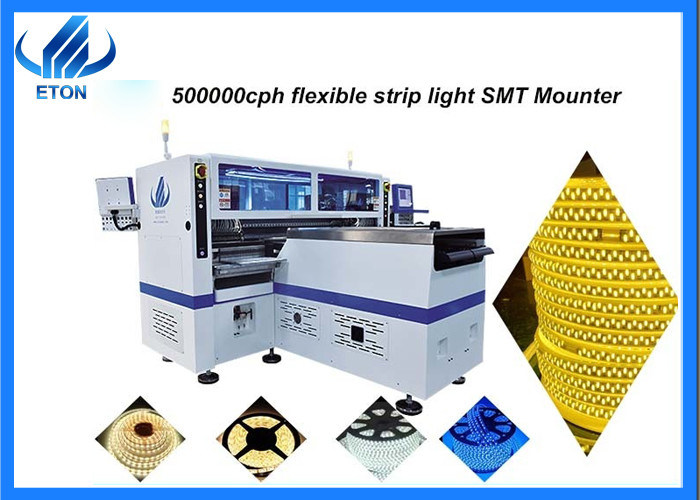

100m montador de tira Led 136 boquillas con 500K
Características
Motor magnético lineal de alta precisión + servomotor de Panasonic
136 cabezas 136 estaciones de alimentación Cuatro brazos cuatro módulo,La parte A o la parte B pueden montarse por separado o de forma sincrónica.
Alineación de la visión, corrección de la marca
Calibración automática, alta precisión, disponible para RGB
La capacidad puede alcanzar los 500 000 CPH
Parámetro
| Dimensión (L*W*H) |
Se trata de una muestra de las características de los productos. |
| Peso total |
3100 kg |
| Ancho del PCB longitud |
250 mm*cualquier longitud |
| espesor de los PCB |
0.1-0.5 mm |
| Acoplamiento de PCB |
Adsorción al vacío, férula del cilindro, ancho de vía ajustable |
| Número de estaciones de alimentación |
136 ejemplares |
| Número de cabezas |
136 ejemplares |
| Velocidad de montaje |
500000 CPH |
| Componentes |
LED3014/3020/3528/5050,Capacidad, resistencia, pila de puentes, etc. |
| Medio ambiente de funcionamiento |
9.6 KW |
Proceso de producción de tiras flexibles de LED
| Paso 1 |
Máquina de carga |
Envío del rollo de FPCB a la impresora |
| Paso 2 |
Impresora de plantillas semiautomática |
Impresión de la pasta de soldadura en el PCB flexible |
| Paso 3 |
Etapa de amortiguador |
Buffer y transporte de PCB flexible para recoger y colocar la máquina |
| Paso 4 |
Máquina de recogida y colocación |
Montaje de chips y componentes LED en PCB flexibles |
| Paso 5 |
Línea del cinturón de transporte |
Transportar el PCB flexible al horno de reflujo |
| Paso 6 |
Horno de reflujo |
Calentar la pasta de soldadura con FPCB para soldar los componentes en FPCB |
| Paso 7 |
Máquina de descarga |
Reenrollamiento de la cinta flexible terminada |
Nuestras ventajas

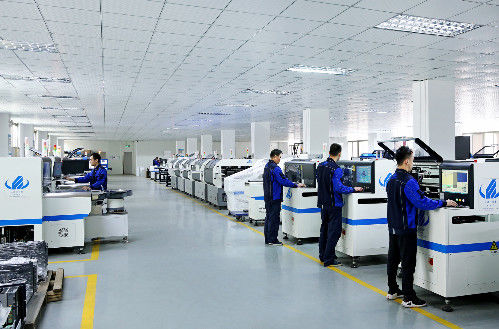

ETON estableció más de 10 años, somos el fabricante líder de la máquina SMT en China.
Nuestras máquinas son de mejor calidad, más precisas y más rápidas de montar.alineación visual de la identificación del vuelo, selección de grupos y colocación de grupos, etc.
Paquete y transporte
Usamos el embalaje al vacío y el embalaje de la caja de madera.
En primer lugar, envolver la máquina en algodón espuma y película de estiramiento para proteger el exterior de la máquina
En segundo lugar, el embalaje al vacío, poner el desecante en una bolsa de vacío para evitar la humedad, y utilizar correas para fijar la máquina;
Tercero, envases profesionales de cajas de madera.
La fábrica del cliente
1. fábrica de bombillas LED
2- Fábrica de pantallas LED
3. Fábrica de tubos LED
4- Fábrica de luces de LED
y así sucesivamente.
Preguntas frecuentes
P: ¿Por qué elegimos su empresa?
R: ETON es la marca número 1 de máquinas de colocación en China, goza de una alta reputación en el país y en el extranjero, tiene una amplia influencia y es líder en la industria de máquinas de colocación de China.
P: Esta es la primera vez que uso este tipo de máquina, ¿es fácil de operar?
R: Es fácil de operar, el lenguaje de la máquina es el inglés, y le enseñaremos el funcionamiento básico. Si todavía tiene alguna pregunta, póngase en contacto con nosotros por correo electrónico, Wechat, teléfono, Skype,Whatsapp u otra información de contacto.
P: ¿Cómo puede asegurarse de que los productos no estén dañados o mojados?
R: Tomamos varias medidas para proteger los productos.Los ponemos en un cartón y los envuelven con película de plástico y se sellan con cinta adhesiva para mantener los cartones en posición y protegerlos del agua.
