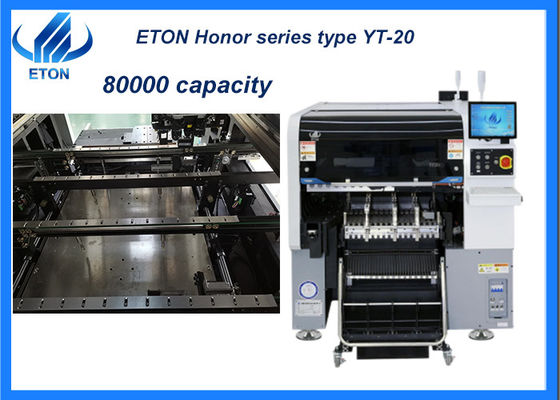

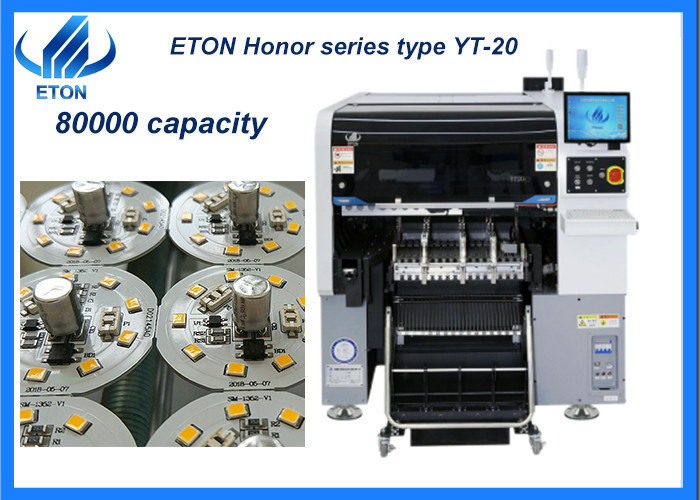

Innovación motor de doble conductor de alta velocidad SMT
Principales características de la máquina
- Adopta la cabeza multimodular de alta velocidad, se aplica a un chip ultra pequeño 0201 ~ 40 * 40mm chip grande, mayor rango de componentes;
- La nueva cámara de visión de vuelo mejora el rendimiento de reconocimiento, tamaño de hasta 40 * 40mm, se aplica a BGA o CSP, etc.
- Dispositivo de detección de vacío: cada cabeza de colocación con función de detección independiente, que mejora la estabilidad del equipo y la fiabilidad del producto;
- Capacidad de velocidad ultra alta: Adopta un motor lineal magnético de alta gama, sistema de servo y cabeza modular multifunción, la capacidad aumentó en un 25% en comparación con la máquina tradicional,velocidad óptima alcanza 80000 CPH;
- una cabeza de colocación de alta precisión totalmente nueva, desarrollada por ellos mismos;
- Combinar una cámara de reconocimiento de marca de alta precisión con una cámara fija de visión de vuelo, garantizar la precisión de la colocación;
- El sistema de conexión de las placas de la caja de conexión de las placas de conexión de las placas de conexión de las placas de conexión de las placas de conexión de las placas de conexión de las placas de conexión de las placas de conexión de las placas de conexión de las placas de conexión de las placas de conexión de las placas de conexión de las placas de conexión de las placas de conexión de las placas de conexión de las placas de conexión de las placas de conexión de las placas de conexión de las placas de conexión de las placas de conexión de las placas de conexión de las placas de conexión de las placas de conexión de las placas de conexión de las placas de conexión de las placas de conexión de las placas:Opción)
- El alimentador de cinta inteligente de doble cabeza: apoya el alimentador de bobina de cinta eléctrica inteligente de doble cabeza de la serie YT, al corregir ópticamente la posición de alimentación del componente, puede lograr unaalimentación precisa y de alta velocidad;
- La cabeza de colocación adopta detección de vacío independiente, mejora el rendimiento de colocación;
- Programación fuera de línea, ahorrar tiempo en el ciclo de cambio;
- Función de aprendizaje inteligente de IA de software y función de optimización automática.
- Dos pórticos, 20 husillos*2 husillos, un total de 40 husillos;
- Capacidades de manejo de PCB flexibles, doble carril, ambos pórticos pueden montar el mismo PCB grande al mismo tiempo, logrando una producción flexible.
| Modelo |
YT-20 |
| Tamaño del PCB |
Tamaño máximo: 500*450 mm ((lado único)
500*300 (doble lado)
Tamaño mínimo: 50*50 mm
|
| espesor de los PCB |
0.5-4.5 mm |
| Acoplamiento de PCB |
Clampado del cilindro, anchura del carril ajustable |
| Ferrocarril |
2 rieles, 2 pórticos ((Los rieles 1,4 son rieles fijos) |
| El software |
Investigación y desarrollo independientes |
| Sistema de gestión de la producción MES |
Personalizado (opcional) |
| Programación fuera de línea |
Disponible |
| La cámara |
Reconocimiento por cámara de visión inferior/cámara de identificación de vuelo
|
| Precisión de repetición |
± 0,02 mm |
| Altura de montaje |
¢15 mm |
| Modo de posición |
Optos |
| Velocidad óptima |
80000 CPH |
| Rango de componentes |
Min 0201~40*40 mm envases de cinta de bobina y alimentador de bandejas IC, etc. |
| Modo de posición |
Optos |
| Número de cabezas |
Carreta de atracamiento de doble lado 32 PCS, paquetes de cinta de bobina: 64 PCS ((single
El espacio para el carrito lateral de acoplamiento 16PCS, paquetes de bobina de cinta: 32PCS, con capacidad de conmutación
entre el carrito de acoplamiento y el alimentador de bandejas de IC ((Alimentador de bandejas de IC:Opcional)
|
| Modo de alimentación |
El alimentador inteligente con doble cabeza |
| X, Y, Z eje de conducción |
Motor lineal magnético de gama alta + motor de servicio |
Certificados
Como fabricante experimentado en máquinas SMT, obtuvimos una serie de tecnologías de propiedad intelectual, incluyendo 9 patentes de invención, 112 patentes prácticas, 12 derechos de autor de software,con nuestro departamento de I + D ganado para la producción e inspecciónY también obtuvo los certificados de ultramar como CE, CCC, SIRA,y así sucesivamente
Envases
Nuestro paso de paquete es seguir el soplado:
PASO 1: Envasado con película para evitar el polvo y el agua.
PASO 2: Envasar una película de espuma de algodón para proteger el exterior de la máquina.
PASO 3: Embalaje de papel al vacío y bolsa a prueba de humedad, para mantenerse seca durante el transporte;
PASO 4: Equipar con cajas de madera resistentes para garantizar la seguridad de la máquina, y luego transportarlos en camiones hasta el puerto especificado.
Entrega: por vía marítima, aérea o terrestre.
Servicio
Proporcionar un servicio adecuado para nuestros clientes es la misión vital para nuestra empresa, sin duda, aquí hay algunos consejos como soplar:
- Proporcionar una línea de producción completa
- Dentro del período de garantía, cualquier problema de la máquina, o el reemplazo de accesorios es libre de resolver
- Después del período de garantía, cada año vamos a organizar ingenieros para comprobar o en línea operando la máquina 1-2 veces libremente
- Disfruta de una actualización gratuita de la máquina
Preguntas frecuentes
P. ¿Cuál es la velocidad real de sus productos?
A. Para la velocidad real de la máquina que está limitada por muchos factores, que se relaciona con el número de componentes, el tiempo para enviar la placa de PCB y recibir la placa, etc.Y es decidir por los productos y necesidades reales.
P. Si necesito una línea perfecta de la máquina ¿puedes suministrarme?
R. Sí, para los requisitos de toda una línea de producción, tenemos equipos profesionales para compensar una línea de producción perfecta para sus productos,Debido a que tenemos un parque industrial de 50.000 metros cuadrados y un excelente personal de I + D, que puede producir 50 juegos de máquinas por mes.
Q. ¿Cómo fue su servicio?
R. Aseguramos que nuestros clientes disfruten de una experiencia óptima del servicio de comunicación y las necesidades pertinentes de la máquina para la instalación, el mantenimiento y la actualización gratuita.
