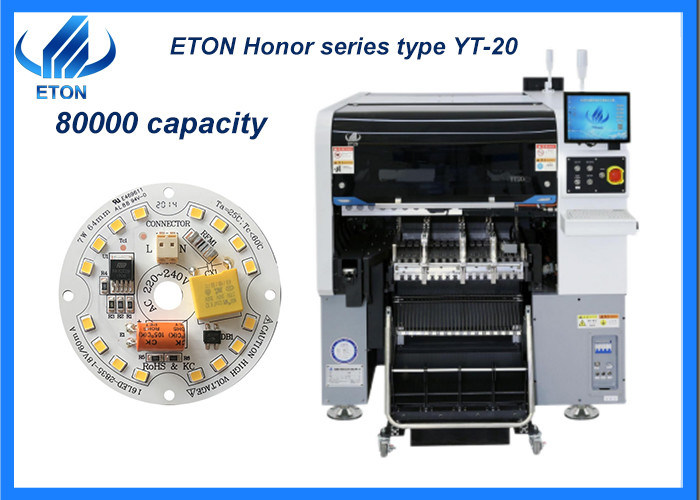

Máquina de colocación de alta precisión 80000 capacidad para placa electrónica
Descripción
- Adopta la cabeza multimodular de alta velocidad, se aplica a un chip ultra pequeño 0201 ~ 40 * 40mm chip grande, mayor rango de componentes;
- La nueva cámara de visión de vuelo mejora el rendimiento de reconocimiento, tamaño de hasta 40 * 40mm, se aplica a BGA o CSP, etc.
- Dispositivo de detección de vacío: cada cabeza de colocación con función de detección independiente, que mejora la estabilidad del equipo y la fiabilidad del producto;
- Capacidad de velocidad ultra alta: Adopta un motor lineal magnético de alta gama, sistema de servo y cabeza modular multifunción, la capacidad aumentó en un 25% en comparación con la máquina tradicional,velocidad óptima alcanza 80000 CPH;
- una cabeza de colocación de alta precisión totalmente nueva, desarrollada por ellos mismos;
- Combinar una cámara de reconocimiento de marca de alta precisión con una cámara fija de visión de vuelo, garantizar la precisión de la colocación;
- El sistema de conexión de las placas de la caja de conexión de las placas de conexión de las placas de conexión de las placas de conexión de las placas de conexión de las placas de conexión de las placas de conexión de las placas de conexión de las placas de conexión de las placas de conexión de las placas de conexión de las placas de conexión de las placas de conexión de las placas de conexión de las placas de conexión de las placas de conexión de las placas de conexión de las placas de conexión de las placas de conexión de las placas de conexión de las placas de conexión de las placas de conexión de las placas de conexión de las placas de conexión de las placas de conexión de las placas de conexión de las placas:Opción)
- El alimentador de cinta inteligente de doble cabeza: apoya el alimentador de bobina de cinta eléctrica inteligente de doble cabeza de la serie YT, al corregir ópticamente la posición de alimentación del componente, puede lograr unaalimentación precisa y de alta velocidad;
- La cabeza de colocación adopta detección de vacío independiente, mejora el rendimiento de colocación;
- Programación fuera de línea, ahorrar tiempo en el ciclo de cambio;
- Función de aprendizaje inteligente de IA de software y función de optimización automática.
- Dos pórticos, 20 husillos*2 husillos, un total de 40 husillos;
- Capacidades de manejo de PCB flexibles, doble carril, ambos pórticos pueden montar el mismo PCB grande al mismo tiempo, logrando una producción flexible.
Parámetro principal de la máquina
| Modelo |
YT-20 |
| Tamaño del PCB |
Tamaño máximo: 500*450 mm ((lado único)
500*300 (doble lado)
Tamaño mínimo: 50*50 mm
|
| espesor de los PCB |
0.5-4.5 mm |
| Acoplamiento de PCB |
Clampado del cilindro, anchura del carril ajustable |
| Ferrocarril |
2 rieles, 2 pórticos ((Los rieles 1,4 son rieles fijos) |
| El software |
Investigación y desarrollo independientes |
| Sistema de gestión de la producción MES |
Personalizado (opcional) |
| Programación fuera de línea |
Disponible |
| La cámara |
Reconocimiento por cámara de visión inferior/cámara de identificación de vuelo
|
| Precisión de repetición |
± 0,02 mm |
| Altura de montaje |
¢15 mm |
| Modo de posición |
Optos |
| Velocidad óptima |
80000 CPH |
| Rango de componentes |
Min 0201~40*40 mm envases de cinta de bobina y alimentador de bandejas IC, etc. |
| Modo de posición |
Optos |
| Número de cabezas |
Carreta de atracamiento de doble lado 32 PCS, paquetes de cinta de bobina: 64 PCS ((single
El espacio para el carrito lateral de acoplamiento 16PCS, paquetes de bobina de cinta: 32PCS, con capacidad de conmutación
entre el carrito de acoplamiento y el alimentador de bandejas de IC ((Alimentador de bandejas de IC:Opcional)
|
| Modo de alimentación |
El alimentador inteligente con doble cabeza |
| X, Y, Z eje de conducción |
Motor lineal magnético de gama alta + motor de servicio |
Mercado
Nuestros productos se han exportado a más de 30 países y regiones, incluyendo Corea del Sur, India, Vietnam, Túnez, Egipto, Turquía, Rusia, Brasil, etc. Y aquí están algunos de nuestros grandes clientes:
SURYA, POLYCAB, FIEM, RK, GK, TECHNO LED, CALCOM, ACK, KENDAL, RangDong, UNISTAR, y así sucesivamente.
Envío y entrega
En cuanto a la parte del envío y la entrega, hay tres formas para su referencia, y la forma diferente es para diferentes situaciones:
Transporte por tierra:adecuado para los países del interior y asequible;
Carga aérea:para bienes urgentes, y es el medio de transporte más caro;
Envío:Es adecuado para mercancías pesadas, y la comodidad y menor costo de envío que es fácil para los clientes para aceptar el tiempo de llegada de las mercancías.
Nuestra ventaja
En el caso de las empresases el pionero del campo de la máquina SMT en China que tienen más de 11 años de experiencia. y poseído CCC, SIRA, certificados CE con 9 patentes de invención, 112 patentes prácticas,12 derechos de autor de software de tecnologías de propiedad intelectual.
Mercado extranjeroLos productos exportados a más30 países y regiones, incluidos Corea del Sur, India, Vietnam, Túnez, Egipto, Turquía, Rusia, Brasil, etc..
Preguntas frecuentes
P. ¿Cuánto dura el período de mantenimiento de la máquina, si es gratuito?
A. El período de mantenimiento de nuestra máquina es de 1 año y es gratis para nuestros clientes,Después del período de mantenimiento organizaremos a nuestros ingenieros para revisar y probar la máquina una o dos veces al año libremente.
P. ¿Cómo puedo mirar alrededor de su parque industrial si estoy a bordo?
R. Si usted tiene un agente chino podemos hacer una cita para mostrarle el entorno, por supuesto que también podemos hacer una video llamada para mostrarle el parque industrial, o vamos a hacer algún video para usted si necesita.
P. ¿Puede aceptar el CIF como el precio indicado?
A. Por lo general aceptamos EXW como el precio cotizado.
