Velocidad media multifunciónMáquina de recogida y colocación 48 estación de alimentación
Descripción del producto

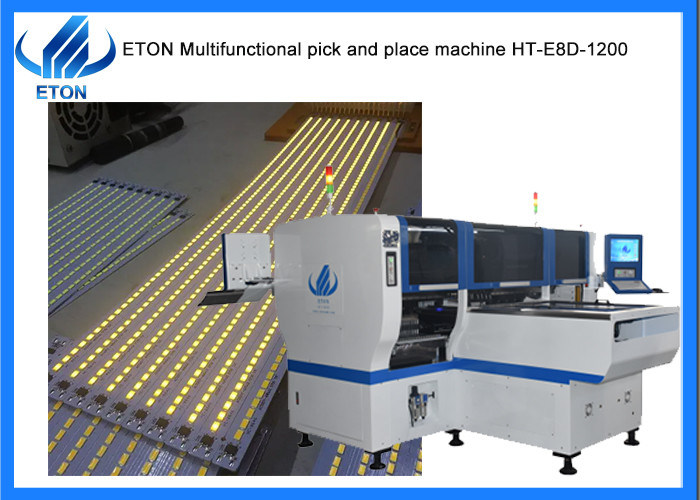

E8D-1200 máquina multifuncional de recogida y colocación con el modo de montaje de recogida en grupo y colocación por separado, recogida por separado y colocación por separado,con 24 PCS de capacidad de cabeza alcanza 90000 CPH.
Características:
- Sistema dual, módulo dual montaje multifuncional para producir dos productos diferentes al mismo tiempo.
- Componentes de montaje:Chips LED, condensadores, resistencias, lentes, circuitos integrados, componentes en forma, etc.
- Componente: Min. Tamaño 0402, máximo, altura 15 mm.
- Aplicación: controlador de energía, placa eléctrica, lente, bombilla DOB, bombilla lineal, electrodoméstico, etc.
Tecnología patentada exclusiva:

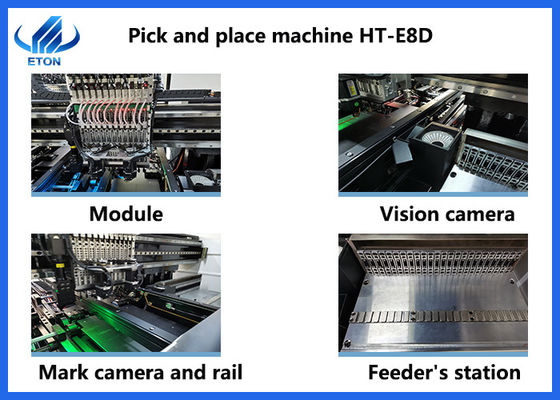

- Sistema electrónico de alimentación del alimentador.
- Alineación de visión, identificación de vuelo, corrección de marca.
- Función de recarga de material sin parar.
- Optimización automática después de las coordenadas generadas, etc.
Parámetro de la máquina
| Modelo |
Se aplicará el método siguiente: |
| Dimensión |
Se trata de una muestra de las características de los productos. |
| Peso total |
2500 kg de peso |
| Largura de la longitud del PCB |
El número máximo: 1200*300 mm.
Min:100*100 mm
|
| espesor de los PCB |
0.5-5 mm |
| Acoplamiento de PCB |
Pneumático ajustable a presión |
| Modo de montaje |
Selección en grupo y colocación por separado, Selección por separado y colocación por separado |
| Precisión de montaje |
± 0,04 mm |
| Velocidad de montaje |
Las condiciones de las condiciones de trabajo |
| Número de estaciones de alimentación |
48 PCS módulo único |
| No. de cabezas |
24 PCS módulo único |

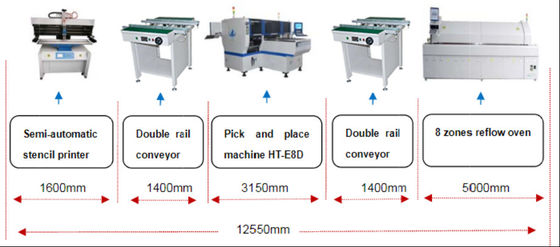

Solución de línea SMT
El equipo requerido para la línea de producción semiautomática incluye:
- Máquina de impresión semiautomática:la pasta de soldadura se imprime en el panel de PCB a través del plantillo;
- Máquina de recogida y colocación:montar los chips LED u otros componentes en la posición designada en la placa de PCB;
- Horno de reflujo:fusión de la pasta de soldadura para que se adhiera a los componentes de montaje;
- El transportador:inspeccionar la calidad de colocación y soldadura, y también desempeñar un papel en la transferencia de placas de PCB y amortiguamiento en la línea de producción SMT
Certificados
Como fabricante experimentado en máquinas SMT, obtuvimos una serie de tecnologías de propiedad intelectual, incluyendo 9 patentes de invención, 112 patentes prácticas, 12 derechos de autor de software,con nuestro departamento de I + D ganado para la producción e inspecciónY también obtuvo los certificados de ultramar como CE, CCC, SIRA,
y así sucesivamente
Nuestra ventaja
¡Podemos proporcionar una solución de línea SMT para usted!
Máquina de recogida y colocación/horno de reflujo/impresora de plantillas/transportador de PCB/SPI/AOI.etc.
1.Fábrica de luces para: bombillas LED, DOB, lentes, lámparas de panel, iluminación de abajo, iluminación de la calle, tubo,0.5m, 1m luz de banda, etc.
2Proporcionar ingenieros extranjeros para instalación y formación gratuitas.
3.TOP marca de China fabricante de máquinas SMT,500 empleados para ETON
Máquina relacionada
ETON es uno de los principales fabricantes SMT de alta velocidad de selección y colocación de máquinas en China, y también proporcionamos solución de línea completa con dispositivos periféricos como impresora de plantillas, transportador, distribuidor de pegamento,horno de transición y de reflujo, etc..
