Datos del producto:
Pago y Envío Términos:
|
| Nombre: | Máquina de recogida y colocación SMT, montador de chips SMT, boquilla SMT | Fuente de alimentación: | Las emisiones de gases de efecto invernadero |
|---|---|---|---|
| Garantización: | 1 año | Dimensión: | 1490*2190*1650 mm |
| Velocidad de montaje: | 48000 CPH | Montaje de altura: | < 16 mm |
| Peso total: | 1850kg | Condición: | 100% original, nuevo. |
| Componentes aplicables: | 0402,0805,0603,1206, COMPENSACIÓN | Aplicación: | Cadena de producción de SMD, máquina de la pistola del montaje de SMT, cadena de producción de SMT, |
| Alta luz: | Máquina para hacer luz de tira SMD LED,Línea de producción de chips SMD SMT,Línea de producción SMT ligera de cuerda |
||

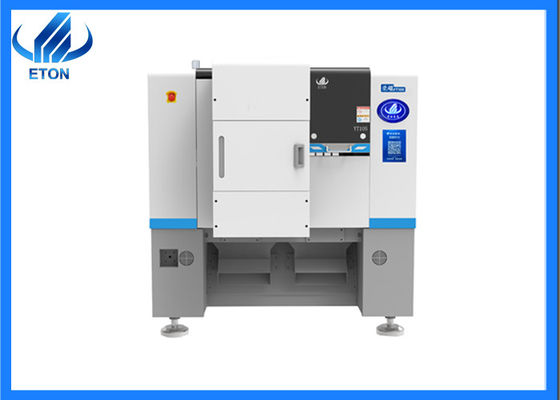

YT10S máquina de recogida y colocación automática de alta velocidad con nueva diseño: Y eje de accionamiento doble estructura de pórtico de accionamiento, mejorar la precisión, velocidad y accracy.and YT10S con capacidades flexibles de entrega de PCB,de varias estaciones, montaje de varios materiales
Aplicar a 0402 ~ 35 * 35mm componentes necesitan opcionar cámara fija
Tamaño del PCB: 500*450 mm, 50*50 mm
Aplicación:conductor eléctrico, placa eléctrica para el hogar,luz LED,luz de abajo,luz de calle,luz de panel,productos 3C,etc.
Característica 1 PATENTACIÓN INTERNACIONAL: cabeza de colocación
Jefe de colocación integrado
Ligero, la cabeza está integralmente formada,
los 10 conjuntos de ejes Z son independientes
con una capacidad de transmisión superior a 20 W,
motor, que mejora enormemente la velocidad,
precisión y estabilidad
Sistema de esquinas de precisión
El sistema de esquinas modular controla de forma independiente el ángulo de cada componente para garantizar una colocación de alta precisión. 10 boquillas de succión por cabeza, con una distancia central de 16 mm.
Dispositivo de detección de vacío
Cada cabeza de colocación con una
la función de detección, que mejora la
la estabilidad del equipo y la
la fiabilidad del producto.
Parámetro técnico de la máquina SMT
| Modelo | YT10S |
| Dimensión | |
| Duración | Las demás: |
| Ancho | Cubierto |
| Alturas | 1650 mm |
| Peso total | 2380 kg |
| Los PCB | |
| Ancho de la longitud del PCB | El número máximo de unidades de ensayo es el número de unidades de ensayo. |
| espesor del PCB | 0.5-5 mm |
| Acoplamiento de PCB | Clampado del cilindro, anchura del carril ajustable |
| Modo de montaje | Selección en grupo y colocación separada |
| - ¿ Qué? | |
| El sistema | Windows 7 también |
| El software | Investigación y desarrollo independientes |
| Muestra | Monitoreo de LED |
| Dispositivo de entrada | El teclado, el ratón |
| Sistema de visión | |
| No de cámara | 1 PCS (cámara de visión de vuelo de la cabeza) |
| 2 cámaras de marca de PCS | |
| Precisión de montaje | El valor de las emisiones de gases de efecto invernadero se calculará en función de las emisiones de gases de efecto invernadero. |
| Altura de montaje | 16 mm ((Otra altura puede ser personalizada) |
| Velocidad de montaje | 48000 CPH ((En el mejor estado) |
| Componentes | Material de embalaje de 0201 ~ 15MM y material de IC ((Opcional cámara fija para 0201 ~ 35 * 35MM), Otros tamaños de componentes pueden ser personalizados |
| Velocidad de los componentes | 0.2 mm |
| No. de la estación de alimentación | 52 PCS (opción de 104 PCS) |
| Número de boquillas | 10 PCS |
| El poder | Las emisiones de gases de efecto invernadero |
| Consumo de energía | 1.5kw |
| Medio ambiente de funcionamiento | 23°C ± 3°C |
| Velocidad de transmisión | > 1000 mm/seg |
| Dirección de transmisión | Single ((izquierda→ derecha o derecha→ izquierda) |
| Modo de transmisión | El disco en línea |
| Modo de posición | Optos |
| Consumo de gas | 0.4-0.6mpa (4-6kgf/cm2) 600N/min |
| Control eléctrico | Investigación y desarrollo independientes de ETON |
| Modulo de tarjeta de control de movimiento 1 conjunto | Investigación y desarrollo independientes de ETON |
| Eje X, Y, Z Dirección de conducción | Motor lineal magnético de gama alta |
| Modo de alimentación | Alimentación inteligente con doble motor |
| Interfaz del sistema MES de gestión de la producción | Personalizado |
