Datos del producto:
Pago y Envío Términos:
|
Garantización: | 1 año | Aplicación: | Luces LED, productos eléctricos, electrodomésticos |
---|---|---|---|
Fuente de alimentación: | CA: el 220±10%, 50/60HZ 1Φ 3KW | Peso: | 700Kg |
Dimensión: | 1240mm*1450mm*1650m m | Tamaño del PCB: | El valor de las emisiones de CO2 de los motores de combustión renovable se calculará en función de l |
Alturas de transporte: | 900±40m m | Velocidad de transporte: | 1200mm/S máximo programable |
Alta luz: | Impresora de plantillas de PCB de max 520 mm,Impresora de plantillas SMT de 1200 mm/s,Máquina de impresión ISO SMT |

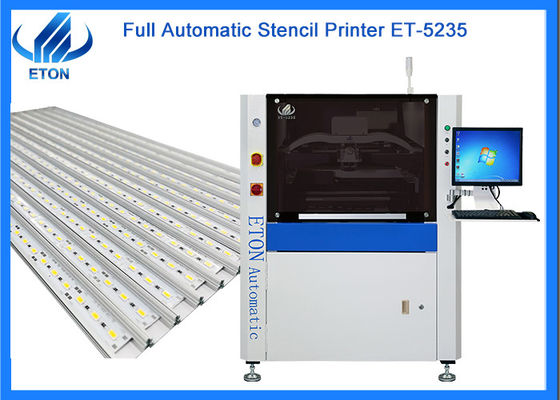

Control de velocidad de transporte programable Impresora de plantillas de visión automática de PCB de 520 mm máximo
Descripción
1.Sistema de transporte y sujeción de PCB
1 La dirección de carga del PCB puede seleccionarse y combinarse libremente.
2 Cinturón transportador de engranaje interno de diseño único para evitar atascos.
3 El control de velocidad de transporte programable hace que la parada del PCB sea más precisa.
4 Adopte abrazaderas laterales flexibles y soportes segmentados para sujetar eficazmente el PCB para garantizar un contacto totalmente equilibrado entre el PCB y la malla de acero.
5 La estructura de transmisión del módulo diseñada de manera óptima mejora efectivamente la estabilidad de la calibración de la plataforma y realiza una transmisión ultrapequeña bajo ajuste fino,para que la máquina pueda cumplir con el requisito de impresión de mayor precisiónLa estructura es simple y fiable, el ajustable es conveniente, y el ajuste de altura del PIN de soporte de la placa de PCB con diferentes espesores se puede realizar rápidamente.
2.Sistema de posicionamiento de la plantilla
1 raspadora de conexión directa suspendida en forma de puente de arco.
2 El tamaño de la malla de acero es universal, con una buena y amplia aplicabilidad.
3 Cuadro de malla de acero fijo segmentado.
3- Sistema de raspadores.
1 viga de raspador de aluminio fundido para garantizar un funcionamiento más suave del raspador.
2 Cabeza de impresión de motor paso con suspensión programable de autoajuste.
3 La estructura del carril de deslizamiento de doble carril de posicionamiento bilateral garantiza la precisión y la suavidad del funcionamiento antes y después de la impresión.
4 De acuerdo con los diferentes requisitos de presión de los exprimientes delanteros y traseros y la estabilidad de la elevación y bajada, para evitar la fuga de pasta de soldadura,la cuchilla tiene un cierto diseño de sujeción elástica, la presión de la excavadora, la velocidad de elevación, la velocidad de impresión y el rango de impresión son todos ajustables por software.proporcionar a los clientes una buena plataforma de control de impresión.
5 Sistema de raspador de tipo carril deslizante, mejora la estabilidad de funcionamiento y prolonga la vida útil.
6 El dispositivo de retroalimentación de la presión del raspador de circuito cerrado controla la presión del raspador en todo momento, haciendo que la impresión esté más llena.
7 Escala incorporada, nunca se cae.
Modelo | El contenido de nitrato de sodio en el aceite de oliva | |
Cuadros de pantalla | Tamaño máximo | 737 mm |
Tamaño mínimo | 470 mm | |
El grosor | 25 a 40 mm | |
Tamaño del PCB | El valor de las emisiones de gases de efecto invernadero se calculará en función de las emisiones de gases de efecto invernadero. | |
Alturas de transporte | Las demás: | |
Dirección de transporte | Izquierda-derecha; derecha-izquierda; izquierda-izquierda; derecha-derecha | |
Velocidad de transporte | Max 1200 mm/s Programable | |
Cabeza de impresión | Dos cabezas de impresión independientes de conexión directa motor-conductor | |
Velocidad del excavador | 6-300 mm/seg | |
Sistema de limpieza | Seco, húmedo, al vacío ((Programable) | |
Precisión de la impresión | ± 0,025 mm | |
Tiempo del ciclo | ≤ 9 s (excluyendo la impresión y la limpieza) | |
Entrada de energía | AC:220±10%, 50/60HZ 1Φ 3KW | |
Método de control | Control de la PC | |
Dimensión | 1240 ((L) * 1450 ((W) * 1650 ((H) | |
Peso | Aproximadamente: 700 kg | |
Alturas superiores de transferencia de PCB | 10 mm |
Aplicación de la máquina
Nuestra ventaja
ETON es el pionero del campo de la máquina SMT en China que tienen más de 11 años de experiencia.12 derechos de autor de software de tecnologías de propiedad intelectual.
Mercado extranjero:Los productos se exportan a más de 30 países y regiones, incluidos Corea del Sur, India, Vietnam, Túnez, Egipto, Turquía, Rusia, Brasil, etc.
Mercado
Nuestros productos se han exportado a más de 30 países y regiones, incluyendo Corea del Sur, India, Vietnam, Túnez, Egipto, Turquía, Rusia, Brasil, etc. Y aquí están algunos de nuestros grandes clientes:
SURYA, POLYCAB, FIEM, RK, GK, TECHNO LED, CALCOM, ACK, KENDAL, RangDong, UNISTAR, y así sucesivamente.
Máquina relacionada
NoElpuede proporcionar una línea de producción SMT completa,línea de producción de luz LED:
1. Máquina de recogida y colocación
2. Máquina de carga
3. Máquina transportadora
4. Máquina de impresión con plantillas
5. máquina de horno de reflujo
6. Máquina de descarga
7. mezclador de pasta de soldadura
8. Máquina de ensamblaje de luces de banda led de rodillo a rodillo
