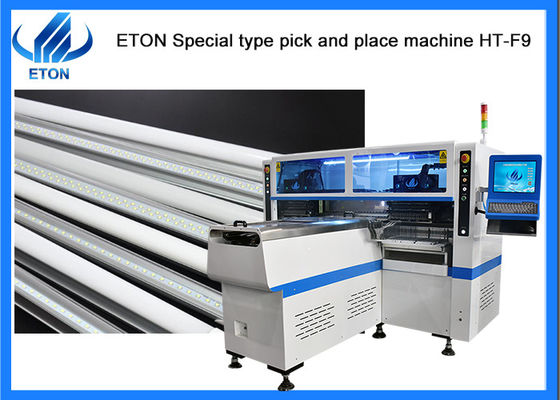

Luz LED de tubo de banda de luz 68 cabezas 250000CPH SMT pick and place máquina
Características de la máquina:
1Aplicación a los 0,6 m,0.9m,1Producción con producción con 4 tipos de materiales al mismo tiempo con alta capacidad, disponible para placa con cualquier proporción de chip y resistencia LED.
2.Módulo de cuatro brazos dobles, 17 boquillas para cada pieza de montaje, la parte A/B/C/D se puede montar por separado o de forma síncrona.
3Tecnología patentada exclusiva: grupo para llevar y grupo para montar.

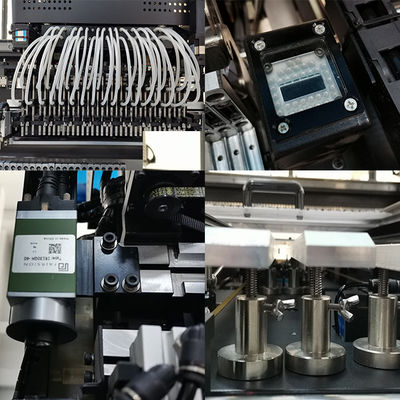

4.5 cámaras, 2 cámaras de depuración de alimentación, 2 cámaras de depuración de boquilla, una cámara Mark, alta precisión de colocación.
5La velocidad de montaje alcanzó 200000 ~ 25000CPH.
6El software, el circuito y la estructura de hardware de toda la máquina son desarrollados independientemente por nuestra empresa, con derechos de propiedad intelectual independientes.
Parámetro principal de la máquina:
| Modelo |
HT-F9(Máquina de recogida y colocación de alta velocidad de doble brazo magnético LED lineal |
| Dimensión ((L*W*H) |
Se trata de un sistema de medición de las emisiones de gases de efecto invernadero |
| Peso |
El peso total es de: |
| espesor de los PCB |
0.5 ~ 5 mm |
| Precisión de montaje |
± 0,02 mm |
| Modo de montaje |
Grupo para tomar y grupo para montar |
| Componentes |
LED3014/3020/3528/5050 y resistencias, condensadores, rectificadores de puente |
| Altura de montaje |
No superior a 5 mm |
| Velocidad de montaje |
200000 a 250000 CPH |
| No. de cámara |
5PCS (cámara digital) |
| No. de las estaciones de alimentación |
68 ejemplares |
| No, de cabeza |
68 ejemplares |
| X, Y eje de conducción |
Motor magnético lineal de gama alta + servomotor |
| Modo de alimentación |
Compartimiento eléctrico con motor doble |

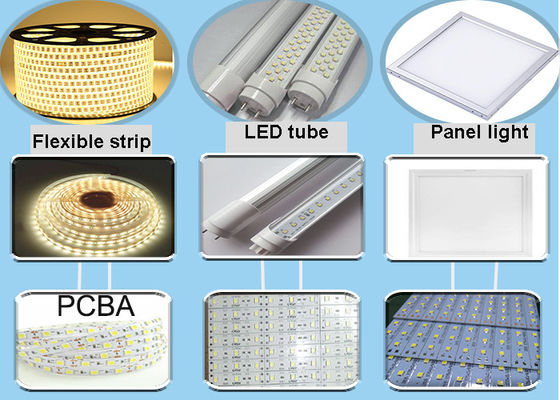

Aplicación:
Esta máquina es adecuada para el montaje de tablas ligeras duras de 0,5 m, 1 m, 1,2 m o cualquier longitud de banda flexible.
Productos lineales como el tubo de lámpara, la cinta flexible, la luz de panel, la pantalla de visualización, etc.

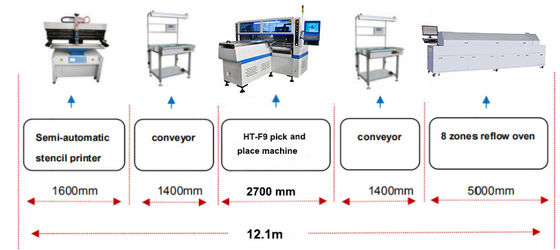

Línea de producción SMT:
| 1 |
Máquina para imprimir pasta de soldadura(Impresión con pasta de soldadura): La pasta de soldadura o el pegamento de parche se filtra en las almohadillas de la placa de PCB para prepararse para el siguiente paso de soldadura de los componentes. |
| 2 |
El transporte: transmisión de la placa de PCB a la máquina de recoger y colocar, al mismo tiempo, Se utiliza para la conexión entre las líneas de producción SMT y también se puede utilizar para el amortiguamiento de placas de PCB de banda flexible. |
| 3 |
Máquina de recogida y colocación HT-E8S-1200: Montar con precisión los componentes de montaje superficial en posiciones fijas en la placa de PCB. |
| 4 |
El transportador:Transmisión de la placa de PCB al horno de reflujo.Al mismo tiempo, se utiliza para la conexión entre las líneas de producción SMT y también se puede utilizar para el amortiguamiento de las placas de PCB. |
| 5 |
Entrando en el horno de reflujo:Derrite la pasta de soldadura o el pegamento para unir firmemente los componentes a la tabla del conductor. |
| 6 |
Prueba:Prueba de que el rendimiento del producto está intacto ((inspección manual)
|
Embalaje:
Nuestras ventajas:
1Somos un fabricante líder de máquinas automáticas de alta velocidad.
2.80% de las grandes y listadas fábricas son nuestros clientes. Tenemos más de décadas de historia de desarrollo.
3Tenemos un parque industrial que cubre un área de 50.000 metros cuadrados en Jiangxi, que tiene varias máquinas.
4Tenemos la máquina de pick and place de alta velocidad que rompe récords mundiales, cuya velocidad alcanzó los 500000 cph.
5Tenemos un ingeniero local de la India, siempre y cuando usted compra la máquina, vamos a organizar ingenieros para instalar, depurar y entrenar de forma gratuita, hasta que aprenda a operar la máquina,El servicio es muy convenienteNosotros.
Tenemos oficinas en Mumbai y Nueva Delhi, muy rápido para apoyar.
Preguntas frecuentes:
1¿Tiene ingenieros extranjeros?
Tenemos ingenieros locales en la India, si tiene algún problema con la máquina, podemos enviar a un ingeniero de la India para resolver el problema por usted.
2¿Cómo puedo comprar esta máquina de usted?
a. Consultenos sobre este producto en línea o por correo electrónico.
b.Negociar y confirmar el precio final, el envío, los métodos de pago y otros términos.
c.Enviarle la factura proforma y confirmar su pedido.
d. Realizar el pago de acuerdo con el método indicado en la factura proforma.
e. Preparamos su pedido en forma de factura proforma después de confirmar su pago completo.
3¿A qué países se venden principalmente sus máquinas?
Nuestros productos exportados a más de 20 países y regiones, incluyendo Turquía, Egipto, India, Pakistán, Sudáfrica, Brasil, etc.
4¿Cuáles son las condiciones de pago?
T/T está bien. 30% pago por adelantado, 70% pago antes de la entrega.
