Datos del producto:
Pago y Envío Términos:
|
Garantización: | 1 año | Aplicación: | Tira del LED |
---|---|---|---|
Fuente de alimentación: | 380AC 50HZ | condición: | Nuevo |
Peso: | 3100 KILOGRAMOS | Montaje de velocidad: | Doble cara: 500.000 CPH Una sola cara: 250.000 CPH (Velocidad óptima) |
Dimensión: | (L)3454*(W)3035*(H)1777 mm | Alimentadores: | Lado doble: 136 PCS (Lado único: 68 PCS) |
Grueso del PWB: | 0.1-0.5 milímetros | ||
Alta luz: | Máquina de colocación SMT de 1M/ciclo,Máquina de colocación SMT de banda flexible CE,Máquina de colocación SMT de alimentación de doble lado |
1M por cicloMáquina de colocación de banda flexible SMT de alta velocidad
Dla inscripción
F: el precioLa naturaleza 1 Alta productividad
NoCabeza de colocación ajustable de ETON Tech
La posición de recogida de componentes se puede ajustar de acuerdo con la anchura del panel de PCB, min 6.5 mm. Aplicar a LED 3014/3020/2835/5050 resistor, condensador, rectificador de puente, etc. amplia gama de componentes.
La cámara de reconocimiento graba la posición de la fuga de componentes de PCB, y llena el componente faltante en consecuencia.
La cabeza de colocación adopta el método de dos veces recoger y una vez colocar. El tiempo de colocación se reduce en gran medida con la mejor forma de colocación, la excelente capacidad óptima alcanza 500000CPH.
F: el precioLa naturaleza 2 Producción flexible
1m por ciclo.
Realizar la función de dos veces recoger y una vez colocar. El rango de la estación de alimentación es el doble de la cabeza de colocación, puede producir cuatro tipos de materiales al mismo tiempo.
Modelo | T9-2S |
Dimensión | |
Duración | 3454 mm |
Ancho | 3035 mm |
Alturas | 1777 mm |
Peso total | 3100 kg |
Los PCB | |
Ancho de la longitud del PCB | 250 (± 10 mm) * Cualquier longitud |
espesor del PCB | 0.1-0.5 mm |
Acoplamiento de PCB | Adsorción al vacío, sujeción del cilindro, ancho de vía ajustable |
Modo de montaje | Selección y colocación de grupos |
Sistema de visión | |
No de cámara | 10 juegos (cámara digital) |
Alineación de la visión+corrección de la marca | |
Precisión de montaje | ± 0,05 mm |
Altura de montaje | No superior a 5 mm |
Velocidad de montaje | Dos lados: 500000 CPH, un solo lado: 250000 CPH ((Velocidad óptima) |
Componentes | LED3014/3020/2835/5050 y resistencias, condensadores, rectificadores de puentes, etc. |
El poder | Las emisiones de gases de efecto invernadero |
Consumo de energía | 9.6 KW |
Medio ambiente de funcionamiento | 23°C ± 3°C |
Transmisión por transportador | Duración máxima:1000 mm |
Velocidad de transmisión | Se trata de un sistema de control de velocidad. |
Dirección de transmisión | Solo (izquierda>derecha o derecha) |
Modo de transmisión | El disco en línea |
Modo de posición | Optos |
Suministro de aire | 0.4-0.6mpa (4-6kgf/cm2) 150N/min |
Control eléctrico | Investigación y desarrollo independientes de ETON |
Modulo 2 de la tarjeta de control de movimiento | Investigación y desarrollo independientes de ETON |
Eje X, Y, Z Dirección de conducción | Motor lineal magnético de gama alta + motor de servicio |
Sistema de alimentación | |
No. de la estación de alimentación | Dos caras: 136 PCS (una sola caras: 68 PCS) |
Número de cabezas | Dos caras: 136 PCS (una sola caras: 68 PCS) |
Modo de alimentación | Alimentación eléctrica inteligente con doble motor |
Aplicación de la máquina

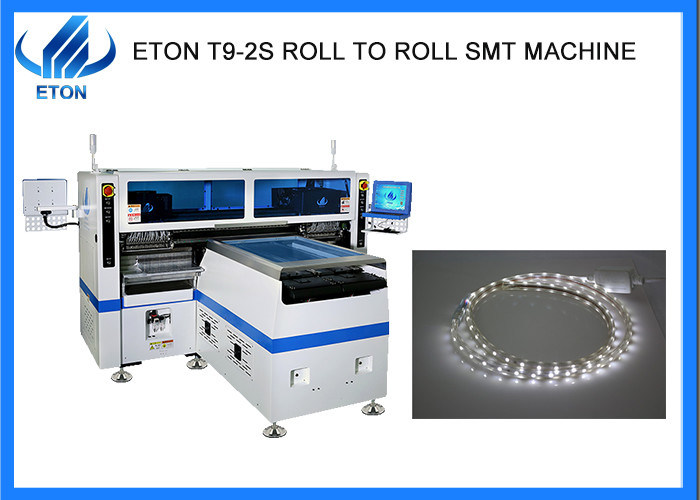

T9-2S es una máquina de alta velocidad de recogida y colocación que se aplica para tiras de luz flexibles de cualquier longitud
3.1 Tamaño del PCB: 250 mm*cualquier longitud
3.2 Para las aplicaciones
5m, 10m, 50m, 100m o bandas de luz flexibles de cualquier longitud, RGB se puede montar.
