Datos del producto:
Pago y Envío Términos:
|
Garantía: | 1 año | Nombre: | impresora de plantilla de visión completamente automática |
---|---|---|---|
Peso: | 700Kg | Dimensión: | 1240mm*1450mm*1650m m |
Fuente de alimentación: | CA:220±10%, 50/60HZ 1Φ 3KW | Condición: | Nuevo |
Velocidad del enjugador: | 6-300 mm/s | Impresión de exactitud: | ±0,025 mm |
Alta luz: | impresora de plantilla de visión completamente automática,El lado flexible afianza la impresora de la plantilla con abrazadera,Impresora de la plantilla del max 520*350m m |

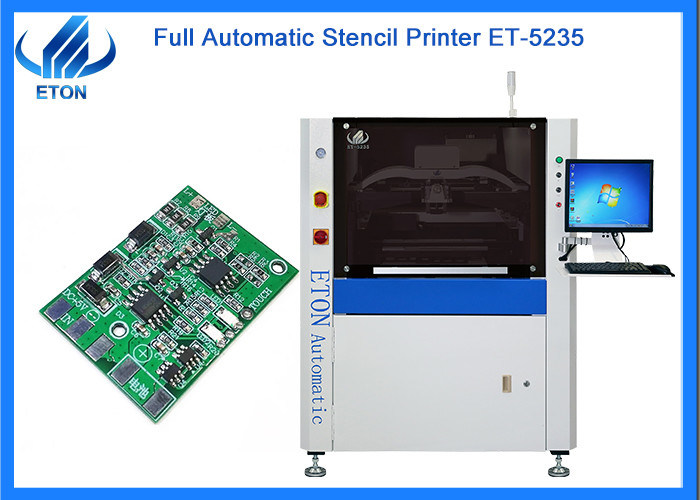

El lado flexible automático completo afianza la impresora de la plantilla con abrazadera de la visión del max 520*350m m
Descripción
1. Transporte del PWB y sistema de la fijación con abrazadera
①La dirección cargada del PWB se puede seleccionar y combinar libremente.
②Banda transportadora hecha a mano única del engranaje interno a evitar atasco.
③El control de velocidad de transporte programable hace la parada del PWB más exacta.
④Adopte las abrazaderas laterales flexibles y las ayudas divididas en segmentos para afianzar con eficacia el PWB con abrazadera para asegurar un contacto completamente equilibrado entre el PWB y la malla de acero.
⑤La estructura óptimo diseñada de la impulsión del módulo mejora con eficacia la estabilidad de la calibración de la plataforma, y realiza la ultra-pequeña transmisión bajo ajustar, de modo que la máquina pueda cumplir el requisito de impresión de una precisión más alta. La estructura es simple y confiable, el ajustable es conveniente, y el ajuste de altura del PIN de la ayuda del tablero del PWB con diversos gruesos puede ser observado rápidamente.
2. Sistema de colocación de la plantilla
①La ejecución puente-formada arco de la suspensión directo-conecta el raspador.
②El tamaño de la malla de acero es universal, con aplicabilidad buena y amplia.
③Marco de acero fijo dividido en segmentos de la malla.
3. Sistema del raspador
①Haz del raspador de la fundición de aluminio para asegurar un funcionamiento más liso del raspador.
②Cabeza de impresión autoajustable de los conductores del motor de pasos de la suspensión programable.
③El doble-resbalador bilateral que coloca el tipo estructura del carril de la diapositiva asegura la exactitud y la suavidad del funcionamiento antes y después de la impresión.
④Según los diversos requisitos de la presión de los enjugadores delanteros y traseros y la estabilidad de la elevación y de la baja, para prevenir la salida de la goma de la soldadura, la cuchilla tiene cierto diseño de fijación con abrazadera elástico, la presión del enjugador, la velocidad de elevación, la velocidad de impresión, y la gama de impresión es toda software-ajustable. Proporcione una variedad de métodos demouding para cumplir diverso requisito del PWB, provea de los clientes una buena plataforma del control de impresión.
⑤El tipo sistema del carril de la diapositiva del raspador, mejora estabilidad de la operación y prolongar curso de la vida.
⑥El dispositivo de reacción completamente a circuito cerrado de la presión del raspador supervisa la presión del scarper siempre, haciendo la impresión más llena.
⑦Escala integrada, nunca caída apagado.
Modelo | ET-5235 | |
Marcos de pantalla | Max Size | 737m m |
Min Size | 470m m | |
Grueso | 25-40m m | |
Tamaño del PWB | Max: MINUTO de 520*350m m: 50*50m m | |
Altura del transporte | 900±20m m | |
Dirección del transporte | De izquierda a derecha; De derecha a izquierda; Izquierdo-izquierdo; Derecho-derecho | |
Velocidad de transporte | Max 1200mm/s programable | |
Cabeza de impresión | La independiente dos directo-conecta las cabezas de impresora del motor-conductor | |
Velocidad del enjugador | 6-300mm/sec | |
Sistema de limpieza | Seco, mojado, vacío (programable) | |
Impresión de exactitud | ±0.025mm | |
Duración de ciclo | ≤9s (excluya Printing&Cleaning) | |
Potencia de entrada | CA: el 220±10%, 50/60HZ 1Φ 3KW | |
Método de control | Control de la PC | |
Dimensión | 1240 (L)*1450 (W)*1650 (H) | |
Peso | Aproximadamente: 700kg | |
Altura de arriba de la transferencia del PWB | 10m m |
Uso de la máquina
Certificados
Como fabricante experimentado en la máquina de SMT, obtuvimos varias tecnologías de la propiedad intelectual, incluyendo 9 patentes de la invención, 112 patentes prácticas, 12 derechos reservados del software, con nuestro departamento ganado del R&D para la producción y la inspección. Y también ganó los certificados de ultramar como CE, CCC, SIRA,
etc.
Nuestras exposiciones
Participa en diversas exposiciones en el país y en el extranjero cada año (excepto durante el período epidémico)
Exposiciones nacionales: Exposición de Guangzhou Guangya, exposición de Shangai Munich, exposición de la luz de Chongqing LED, etc
FAQ
