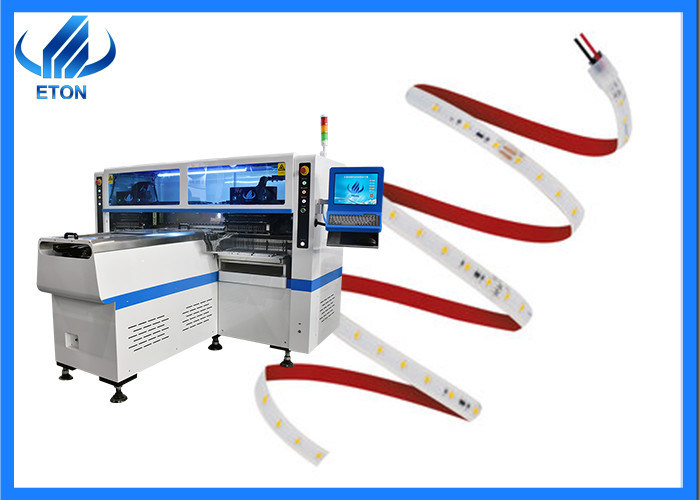

Máquina automática 250000CPH del montaje de SMT de la función de alimentación para la selección de la luz de tira del 1m LED y la máquina del lugar
El parámetro principal
| Longitud |
2700m m |
| Anchura |
2300m m |
| Altura |
1550m m |
| Peso total |
1700kg |
| Anchura de la longitud del PWB |
Máximo: minuto de 1200*330m m: 100*100m m |
| Grueso del PWB |
0.5-5m m |
| Fijación con abrazadera del PWB |
Presión ajustable neumática |
| Velocidad de la transmisión |
>500mm/sec |
| Transmisión del transportador |
Longitud máxima: 1200m m |
| Repetición montando la precisión |
±0.02mm |
| Espacio componente |
0.5m m |
| Altura componente |
≤5mm |
| Dirección de transmisión |
Solo (el left→ correcto o el right→ se fue) |
| No. De la estación de los alimentadores |
68PCS |
| No. De la cabeza |
68PCS |
| Condiciones |
23℃±3℃ |
| Consumo de energía |
6KW |
| Modo de transmisión |
Impulsión en línea |
| Colocación de manera |
Óptico |
| X, Y, manera de la impulsión de Z AXIS |
Motor linear magnético de gama alta y motor del servicio |
| Manera de alimentación |
Alimentador eléctrico con el motor doble |
Las características
1. Selección del motor linear magnético y del motor servo y máquina del lugar, produciendo con 4 tipos materiales al mismo tiempo con alta capacidad.
2.It es conveniente para la tira rígida del PWB de los 0.6M, de los 0.9M y de los 0.5M, del 1M LED y disponible flexibles para el tablero con cualquier proporción de microprocesador y de resistor del LED.
3. Tiene módulo dual del brazo cuatro, 17 bocas para cada parte de montaje, la parte A o B se puede montar por separado o síncrono.
4. Montaje de modo: cosecha del grupo y colocación del grupo.
5. La capacidad óptima puede alcanzar 250000CPH.
Perfil de compañía
investigación 1.Strong y desarrollar el equipo de la tecnología, mejora de la máquina de la ayuda continuamente, soporte técnico fuerte del cliente de la ayuda
2. Experiencia rica en línea de la industria de SMT. ETON puso más de 10 años, somos fabricante principal de máquina de SMT en China

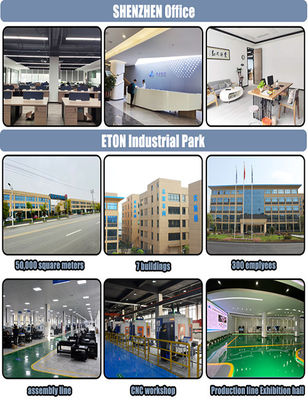

3. La capacidad de producción fuerte, ETON tiene parque industrial de más de 50000 metros cuadrados en la provincia de Jiangxi
el servicio a domicilio del ingeniero 4.Provide, apoya el entrenamiento en línea video, parte de entrenamiento video, pieza substituida libre de la base de la máquina durante garantía.
política de administración de cinco niveles 5.Company: negocio sincero, foco en R&D, intenciones de fabricación, servicio considerado, confianza del cliente.
Empaquetado de luces LED
En términos de empaquetado, 3M M en línea tempranos, 5M M, 8M M, 10M M, piraña. Remiendo 0805, 0603 del último desarrollo,
el 1206, ahora el 1210 (3528), los 5050 y la otra serie de TOPLED. Por lo tanto, la barra de luz del LED también se desarrolla del tipo en línea ordinario a los 0805
Y 0603, 1206, y los productos más calientes de 5050 series del mercado ahora. Vale el observar de que el brillo de la lámpara del LED está relacionado directamente con el microprocesador.
pareado. Actualmente, los paquetes del microprocesador están disponibles en 9MIL, 12MIL, 14MIL y otros tamaños. Teóricamente discurso, cuanto más grande es el microprocesador, más alto es el poder y brillo. Por supuesto, el precio
El precio es también más costoso. Actualmente, muchas compañías en el mercado utilizan el aspecto del paquete de 5050, pero utilizan realmente pequeños microprocesadores con brillo relativamente bajo, de modo que
El precio es bajo, pero la calidad no es buena, que es irresponsable a los clientes. Al usar, para identificar cuidadosamente el proceso de soldadura y
Brillo, la diferencia entre el cual se puede identificar rápidamente con un instrumento.

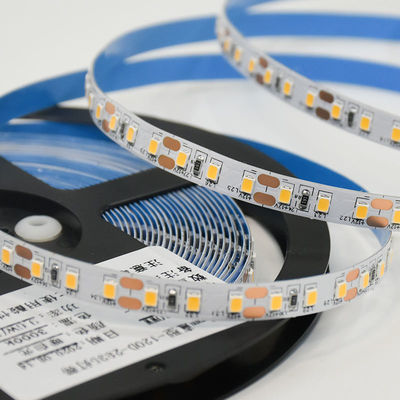

Empaquetado de las tiras del LED
Las tiras de la luz del LED se dividen en dos tipos: Tiras ligeras flexibles del LED y tiras ligeras duras del LED. Las diferencias son como sigue:
1. La barra de luz flexible del LED está montada con FPC como placa de circuito, y montada con SMD LED. El grueso del producto es solamente 1M M.
El grueso, no toma el espacio; la especificación general es 30 luces por el metro, 48 luces y 60 luces, usuarios del etc. diversos tienen diversas especificaciones. Y puede ser cortado a voluntad, también
Puede ser extendido arbitrariamente sin afectar a la emisión ligera. El material de FPC es suave y se puede doblar, doblado y herida a voluntad, y se puede mover y mover libremente en espacio tridimensional.
Estiramientos sin la fractura. Es conveniente para el uso en lugares irregulares y lugares con los pequeños espacios, y porque puede estar doblado y ser herido arbitrariamente, es conveniente para
Los diversos modelos pueden ser combinados arbitrariamente en la publicidad de la decoración. Vale el recordar de que hay muchas clases de materiales para FPC sí mismo, y los formales usados en el mercado son
El FPC de doble cara hizo del cobre rodado, por supuesto, muchas compañías también están persiguiendo ciego la reducción de costes materiales, y se utiliza el FPC hizo del electrólito.
El FPC degradado es fácil de pelar apagado durante el proceso de soldadura, que lleva directamente a la soldadura virtual y a luces muertas. Además, ambos en términos de conductividad eléctrica y flexibilidad
La degradación no puede competir con cobre rodado.
