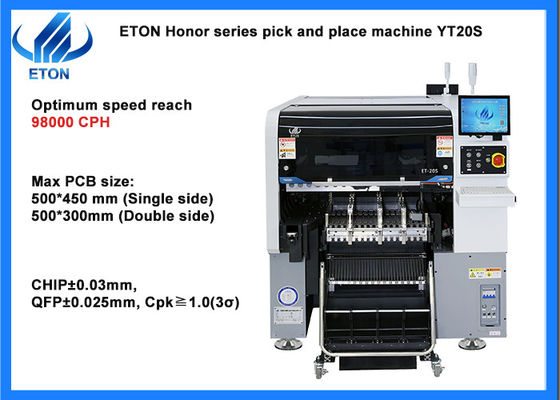

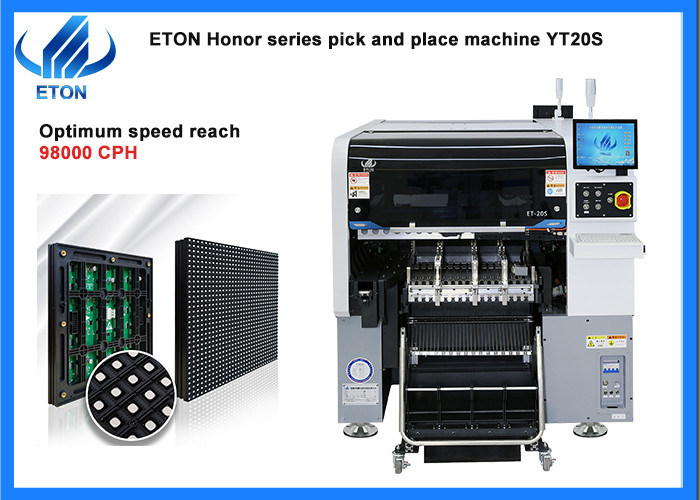

Máquina máxima de la altura 20m m SMT de los componentes de las cabezas dobles del brazo 20
Características principales de la máquina
- Ligera, la cabeza se forma integralmente, y los 10 sistemas del eje de Z son controlados independientemente por el motor linear magnético modular, que mejora grandemente la velocidad, la exactitud y la estabilidad.
- Sistema de la esquina exacto: Del sistema los controles de la esquina modulares independientemente el ángulo de cada componente para asegurar la colocación de alta precisión. 10 bocas por cabeza, distancia de centro 16m m de la succión.
- Dispositivo de detección del vacío: Cada cabeza de la colocación con la función de detección independiente, que mejora la estabilidad del equipo y la confiabilidad del producto;
- Capacidad ultra de alta velocidad: Adopte el motor linear magnético de gama alta, el sistema servo y la cabeza modular de la función multi, la capacidad creciente en el 25% comparado con la máquina tradicional, alcance óptimo 98000 CPH de la velocidad;
Parámetro principal de la máquina
| Modelo |
YT-20S |
| Tamaño del PWB |
Tamaño máximo: 500*450 milímetro (solo lado)
500*300 (lado doble)
Tamaño mínimo: 50*50 milímetro
|
| Grueso del PWB |
0.5-5 milímetros |
| Fijación con abrazadera del PWB |
Cilindro que afianza con abrazadera, anchura de pista ajustable |
| Software |
R&D independientemente |
| Sistema de la gestión de producción MES |
Modificado para requisitos particulares (opción) |
| Programación off-line |
Disponible |
| Cámara |
Alineación de Vision + corrección de la marca |
| Precisión de la repetición |
CHIP±0.03mm, QFP±0.025mm, Cpk≧1.0 (3σ) |
| Montaje de altura |
20 milímetros |
| Modo de la posición |
Óptico |
| Velocidad óptima |
98000 CPH |
| Gama componente |
Paquete mínimo y IC etc. de 0201~40*40 milímetro. |
| Modo de la posición |
Óptico |
| Cabezas de No.of |
Lado doble: 20 PCS
Solo lado: 10 PCS
|
| Manera de alimentación |
Alimentador principal doble inteligente |
| X, Y, manera de la impulsión de Z AXIS |
Motor linear magnético de gama alta |
| Poder |
1Φ 220AC 50HZ 1.5KW |
Certificados
Como fabricante experimentado en la máquina de SMT, obtuvimos varias tecnologías de la propiedad intelectual, incluyendo 9 patentes de la invención, 112 patentes prácticas, 12 derechos reservados del software, con nuestro departamento ganado del R&D para la producción y la inspección. Y también ganó los certificados de ultramar como CE, CCC, SIRA,
etc.
Paquetes
Paso 1: Abrigo con la película de estiramiento para prevenir el equipo de.
Paso 2: Empaquetado del papel del vacío y bolso a prueba de humedad, para poder mantener la máquina seca durante el transporte para prevenir la humedad.
Paso 3: Correas del uso y madera triangular para fijar la máquina para prevenir daño a la máquina durante el transporte.
Paso 4: Cada máquina exportada será equipada de las cajas de madera de la exportación robusta, para asegurarse de que el producto entregado es bueno.
Envío y entrega
Transportamos generalmente las mercancías al puerto en envases y después los enviamos al destino. Para el transporte de máquinas, el transporte y el transporte aéreo de tierra son también posibles.
Servicio
Período del mantenimiento 1 año
La garantía de un año durante garantía cualquier pieza que necesite ser reparada y ser substituida estará libre.
Mantenimiento del curso de la vida de software y del soporte físico
El software de la actualización gratuita, el software es alcance y convertido por ETON, así que apoyamos actualizaciones enteras de la actualización gratuita del curso de la vida.
Clientes de la visita regularmente y recopilar la información
Clientes de la visita regularmente. Asistimos a las diversas exposiciones en diversas ciudades cada año, al mismo tiempo, nosotros visitaremos a clientes locales y apoyaremos nuestro servicio y recogeremos obsevaciones sobre sugerencias del cliente a tiempo.
Proporcione la información más reciente sobre tecnología y el equipo
Damos sugerencias profesionales de la tecnología a nuestros clientes. Y comparta las noticias actualizadas con nuestros clientes
Servicio in situ
Tenemos algún sitio oficial en la India como Bombay y Nueva Deli, también tiene sitio en Egipto, Turquía que pueda proporcionar el servicio oportuno de nuestros ingenieros.
Según sus necesidades, el ingeniero jefe dedicado vendrá a su fábrica gratis instala y entrenándole cómo actuar la máquina.
