Datos del producto:
Pago y Envío Términos:
|
Warranty: | 1 Year | Applicable components: | 0402 |
---|---|---|---|
Name: | SMD Chip Mounter,SMT Pick and Place Machine,SMT Chip Mounter | Application: | SMT Mounting Shooter Machine,SMT Production Line |
Condition: | 100% Original,Brand-new | Mounting speed: | 180000 CPH |
Type: | Automatic | Usage: | SMT Mounting Machine,LED |
Feeders: | 68pcs | ||
Alta luz: | Luz del tubo de SMT LED que hace la máquina,Luz SMT Mounter del tubo del LED,SMT Mounter 180000 CPH |

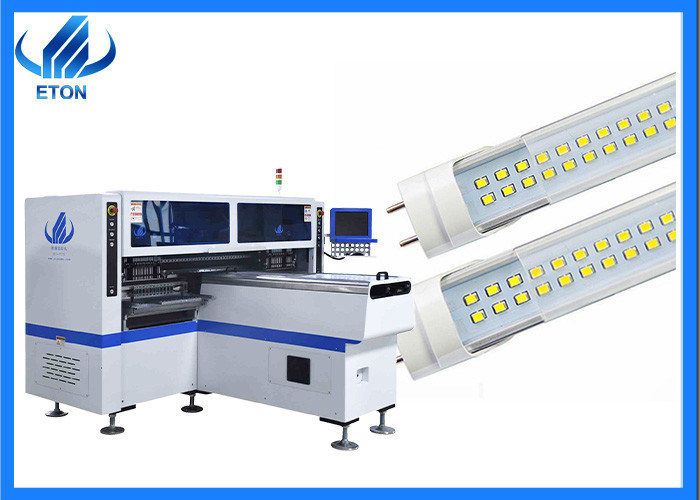

T5/T8/T10 llevó la luz del tubo que hacía el mounter 180000CPH en cadena de producción
Parámetro
Modelo | HT-F7S |
Dimensión | |
Longitud | 2700m m |
Anchura | 2300m m |
Altura | 1550m m |
Peso total | 1700kg |
PWB | |
Anchura de la longitud del PWB | Máximo: minuto de 1200*330m m: 100*100m m |
Grueso del PWB | 0.5-5m m |
Fijación con abrazadera del PWB | Presión ajustable neumática |
Montaje de modo | Cosecha del grupo y colocación del grupo |
O.S. | |
Sistema | Windows7 |
Software | R&D independientemente |
Exhibición | Monitor de la pantalla táctil |
Dispositivo de entrada | Teclado, ratón |
Sistema de Vision | |
No. de la cámara | 5 sistemas (cámara digital) |
Alineación de Vision, corrección de la MARCA | |
Repita el montaje de la precisión | ±0.02mm (precisión de la repetición) |
Montaje de altura | ≦5mm |
Montaje de velocidad | 150000~180000 CPH |
Componentes | LED 3014/3020/3528/5050 y condensadores, resistores, puentes rectificadores, etc. |
Espacio de los componentes | 0.5m m |
Poder | 380AC 50 HERZIOS |
Consumo de energía | 6kw |
Condiciones | 23℃±3℃ |
Transmisión del transportador | Max Length: 1200 milímetros |
Velocidad de la transmisión | >500mm/sec |
Dirección de transmisión | Solo (el left→ correcto o el right→ se fue) |
Modo de transmisión | Impulsión en línea |
Colocación de manera | Óptico |
Suministro de aire | 0.4-0.6mpa (²) de los 4-6kgf/cm 150N/min |
Control eléctrico | Investigación y desarrollo independiente por ETON |
Sistema del módulo 1 de la tarjeta de control del movimiento | Investigación y desarrollo independiente por ETON |
X, Y, manera de la impulsión de Z AXIS | Motor servo linear magnético de gama alta de motor+ |
Sistema de alimentación | |
No. de la estación de los alimentadores | 68 PCS |
No. de la cabeza | 34 PCS |
Manera de alimentación |
Alimentador eléctrico con el motor doble |

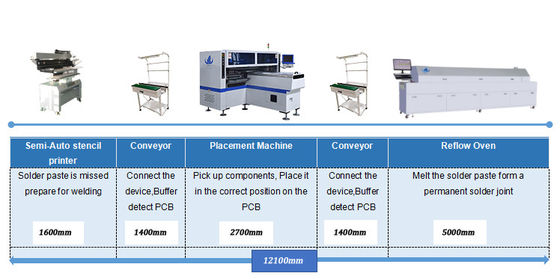

Introducción del arte de la producción de la luz del tubo del LED
Máquina de la impresora de la goma de la soldadura: La goma de la soldadura es plantilla impresa en el tablero del PWB a través de la plantilla de la impresora.
Máquina de la selección y del lugar: Monte el componente electrónico en la posición especificada respecto al horno de PCB.Reflow: Derrita la goma de la soldadura y fíjela al elemento de montaje.
Solo transportador: Examine la calidad de la asamblea y de la soldadura para amortiguar la cadena de producción.
Certificación
ETON obtiene varias tecnologías de la propiedad intelectual, incluyendo 9 patentes de la invención, 112 patentes prácticas, 12 que el software copyrights.ETON se valora como " premio 2015 de la innovación de la tecnología de la empresa de China empresa de alta tecnología de Guangdong” de la empresa de alta tecnología” de Shenzhen de la “de la “del "" de Shenzhen marca de alta tecnología” “LED” del TOP “premio especial” etc. de la contribución de la 4ta de China LED primero de la innovación industria del premio” el “.
Clientes:
ETON como el fabricante principal de selección de alta velocidad electrónica de la foto global y máquina del lugar, los productos se exportan más de 20 países y regiones, incluyendo la India, Vietnam, Túnez, Egipto, Turquía, Rusia, Tailandia, el etc. Tome la India como un ejemplo, nosotros tienen muchos clientes grandes en la India, tal como RK, SURYA, Fiem, Calcom, POLYCRB, etc. Hemos vendido sobre cientos máquinas a la India.
Servicio
Período 1year del mantenimiento del ※
La garantía de un año, durante garantía, cualquier pieza necesita ser reparada y substituido esté libre.
Mantenimiento del curso de la vida de software y del soporte físico del ※
El software de la actualización gratuita, software es alcance y se convierte por ETON, así que apoyamos actualizaciones enteras de la actualización gratuita del curso de la vida.
El ※ visita a clientes regularmente y recopila la información
Clientes de la visita regularmente. Asistimos a diversa exposición en diversas ciudades cada año, al mismo tiempo, nosotros visitaremos a clientes locales y apoyaremos nuestro servicio y recogeremos y sugerencias del cliente de la reacción a tiempo.
El ※ proporciona la información más reciente sobre tecnología y el equipo
Damos la sugerencia profesional de la tecnología con nuestros clientes. Y comparta las noticias de las actualizaciones a nuestros clientes
FAQ
1. ¿Cuántas máquinas venden en la India?
: Hasta ahora, tenemos venta de la máquina de los centenares en la India.
2. ¿No sé actuar la máquina y quererla requirieron experiencia?
: Nuestra máquina es muy fácil para actúa, varios días para entrenar son generalmente experiencia bastante y no requerida. El ingeniero de ETON ahora enseñará en línea y visitará su fábrica después de corona.
3. ¿Yo quiere producir llevó el bulbo, usted tiene máquina para eso?
: Sí, podríamos proporcionar la máquina entera de SMT para el bulbo llevado.
4. ¿Yo quieren producir 100 metros llevaron el rollo de la luz de tira para rodar, son F7S convenientes?
: F7S conveniente para una luz de tira del metro y del metro de la mitad, no conveniente para 100 metros. Pero tenemos dos módulos convenientes para que el rollo ruede la luz de tira, si usted quiere conocer más detalles sobre estos dos módulos, me entramos en contacto con por favor cuanto antes.
LÍNEA TALLER DE HT-F9 SMT PRODICTION
Cliente: Cliente indio
Ciudad: Delhi
Producto: Tira flexible del LED
El cliente estaba en otras luces LED antes, y entonces planearon producir tiras ligeras flexibles. La perspectiva de mercado es muy optimista. ETON ayudó al cliente a planear la cadena de producción de la luz de tira del LED, incluyendo la cadena de producción del remiendo: selección de la máquina-transportador-alto-velocidad y máquina de impresión semiautomáticas del lugar - transportador - horno del flujo, y soldadora también prevista, línea del sub-tablero, prensa de batir para el prodcution de la luz de tira del cliente los 5M.
El cliente puso en la producción en 2021, y la situación de producción es muy buena. Los técnicos de ETON instalaron la máquina en la fábrica del cliente, planearon el cableado, probaron la producción, y entrenaron a los ingenieros del cliente.
El proyecto del cliente era el muy acertado, que se convertía de los pocos fabricante en la India que puede proporcionar la luz de tira de los 5M. La fábrica para la producción de todas las tiras ligeras flexibles es muy competitiva, y ahora está planeando añade una nueva cadena de producción de SMT con ETON para ampliar categorías de la producción y de producto del LED. Para que rollo ruede la luz de tira.
