Datos del producto:
Pago y Envío Términos:
|
| Warranty: | 1 Year | Applicable components: | 0402 |
|---|---|---|---|
| Name: | SMD Chip Mounter,SMT Pick and Place Machine,SMT Chip Mounter | Application: | SMT Mounting Shooter Machine,SMT Production Line |
| Condition: | 100% Original,Brand-new | Mounting speed: | 180000 CPH |
| Type: | Automatic | Usage: | SMT Mounting Machine,LED |
| Feeders: | 68pcs | ||
| Alta luz: | CE de SMT Mounter de la luz del panel,Máquina de la asamblea del PWB SMT del motor linear,Máquina de la asamblea del PWB SMT de la luz del panel |
||

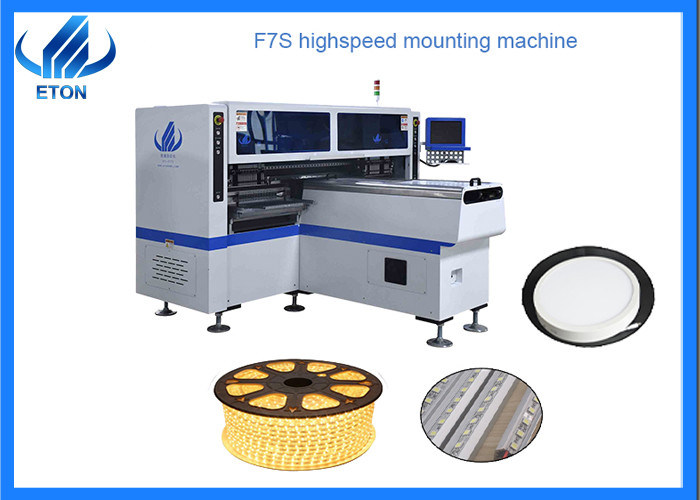

Luz del panel que hace mounter HT-F7S la máquina magnética del PWB del motor linear assebly
Características
Parámetro
| Modelo | HT-F7S |
| Dimensión | |
| Longitud | 2700m m |
| Anchura | 2300m m |
| Altura | 1550m m |
| Peso total | 1700kg |
| PWB | |
| Anchura de la longitud del PWB | Máximo: minuto de 1200*330m m: 100*100m m |
| Grueso del PWB | 0.5-5m m |
| Fijación con abrazadera del PWB | Presión ajustable neumática |
| Montaje de modo | Cosecha del grupo y colocación del grupo |
| O.S. | |
| Sistema | Windows7 |
| Software | R&D independientemente |
| Exhibición | Monitor de la pantalla táctil |
| Dispositivo de entrada | Teclado, ratón |
| Sistema de Vision | |
| No. de la cámara | 5 sistemas (cámara digital) |
| Alineación de Vision, corrección de la MARCA | |
| Repita el montaje de la precisión | ±0.02mm (precisión de la repetición) |
| Montaje de altura | ≦5mm |
| Montaje de velocidad | 150000~180000 CPH |
| Componentes | LED 3014/3020/3528/5050 y condensadores, resistores, puentes rectificadores, etc. |
| Espacio de los componentes | 0.5m m |
| Poder | 380AC 50 HERZIOS |
| Consumo de energía | 6kw |
| Condiciones | 23℃±3℃ |
| Transmisión del transportador | Max Length: 1200 milímetros |
| Velocidad de la transmisión | >500mm/sec |
| Dirección de transmisión | Solo (el left→ correcto o el right→ se fue) |
| Modo de transmisión | Impulsión en línea |
| Colocación de manera | Óptico |
| Suministro de aire | 0.4-0.6mpa (²) de los 4-6kgf/cm 150N/min |
| Control eléctrico | Investigación y desarrollo independiente por ETON |
| Sistema del módulo 1 de la tarjeta de control del movimiento | Investigación y desarrollo independiente por ETON |
| X, Y, manera de la impulsión de Z AXIS | Motor servo linear magnético de gama alta de motor+ |
| Sistema de alimentación | |
| No. de la estación de los alimentadores | 68 PCS |
| No. de la cabeza | 34 PCS |
| Manera de alimentación |
Alimentador eléctrico con el motor doble |
Introducción del arte de la producción de la luz del tubo del LED
Máquina de la impresora de la goma de la soldadura: La goma de la soldadura es plantilla impresa en el tablero del PWB a través de la plantilla de la impresora.
Máquina de la selección y del lugar: Monte el componente electrónico en la posición especificada respecto al horno de PCB.Reflow: Derrita la goma de la soldadura y fíjela al elemento de montaje.
Solo transportador: Examine la calidad de la asamblea y de la soldadura para amortiguar la cadena de producción.
Ventaja de la compañía
Equipo eficiente: Las mejores sugerencias del lineequipment lleno de SMT según su presupuesto y sitio.
Precio competitivo: Somos directamente fabricación de la máquina de la selección y del lugar de ETON, así que podemos darle el mejor precio competitivo con los materiales de alta calidad.
De alta calidad: Tenemos estrictamente control de calidad durante el allproduction de las materias primas a la máquina acabada.
Eficacia alta: Las piezas de Allmachines se hacen los byourselves, así que es conveniente controlar el timeschedule y la calidad oportunos.
Empaquetado
Todas las máquinas se embalan con vacío y el embalaje de madera como el que está en las imágenes.
Empaquetado de la película del paso 1.
Evite que la máquina el polvo, el agua, el desplome y sacuda.
El paso 2. añade el empaquetado de foam+film
La protección segura doble, evita que la máquina desplome y sacuda.
Empaquetado único de la hoja de lata del paso 3.
Añada el embalaje de la hoja de lata puede prevenir la película a partir de cero rota.
El paso 4. modificó el embalaje de madera fuerte del cartón para requisitos particulares
La madera fuerte modificada para requisitos particulares que embala para la nave del océano, las máquinas es oi del arreglo en el cartón de madera, para prevenir con eficacia la colisión y el choque.
Servicio
1. Antes de orden:
Apoyaremos la sugerencia profesional de la línea de SMT
Recomendaremos el mejor módulo según los productos
Suministraremos la mejor cita precio de fábrica
2. Después de orden:
La máquina tendrá la buena prueba y envejecimiento antes de enviar
Apoyamos la instalación y entrenamiento libre de la máquina, tiempo especial que apoyamos en línea el entrenamiento, y la enseñanza video.
Tenemos el equipo profesional de las después-ventas, podríamos solucionar problema cuanto antes
La garantía de la máquina es un año, durante garantía, cualquier pieza necesita ser reparada y substituido esté libre para los clientes.
FAQ
Q1: ¿Usted proporciona actualizaciones de software?
Para los clientes que compran nuestra máquina, podemos ofrecer el software actualizado libre para usted.
Q2: ¿Nuestra máquina necesita el suministro de aire?
Sí, la máquina necesita el suministro de aire.
Q3: ¿Esto es la primera vez que utilizo esta clase de máquina, es fácil actuar?
Tenemos vídeo del manual de usuario en inglés y de la guía para enseñarle a cómo utilizar la máquina. Y también coordinador financiero nuestros ingenieros de ultramar a su instalación y entrenamiento de la fábrica gratis.
Q4: ¿Cómo sobre la garantía?
Proporcione el período de garantía de un año. Fuera del período de garantía, tendremos 1-2 servicios a domicilio libres cada año
Q5: ¿Cómo puedo comprar la máquina de usted?
(1) consúltenos en línea o por el email;
(2) negocie y confirme el precio final, el envío, la forma de pago y otros términos; (3) envíele la factura del pro forma y confirme su orden;
(4) haga el pago según el método puesto en factura del pro forma;
(5) preparamos su orden en términos de factura del pro forma después de confirmar su pago completo. Y control 100% de la calidad antes de enviar; (6) envíe su orden vía expreso o por el aire o por el mar.
