El tablero rígido del PWB que hace el mounter HT-F7S 180000CPH para los microprocesadores del LED escoge y coloca la máquina

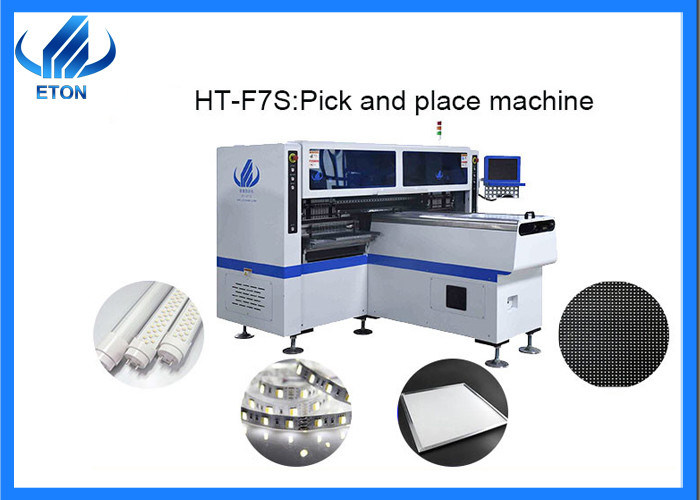

Tira de la máquina LED del montaje de HT-F7S SMT

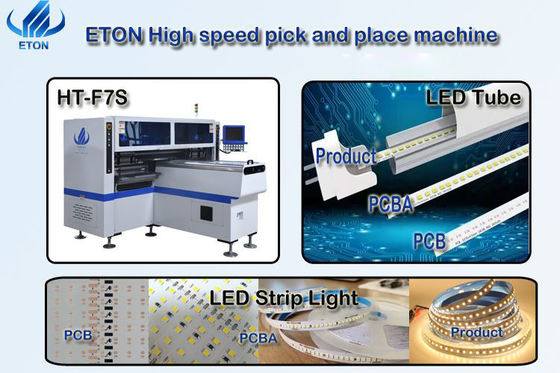

HT-F7S es aplicable hasta el tablero de la lámpara de los 0.6m, de los 0.9m, del 1.2m, la luz de tira de los 0.5m, del 1m LED y la lámpara del panel duros. Puede también producir la luz de tira del RGB.
2-4 clases de materiales se pueden pegar al mismo tiempo.
F7s es una máquina de alta velocidad que puede montar diversos productos. Como sabemos, en curso de velocidad cada vez mayor, muchos fabricantes elegirán sacrificar algunas funciones, tales como fabricación de un mounter dedicado a un producto. La diversa característica de la máquina de f7s producida por Eton es ésa como máquina de alta velocidad, él puede también montar una variedad de productos.
Además, también atrae fábricas de fabricación del LED. La exactitud del remiendo alcanza la precisión de la repetición de ±0.02mm, que es una gran ventaja para los productos alto-estándar del LED. Esta máquina mejorará ciertamente su calidad.
Parámetro
| Modelo |
HT-F7S |
| Dimensión |
| Longitud |
2700m m |
| Anchura |
2300m m |
| Altura |
1550m m |
| Peso total |
1700kg |
| PWB |
| Anchura de la longitud del PWB |
Máximo: minuto de 1200*330m m: 100*100m m |
| Grueso del PWB |
0.5-5m m |
| Fijación con abrazadera del PWB |
Presión ajustable neumática |
| Montaje de modo |
Cosecha del grupo y colocación del grupo |
| O.S. |
| Sistema |
Windows7 |
| Software |
R&D independientemente |
| Exhibición |
Monitor de la pantalla táctil |
| Dispositivo de entrada |
Teclado, ratón |
| Sistema de Vision |
| No. de la cámara |
5 sistemas (cámara digital) |
| Alineación de Vision, corrección de la MARCA |
| Repita el montaje de la precisión |
±0.02mm (precisión de la repetición) |
| Montaje de altura |
≦5mm |
| Montaje de velocidad |
150000~180000 CPH |
| Componentes |
LED 3014/3020/3528/5050 y condensadores, resistores, puentes rectificadores, etc. |
| Espacio de los componentes |
0.5m m |
| Poder |
380AC 50 HERZIOS |
| Consumo de energía |
6kw |
| Condiciones |
23℃±3℃ |
| Transmisión del transportador |
Max Length: 1200 milímetros |
| Velocidad de la transmisión |
>500mm/sec |
| Dirección de transmisión |
Solo (el left→ correcto o el right→ se fue) |
| Modo de transmisión |
Impulsión en línea |
| Colocación de manera |
Óptico |
| Suministro de aire |
0.4-0.6mpa (²) de los 4-6kgf/cm 150N/min |
| Control eléctrico |
Investigación y desarrollo independiente por ETON |
| Sistema del módulo 1 de la tarjeta de control del movimiento |
Investigación y desarrollo independiente por ETON |
| X, Y, manera de la impulsión de Z AXIS |
Motor servo linear magnético de gama alta de motor+ |
| Sistema de alimentación |
| No. de la estación de los alimentadores |
68 PCS |
| No. de la cabeza |
34 PCS |
| Manera de alimentación |
Alimentador eléctrico con el motor doble |
Perfil de compañía
El equipo Co., Ltd. de la automatización de Shenzhen ETON, se ha dedicado a la investigación
Máquina de la colocación de SMT y su equipo periférico durante 14 años. La compañía
también tiene una rama en la provincia de Jiangxi. La superficie total alcanza 50.000 metros cuadrados
y tiene el parque industrial más grande.
Exposición
Nuestros productos no sólo venden bien en China, pero también exportado a más de 20 países de ultramar,
por ejemplo Corea del Sur, la India, Vietnam, Túnez, Egipto, Turquía, Rusia, el Brasil, Irán y así sucesivamente. Y
también participamos en muchos en el extranjero y la exposición nacional.
En el extranjero: Exposición de Tailandia, exposición de Turquía, exposición de la India Bombay, exposición de la India Delhi,
Exposición de Paquistán, exposición de Egipto y otras.
Nacional: La exposición de la exposición, de Shangai Munich de Guangzhou Guangya y Chongqing llevaron la exposición
y así sucesivamente.
FAQ
¿Puede usted proporcionar una línea entera solución?
Sí, podemos. Podemos suministrar la línea de SMT y algunas líneas de montaje del LED.
¿Podemos modificar la máquina para requisitos particulares?
Por supuesto, toda nuestra máquina puede ser modificar para requisitos particulares.
¿Usted tiene de ultramar después de servicio de venta?
Sí, podemos proporcionar el soporte técnico en el extranjero. Si usted tiene cualesquiera problemas técnicos, nuestros ingenieros proveerán de usted la ayuda oportuna. En el extranjero, tenemos la oficina de la India, de Turquía y de Egipto y el ingeniero local, etc.
¿Esto es la primera vez que utilizo esta clase de máquina, es fácil actuar?
Es fácil actuar, la lengua de la máquina es inglesa, y le enseñaremos a la operación básica. Si usted todavía tiene cualesquiera preguntas, éntrenos en contacto con por favor por el email, el wechat, el teléfono, el Skype, el Whatsapp o la otra información de contacto.
¿Cuánto tiempo la entrega?
Cerca de 30 días.
