Luz de tira del software el 100m del R&D que hace el mounter de la colocación de SMT

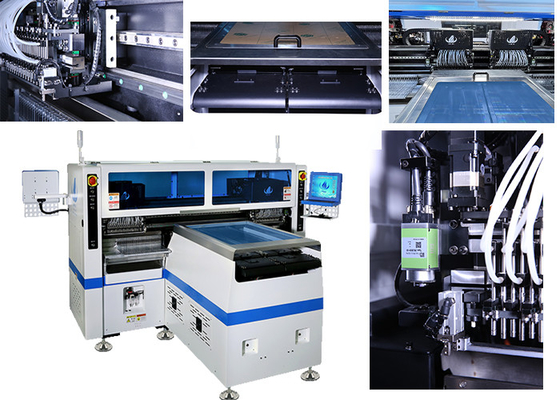

Características principales de la máquina

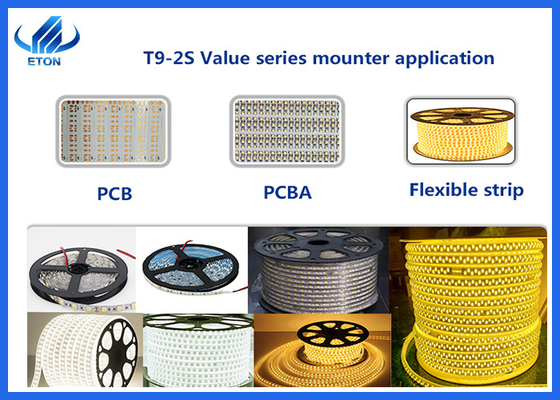

- Los componentes anchos se extienden: Las cabezas modulares de alta velocidad se aplican a LED 3014/3020/2835/5050 y los resistores, los condensadores, los puentes rectificadores etc.
- Detección que se escapa del componente único del diseño y función componente individual del repuesto. Expediente de la cámara del reconocimiento la posición que se escapa componente del PWB, y llenar el componente que falta por consiguiente.

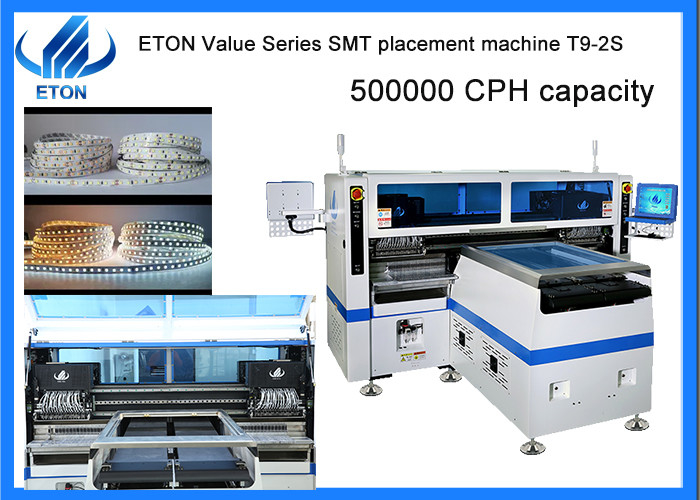

- Capacidad ultra de alta velocidad: 500.000 CPH
- Alimentador eléctrico inteligente, serie de alta velocidad favorable de la máquina.
- Ajuste la plataforma transportadora según el diverso rollo para rodar la tira, gama 250±10 milímetro, la gama de la longitud máxima es el 1M por ciclo.
- La distancia de la estación del alimentador se puede ajustar fexiblemente para alcanzar la cosecha del grupo y al grupo que colocan, para realizar la función del tiempo dos que escoge y que coloca una vez.
- La gama de estación del alimentador es doble de las clases de la colocación cuatro de materiales al mismo tiempo.
- Producción automática con la fecha de la identificación, la corrección y el componente perdido del terraplén automáticamente.
- La cámara del reconocimiento del vuelo, ninguna pausa para detectar la presencia o la ausencia de componentes, estado componente de la adsorción, previene errores de la colocación.
- La barra de fijación con abrazadera es conducida por el cilindro del aire para corregir los materiales tomados montando la cabeza.
- Con la función del componente perdido de relleno automáticamente, realice el taller sin tripulación de la industria 4,0.
- Denuncia con estándares del CE.
Parámetro principal de la máquina
| Modelo |
T9-2S |
| Dimensión |
(L) 3454* (W) 3035* (H) 1777 milímetros |
| Peso total |
3100 kilogramos |
| Tamaño del PWB |
250 mm* (±10) cualquier longitud |
| Grueso del PWB |
0.1-0.5 milímetros |
| Fijación con abrazadera del PWB |
Limpie la adsorción con la aspiradora, cilindro que afianza con abrazadera, anchura de pista ajustable |
| Montaje de manera |
Cosecha del grupo y colocación del grupo |
| Montaje de modo |
Carril doble + cuatro grupos de cabezas de la colocación |
| No. de la cámara |
10 sistemas (cámara digital) |
| Software |
R&D independientemente |
| Precisión de la repetición |
±0.05 milímetro |
| Montaje de altura |
≦5 milímetro |
| Montaje de velocidad |
Lado doble: 500.000 CPH
Solo lado: 250.000 CPH (velocidad óptima)
|
| Gama de los componentes |
LED 3014/3020/2835/5050 y resistores, condensadores, puentes rectificadores etc. |
| Consumo de energía |
9,6 KILOVATIOS |
| No. de la estación del alimentador |
Lado doble: 136 PCS (solo lado: 68 PCS) |
| No. de bocas |
Lado doble: 136 PCS (solo lado: 68 PCS) |
Línea solución de SMT
Nuestras exposiciones
Como compañía experimentada de negociar la selección de SMT y la máquina del lugar con más de 30 países y regiones a bordo, Eton ha participado en muchas exposiciones de países extranjeros, tales como exposición de la India Bombay, exposición de la India Delhi, exposición de Egipto, exposición de Turquía, exposición de Paquistán, etc. Y también tenemos participamos en nuestra exposición nacional, como la exposición de Guangzhou Guangya, la exposición de la luz de la exposición de Shangai Munich, de Chongqing LED, el etc.
Paquetes
Paso 1: El embalar en paquete de la película para prevenir el polvo y el agua a la máquina
Paso 2: Embalaje en el algodón de la espuma para proteger fuera de la máquina
Paso 3: El embalar en envasado al vacío a mantener seco de la máquina durante el transporte
Paso 4: Transporte en camión al puerto especificado
Servicio
Clientes de la visita regularmente y recopilar la información
Clientes de la visita regularmente. Asistimos a las diversas exposiciones en diversas ciudades cada año, al mismo tiempo, nosotros visitaremos a clientes locales y apoyaremos nuestro servicio y recogeremos obsevaciones sobre sugerencias del cliente a tiempo.
Proporcione la información más reciente sobre tecnología y el equipo
Damos sugerencias profesionales de la tecnología a nuestros clientes. Y comparta las noticias actualizadas con nuestros clientes
Servicio in situ
Tenemos algún sitio oficial en la India como Bombay y Nueva Deli, también tiene sitio en Egipto, Turquía que pueda proporcionar el servicio oportuno de nuestros ingenieros.
Según sus necesidades, el ingeniero jefe dedicado vendrá a su fábrica gratis instala y entrenándole cómo actuar la máquina.
