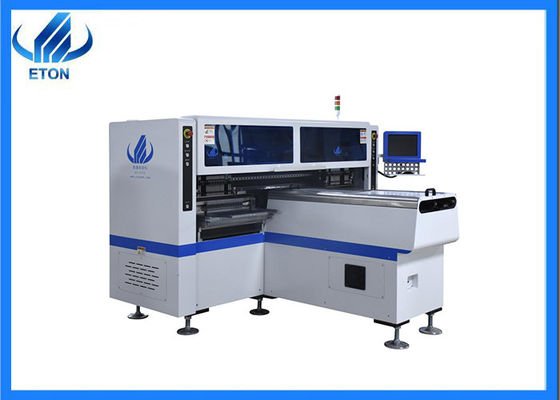

Luz del panel del tubo de la máquina LED del montaje de la alta capacidad
Descripción de producto
1. Esta máquina de montaje se equipa de 34 bocas de la succión y de la estación de 68 alimentadores. El modo de alimentación es motor doble alimentador electrónico. La bobina controlada de motor, alimentador realiza alimentando, control independiente, más exacto, reduciendo porcentaje de averías.

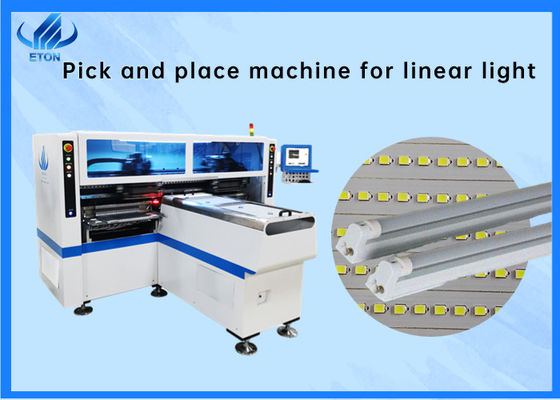

el tamaño máximo 2.The del tablero del PWB es 1200 * 330m m y el mínimo es 100 * 100m m. El grueso del tablero del PWB es 0.5-5m m. Puede ser utilizado para hacer tableros rígidos, tales como lámparas del panel y los tubos de la lámpara, además de tableros duros, una de las características más grandes de esta máquina son que puede también hacer tableros suaves, tales como tiras ligeras flexibles, que se utilizan para la decoración al aire libre.
3, cada barra del tornillo es controlado por un motor servo, que convierte el movimiento rotatorio del motor servo en el movimiento linear, de tal modo conduciendo a la cabeza de montaje de la colocación de la máquina para moverse en varias ocasiones en el carril de guía linear para montar componentes. Las barras múltiples del tornillo funcionan juntas, y motor servo y motor del ángulo para asegurar exactitud.
4, bajo condiciones óptimas, la capacidad realizable de montaje de la máquina de F7S es 180000 CPH, y los componentes que pueden ser instalados son led3014/3020/3528/5050 resistores, condensadores, puentes rectificadores, etc.
Los detalles
Sobre nuestra dimensión del esquema de la máquina
| longitud |
2700m m |
| Anchura |
2300m m |
| Altura |
1550m m |
| Peso total |
1700kg |
Nuestra máquina de HT-F7S es
cosecha del grupo y colocación del grupo
| Tamaño |
Tamaño máximo: 1200mm*330m m
Tamaño mínimo: 100*100mmh
|
| Grueso |
0,5--5m m |
| Montaje de la fijación con abrazadera |
Presión ajustable neumática |
| Montaje de altura |
≤5mm |
Sobre el sistema
| O.S. |
| Sistema |
Windows 7 |
| Exhibición |
Monitor de la pantalla táctil |
| Sistema de alimentación |
| No. De la estación de los alimentadores |
68 PCS |
| No. de la cabeza |
34 PCS |
| Manera de alimentación |
Alimentador eléctrico con el motor doble |
Sobre la transmisión
| Transmisión del transportador |
Longitud máxima: 1200m m |
| Velocidad de la transmisión |
>500 mm/sec |
| Dirección de transmisión |
Solo
(left→right/right→left)
|
| Modo de transmisión |
Impulsión en línea |
| Manera de la posición |
Óptico |
Otro
| Condiciones |
23℃±3℃ |
| Suministro de aire |
0.4-0.6mpa (²) de los 4-6kgf/cm 150N/min |
Tecnología patentada exclusiva
- Del R&D control electrónico independientemente
- Del R&D software independientemente
- El R&D indica independientemente el módulo 1 de la tarjeta de control fijado
- El R&D agrupa independientemente para tomar y grupo a montar
Puntos culminantes de la máquina
- Calibración automáticamente, alta precisión, disponible para el RGB
- Sistemas de la cámara digital 5:
Alineación de Vision, corrección de la MARCA
- Adopte el motor linear magnético de gama alta, motor servo
TRES ALTOS
- Dos módulos de montaje, 17 bocas para cada parte de montaje, la parte A y la parte B se pueden montar por separado o síncrono
- Repita el montaje de la precisión: ±0.02 milímetro (precisión de la repetición)
- Alto-productividad:
- Alcance 180000 CPH de la capacidad
DESPUÉS DE QUE SERVICIO DE VENTAS
Oficina del servicio global: La India ·Turquía · Vietnam ·Egipto · Paquistán
- Soluciones profesionales:
Proporcione la línea completa profesional soluciones de SMT.
Servicio de la fábrica de la garantía de un año. Todas las piezas dañadas dentro del período de garantía serán substituidas gratuitamente.
- Instalación libre del instalación-En-sitio libre para asegurar la producción lisa.
- Entrenamiento técnico libre: Entrenamiento profesional del funcionamiento y del mantenimiento.
- Soporte técnico libre: 7 *24ayudasen líneatécnicas.
- Actualización de software libre: Curso de la vida entero de la actualización de software libre de la oferta
NUESTRA COMPAÑÍA
Tenemos una historia por más de diez años
ETON es una fabricación y proveedor de proceso de la solución que se centran en el R&D, la producción, ventas y el servicio de la selección de alta velocidad de SMT y el lugar machine.ETON que se especializa en esta industria durante 12 años.
Disfrutamos de muchos honores
ETON es el fabricante principal de máquina de alta velocidad optoelectrónica global de la selección y del lugar, los productos se exporta a más de 20 países y regiones, incluyendo la Corea del Sur, la India, Vietnam, Túnez, Egipto, Turquía, Rusia, el Brasil etc. ETON obtienen varias tecnologías de la propiedad intelectual, incluyendo 9 patentes de la invención, 112 patentes prácticas, 12 derechos reservados del software. ETON se valora como “premio de alta tecnología 2015 de la innovación de la tecnología del "" LED de la marca del TOP de Shenzhen del "" de la empresa de China de la empresa de Shenzhen del "" de Guangdong del "" de alta tecnología de alta tecnología de la empresa” “premio especial “etc. de la contribución de la 4ta de China LED primero de la innovación industria del premio” el “.
