Datos del producto:
Pago y Envío Términos:
|
Garantía: | 1 año | Nombre: | SMT escoge y coloca la máquina |
---|---|---|---|
Fuente de alimentación: | 380AC 50HZ | Condición: | Original del 100% |
Peso: | 1700kg | Montaje de velocidad: | 250000CPH |
Dimensión: | 2700*2300*1550m m | alimentadores: | 68 |
Grueso del PWB: | 0.5-5 milímetros |
Descripción de producto

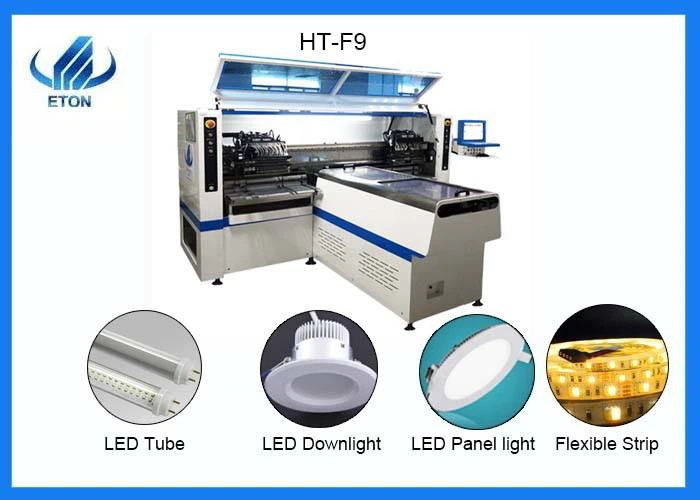

HT-F9, selección del brazo dual LED y máquina de alta velocidad lineares magnéticas del lugar
1. Tecnología, cosecha exclusiva del grupo y el pegarse patentados del grupo, ahorrando la época de las bocas de la succión que cogen los materiales
2. 68 bocas, 68 alimentadores, cuatro diversos materiales se pueden remendar al mismo tiempo
3. La capacidad de producción ideal puede alcanzar 250000CPH
4. X, impulsión de Y AXIS por el motor linear magnético de gama alta y el motor servo
Parámetro
Nombre de producto | máquina de la selección y del lugar |
Modelo | HT-F9 |
PWB Length&Width | Máximo: minuto de 1200*330m m: 100*100m m |
Grueso del PWB | 0.5-5m m |
Software | Ventana 7 |
Exhibición | Monitor de la pantalla táctil del LED |
Repita el montaje de la precisión | ±0.02mm (precisión de la repetición) |
Montaje de altura | ≦5mm |
Montaje de velocidad | 200000~250000 CPH |
Componentes | LED 3014/3020/3528/5050 y condensadores, resistores, puentes rectificadores, etc. |
Explicación de algunas funciones
El tablero del PWB se fija mediante la presión neumática ajustable, usando un cilindro del aire para la fijación. Primero, el cilindro de colocación del aire funciona para hacer la parada del tablero del PWB en la posición determinada, y entonces el cilindro lateral del aire de la abrazadera funciona para hacer el tablero del PWB se adhiere al borde fijo del carril para asegurarse de que es perpendicular a la dirección del movimiento de la cabeza de montaje. Entonces, el cilindro superior del aire de la placa funciona para hacer el tablero del PWB horizontal, asegurándose de que el PWB no se mueve durante el montaje, y es siempre paralelo al avión de la boca de la succión tanto cuanto sea posible, diversos tableros del PWB pueden ser fijados ajustando la altura y la posición del perno del eyector.
La máquina HT-F9 de la selección y del lugar se equipa de cinco cámaras, que es una cámara para ajustar el espaciamiento de la boca fotografiando el centro de la boca; Dos que el alimentador ajustó cámaras ajustan el espaciamiento del alimentador tirando la línea de centro de la escala del asiento del alimentador; Una cámara de la marca es utilizada para realizar el procedimiento de montaje del tablero del PWB explorando el punto de la marca como referencia. La cámara del depuración de la boca y la cámara de la eliminación de errores del alimentador se utilizan para eliminar errores antes de usar, y la cámara de la marca y la cámara de la eliminación de errores de la boca se utilizan en la producción.
Tablero aplicable del PWB
1. PWB rígido: F9 puede acomodar un tablero del PWB con una longitud de 1200 * 330m m, y se puede utilizar para hacer tableros rígidos, tales como lámparas del panel y tubos de la lámpara.
PWB 2.Flexible: Además de tableros duros, una de las características más grandes de esta máquina es que puede también hacer tableros suaves, tales como tiras ligeras flexibles, que se utilizan para la decoración al aire libre.
Compañía

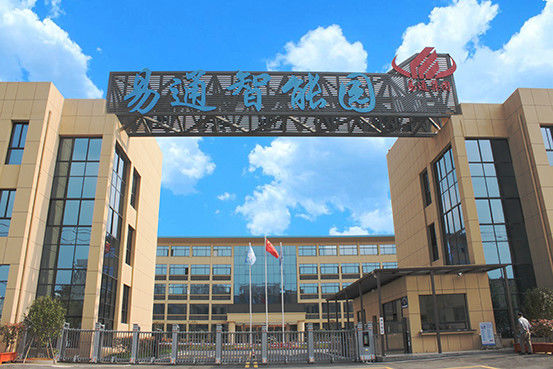

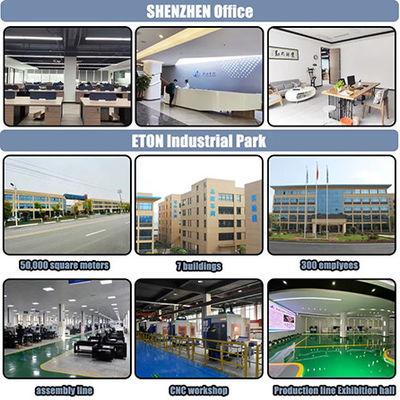

Equipo co., LTD.is un fabricante profesional de selección y máquina de la automatización de Shenzhen Eton del lugar. Nuestra de la compañía investigación, desarrollo, diseño y fabricante independientemente un sistema de la selección de SMT de la buena calidad y de la máquina de alta velocidad del lugar. Eton también tiene su propio parque industrial en Jiangxi. Somos una compañía potente con nuestra propia producción de R y de D y ventas. Y recibimos varias patentes publicadas por el certificado y la ayuda del estado. Hoy en día, hemos servido muchas fábricas y disfrutamos de la buena reputación.
Nuestro servicio
Oficina del servicio global: La India·Turquía·Vietnam·Egipto·Paquistán
Soluciones profesionales: Proporcione la línea completa profesional soluciones de SMT
Garantía libre: Servicio de la fábrica de la garantía de un año. Todas las piezas dañadas dentro del período de garantía serán substituidas gratuitamente
Instalación libre: Instalación libre in situ para asegurar la producción lisa.
Entrenamiento técnico libre: Entrenamiento profesional del funcionamiento y del mantenimiento.
Soporte técnico libre: 7 * 24 ayudas en línea técnicas.
Actualización de software libre: Curso de la vida entero de la actualización de software libre de la oferta
FAQ
Q1: ¿Su producto será seguro de utilizar?
: Por supuesto, hemos importado los sensores del límite. Si alguien consigue demasiado cercano, pararán el trabajar para asegurar seguridad humana.
Q2: ¿Cuánto tiempo está el período de garantía para su producto?
: Eficaz después de la instalación, con un período de garantía de un año
