Datos del producto:
Pago y Envío Términos:
|
Garantía: | 1 año | Componentes aplicables: | 0402 |
---|---|---|---|
Nombre: | SMT escoge y coloca la máquina | Fuente de alimentación: | 380AC 50HZ |
Condición: | Original del 100% | Peso: | 2500KG |
Montaje de velocidad: | 90000CPH | Dimensión: | 3150*2250*1650mm |
Alimentadores: | 24 | Grueso del PWB: | 0,5 ~ 5 mm |

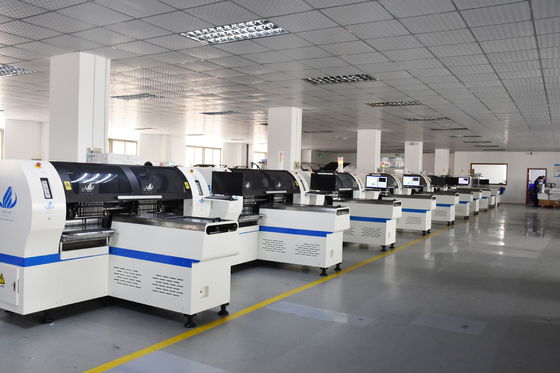

HT-E8D: Placa de la impulsión de la lámpara del camino de SMT Mounter de la luz del panel de la cámara de los sistemas 90000CPH 4
Descripción de producto
El HT-E8D-1200 es un mounter de alta velocidad multifuncional de SMT del maglev del módulo dual. Este modelo del módulo dual es controlado por dos sistemas, y cada módulo es controlado por un sistema de programas independientes. Los dos módulos son independiente de uno a, así que significa que el PWB dos puede ser producido simultáneamente y dos diversos productos pueden ser fabricados.
Parámetro
Nombre de producto | Mounter de SMT |
Modelo del producto | HT-E8D-1200 |
Longitud | 3150m m |
Anchura | 2250m m |
Altura | 1650m m |
Peso total | 2500kg |
Grueso del PWB | 0.5-5m m |
Fijación con abrazadera del PWB | Presión ajustable neumática |
Tamaño del PWB |
Máximo: 1200*300m m Minuto: 100*100m m |
Cámara de NO.of | 4 sistemas |
Bocas de NO.of | 24 PCS |
Estación del alimentador de NO.of | 48 PCS |
Papel de los componentes de la máquina
1. Cámara de la MARCA: Realice el procedimiento de instalación para el tablero del PWB explorando el punto de la marca como prueba patrón.
2. Cámara de la identificación del vuelo: Tome las fotos de los componentes tomados por el jefe de montaje del mounter de SMT, compare los procedimientos de montaje hechos por la cámara anterior de la marca, y calcular si la remuneración está necesitada para montar componentes positivos
3. Motor linear de la levitación magnética: El rotor genera un campo magnético a través de la conexión de alimentación externa. El estator sí mismo es un imán permanente. La interacción entre el rotor y los polos magnéticos hace a la cabeza de montaje moverse en varias ocasiones.
4. Regla que ralla: Utiliza el principio óptico de reja para trabajar, y es un dispositivo de la medida y de reacción. Tiene alta exactitud de la detección y velocidad rápida de la respuesta, que determina hasta cierto punto la exactitud del montaje principal.
5. Carril de guía linear: para apoyar y dirigían las piezas móviles (cabezas del montaje, plataformas del transporte), y realizan los movimientos repetidores de alta precisión en la dirección especificada.
6. Boca: La boca de la succión de un mounter multifuncional de SMT de la colocación se compone generalmente de la aleación y de cerámica, pero es fácil romperse.
Tipo de la boca de la succión
3014
|
3014,4014,2020, pequeña resistencia, capacitancia, etc |
3528 | 3528,5630,5730, pequeña resistencia, capacitancia, etc |
5050 | 5050, IC, componentes heterosexuales, resistencia grande, capacitancia, etc |
Perfil de compañía
Compañía de ETON
Equipo Co., Ltd. de la automatización de Shenzhen ETON -----Fabricante de selección de SMT y de máquina automáticas del lugar. Nuestro producto que desempeña un papel determinante en esta industria. Hemos fijado una cooperación y una sociedad duraderas con la mayoría de los clientes. Acoja con satisfacción con gusto a todos los clientes para visitar a nuestra compañía para la amistad y la cooperación.
FAQ
Q1: ¿Hay diferencia entre el HT-E8S-1200 de su compañía y HT-E8D-1200?
: El mounter de dos SMT es funcionalmente idéntico, salvo que el E8S es un mounter de SMT del grupo del solo modo, y el E8D es un mounter bimodal de SMT del grupo. El E8S tiene una capacidad de producción de 45000 CPH, y el E8D tiene una capacidad de producción de 90000 CPH, dos veces de que del E8S.
Q2: ¿Cuáles son las diferencias entre el mounter multifuncional de SMT y el mounter dedicado de SMT en los productos aplicados?
: La máquina multifuncional es conveniente para una variedad de productos, tales como burbujas de la bola, pantallas de visualización, impulsiones, etc., con una exactitud de montaje más alta, pero al mismo tiempo, la velocidad de montaje es más lenta comparada a las oportunidades dedicadas; La máquina dedicada se utiliza principalmente para los productos lineares tales como tubos ligeros y tiras ligeras suaves, con los requisitos menos rigurosos para montar exactitud y una velocidad de montaje más rápida.
