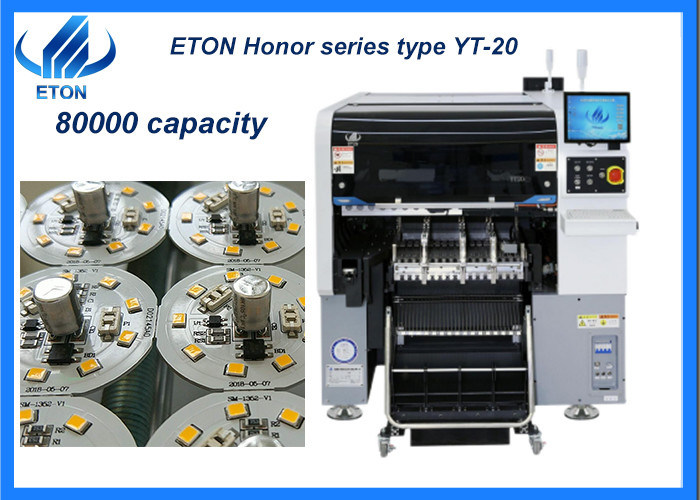

La nueva serie de valor alcanza 80000 cabezas del mounter 20 de CPH SMT
Características principales de la máquina
- Adopte la cabeza modular multi de alta velocidad, apliqúese al microprocesador grande ultra pequeño del microprocesador 0201~40*40m m, una gama componente más ancha;
- La cámara a estrenar de la visión del vuelo mejora el funcionamiento del reconocimiento, tamaño hasta 40*40m m, se aplica a BGA o a CSP etc;
- Dispositivo de detección del vacío: Cada cabeza de la colocación con la función de detección independiente, que mejora la estabilidad del equipo y la confiabilidad del producto;
- Capacidad ultra de alta velocidad: Adopte el motor linear magnético de gama alta, el sistema servo y la cabeza modular de la función multi, la capacidad creciente en el 25% comparado con la máquina tradicional, alcance óptimo 80000 CPH de la velocidad;
- Cabeza uno mismo-desarrollada a estrenar de la colocación de la alta precisión;
- La cámara del reconocimiento de marca de la alta exactitud de la cosechadora con la cámara fija de la visión del vuelo, asegura exactitud de la colocación;
- Ranura doble 32PCS, paquetes del carro del muelle del lado de la bobina: 64PCS (sola ranura 16PCS, paquetes del carro del muelle del lado de la bobina: 32PCS), libremente cambiando entre atracar el alimentador del carro y de la bandeja de IC (alimentador de la bandeja de IC: Opción)
- Alimentador elegante de la cinta de la Doble-cabeza: Alimentador eléctrico inteligente de la bobina de la cabeza doble de la serie de la ayuda YT, ópticamente corrigiendo la posición de alimentación del componente, puede alcanzar la alimentación estable, exacta y de alta velocidad;
- La cabeza de la colocación adoptar la detección independiente del vacío, mejora funcionamiento de la colocación;
- La programación off-line, ahorra la época del ciclo del cambio;
- Función de aprendizaje inteligente del AI del software y función de la optimización automática.
- Dos pórticos, 20 spindles*2 pórtico, 40 ejes totales;
- El PWB flexible que maneja las capacidades, carril doble, pórtico puede montar el mismo PWB grande al mismo tiempo, realizando la producción flexible.
Parámetro principal de la máquina
| Modelo |
YT-20 |
| Tamaño del PWB |
Tamaño máximo: 500*450 milímetro (solo lado)
500*300 (lado doble)
Tamaño mínimo: 50*50 milímetro
|
| Grueso del PWB |
0.5-4.5 milímetros |
| Fijación con abrazadera del PWB |
Cilindro que afianza con abrazadera, anchura de pista ajustable |
| Carril |
2 carriles, 2 pórticos (el carril 1,4 es el carril fijado) |
| Software |
R&D independientemente |
| Sistema de la gestión de producción MES |
Modificado para requisitos particulares (opción) |
| Programación off-line |
Disponible |
| Cámara |
Cámara inferior de la identificación del vuelo del reconocimiento de la cámara de la visión
|
| Precisión de la repetición |
±0.02 milímetro |
| Montaje de altura |
≦15mm |
| Modo de la posición |
Óptico |
| Velocidad óptima |
80000 CPH |
| Gama componente |
Alimentador etc. paquetes de la bobina de 0201~40*40 milímetro y de la bandeja mínimos de IC. |
| Modo de la posición |
Óptico |
| Cabezas de No.of |
Ranura doble 32PCS, paquetes del carro del muelle del lado de la bobina: 64PCS (solo
ranura 16PCS, paquetes del carro del muelle del lado de la bobina: 32PCS), cambiando libremente
entre atracar el alimentador del carro y de la bandeja de IC (alimentador de la bandeja de IC: Opción)
|
| Manera de alimentación |
Alimentador principal doble inteligente |
| X, Y, manera de la impulsión de Z AXIS |
Motor linear magnético de gama alta + motor servo |
Certificados
Como fabricante experimentado en la máquina de SMT, obtuvimos varias tecnologías de la propiedad intelectual, incluyendo 9 patentes de la invención, 112 patentes prácticas, 12 derechos reservados del software, con nuestro departamento ganado del R&D para la producción y la inspección. Y también ganó los certificados de ultramar como CE, CCC, SIRA,
etc.
Paquetes
Nuestro paso del paquete es seguir soplar:
PASO 1: Película que empaqueta para prevenir el polvo y el agua;
PASO 2: Embalando en un estiramiento del algodón de la espuma una película para proteger fuera de la máquina;
PASO 3: Paquete del papel del vacío y bolso a prueba de humedad, mantener seco durante el transporte;
PASO 4: Equipe de las cajas de madera robustas para asegurar la seguridad de la máquina, después del transporte en camiones al puerto especificado.
Entrega: por el mar, aire, transporte por tierra.
Servicio
Proporcione un servicio conveniente para nuestros clientes es la misión vital para nuestra compañía, con seguridad, aquí son algunas extremidades como soplar:
- Proporcione una cadena de producción entera
- Dentro del período de garantía, cualquier problema de la máquina, o el reemplazo de accesorios está libres de solucionar
- Después del período de garantía, cada año arreglaremos a ingenieros para comprobar o en línea actuando la máquina 1-2 veces libremente
- Disfrute para arriba de un grado libre de la máquina
FAQ
Q. ¿Cuál es su velocidad real de sus productos?
A. Para la velocidad real de la máquina que es obligada por muchos factores, que se relacionaron con el número de los componentes, la época de enviar el tablero del PWB y de recibir al tablero, etc. Y es decidir para los productos y las necesidades reales.
Q. ¿Si necesito una línea perfecta de la máquina puede usted proveer?
A. Sí, para los requisitos de una línea entera para la producción, tenemos equipo profesional para compensar una cadena de producción perfecta para sus productos, debido a nosotros tenemos los 50000 metros cuadrados del parque industrial y del personal excelente del R&D, que pueden producir 50 sistemas de la máquina por mes.
Q. ¿Cómo estaban sus servicios?
A. Aseguramos a nuestros clientes para disfrutar de una experiencia óptima del servicio de la comunicación y de las necesidades relevantes de la máquina de la instalación, del mantenimiento y para arriba del grado libre.
