Datos del producto:
Pago y Envío Términos:
|
| Modelo: | HT-F7S | Nombre: | máquina de la selección y del lugar |
|---|---|---|---|
| Cabezas: | 34PCS | estación del alimentador: | 68PCS |
| Manera de alimentación: | alimentador eléctrico con el motor doble | montaje de modo: | cosecha del grupo y colocación del grupo |
| Tamaño del PWB: | Máximo: 1200*330m m Minuto: 100*100m m | ||
| Alta luz: | Línea de ensamblaje de luces LED de 68 alimentadores,línea de ensamblaje de luces LED de 6kw,máquina de fabricación de tubos LED con alimentador eléctrico |
||
línea de montaje de luz led máquina semiautomática para tubo de luz de 1,2 m 6kw de potencia y estación de 68 alimentadores
El parámetro de la máquina para fabricar tubos
|

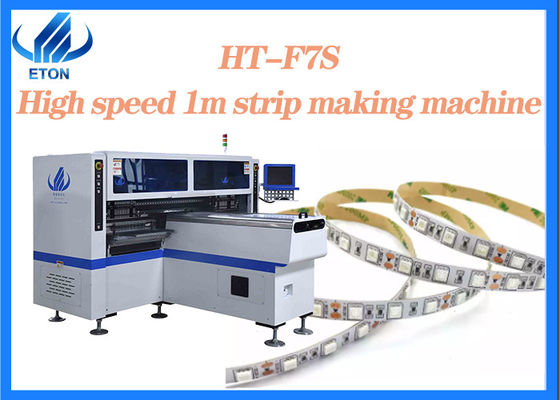

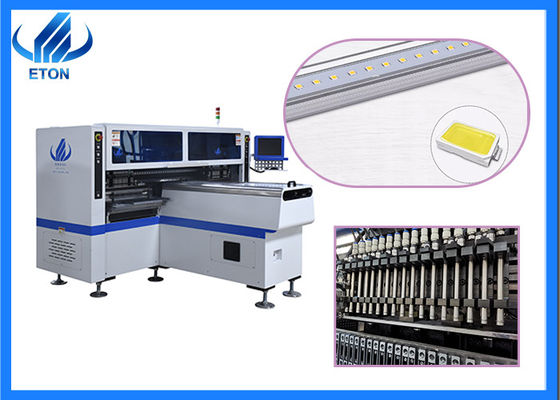

Montador smt de alta velocidad ETON para tubo de luz
|
|
| Ancho de longitud de placa de circuito impreso | Máx.: 1200*330 mm Mín.: 100*100 mm |
| Espesor de placa de circuito impreso | 0,5-5 mm |
| Sistema | Windows7 |
| Software | I+D de forma independiente |
| Velocidad de montaje | 150000~180000 CPH |
| Componentes | LED 3014/ 3020/ 3528/ 5050 y condensadores, resistencias, puentes rectificadores, etc. |
| Espacio de componentes | 0,5 mm |
| Fuerza | 380AC 50 HZ |
| Transmisión del transportador | Longitud máxima: 1200 mm |
| Velocidad de transmisión | >500 mm/s |
| forma de posicionamiento | Óptico |
| Suministro de aire | 0,4-0,6 mpa (4-6 kgf/cm²) 150 N/min |
| Modo de accionamiento del eje X, Y, Z | Motor lineal magnético de gama alta + servomotor |
| No. de Estación de Alimentadores | 68 piezas |
| Nº de cabeza | 34 piezas |
| Dimensión | 2700*2300*1550mm |
| Peso total | 1700kg |
| Sujeción de PCB | Presión neumática ajustable |
| Modo de montaje | Selección de grupo y lugar de grupo |
| Precisión de montaje | ±0,02 mm (repetición de precisión) |
| Altura de montaje | ≦5 mm |
| Nº de cámara | 5 juegos (cámara digital) |
| Alineación de la visión, corrección MARK | |
| El consumo de energía | 6kw |
| Entorno operativo | 23 ℃ ± 3 ℃ |
| Dirección de transmisión | Individual (izquierda→ derecha o derecha→ izquierda) |
| Modo de transmisión | unidad en línea |
| Mando electrico | Investigación y desarrollo independientes por ETON |
| Módulo de tarjeta de control de movimiento 1 juego | Investigación y desarrollo independientes por ETON |
| forma de alimentación | Alimentador eléctrico con doble motor |
Característica
1. Aplicar a: PCB rígido de 0,6 M, 0,9 M, 1,2 M y tira flexible de LED de 0,5 M, 1 M.Produce de 2 a 4 tipos de materiales a la vez.
2. Velocidad de montaje: 150000- 180000 CPH
3. alta productividad: los módulos de montaje cada juego de 18 boquillas, un total de 68 estaciones de alimentación y 34 cabezales
La línea de producción para la producción de tubos Led.
Tenemos una gama completa de equipos de línea de producción de máquinas de recoger y colocar, por lo que tenemos sugerencias profesionales para que usted construya la línea de producción.
A continuación, se sugieren los pasos básicos para el progreso y el equipo de pick and place:
Certificados
ETON no solo ocupa la posición de liderazgo en el campo de las máquinas de colocación fotoeléctricas de alta velocidad, sino que también ha logrado un gran avance en el campo de las máquinas de colocación de alta velocidad smt, ha desarrollado con éxito una variedad de máquinas de colocación universales de alta velocidad smt rentables.
ETON ha obtenido una serie de tecnologías de propiedad intelectual, un total de 133 patentes, incluidas 9 patentes de invención, 112 patentes prácticas, 12 derechos de autor de software, también obtuvo certificados de ultramar como CE, CCC, SIRA, etc.
Nuestras Exposiciones
Participar en varias exposiciones en China y en el extranjero cada año.
Exposiciones nacionales: Exposición de Guangzhou Guangya, Exposición de Shanghai Munich, Exposición de luces LED de Chongqing, etc.
Exposiciones extranjeras: Exposición India Mumbai, Exposición India Delhi, Exposición Egipto, Exposición Turquía, Exposición Pakistán, Exposición Tailandia, etc.
Mercado
Nuestros productos se han exportado a más de 30 países y regiones, incluidos Corea del Sur, India, Vietnam, Túnez, Egipto, Turquía, Rusia, Brasil, etc. Y estos son algunos de nuestros grandes clientes:
SURYA, POLYCAB, FIEM, RK, GK, TECHNO LED, CALCOM, ACK, KENDAL, RangDong, UNISTAR, etc.
