Datos del producto:
Pago y Envío Términos:
|
nombre: | ET-AL1025L | Fuente de alimentación: | CA: el 220±10%, 50/60HZ 1Φ 1.5KW |
---|---|---|---|
Garantía: | 1 año | Condición: | Nuevo |
Peso: | Aproximadamente: 600Kg | Dimensión: | 1754 (L) X1249 (W) X1600 (H) milímetro |
Impresión de exactitud: | ±0,025 mm | Sistema de limpieza: | Limpieza manual |
Alta luz: | impresora de la plantilla de SMT de la tira del 100m,impresora de la plantilla de SMT de la tira de los 25m,Impresora automática de la plantilla de la cabeza programable |

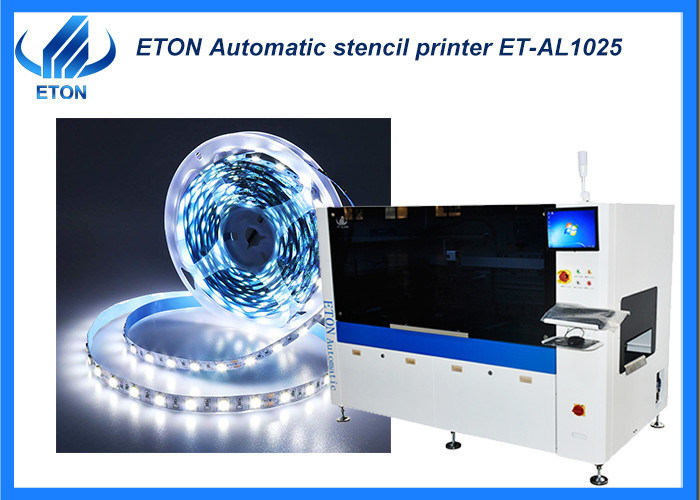

los 25m, los 50m, impresora de sistema hacia abajo auto de la alineación de la visión del 100m SMT
Configuración del equipo
●Cabeza de impresión programable de la suspensión;
los sistemas del *Two de impulsión de motor de escalonamiento, la presión del raspador delantero y trasero se pueden ajustar por separado para asegurar la inconsistencia de la impresión delantera y trasera causada por la deformación del cansancio del material del raspador;
*Effectively controle el movimiento, mejore la eficacia de impresión, y prevenga la salida de la goma de la soldadura;
●El raspador de acero inoxidable estándar, diseño único, mejora la vida de servicio de la cuchilla;
●Sistema hacia abajo de la alineación de la visión;
●Ajuste del carril de guía del CNC;
●Ordenador controlado industrial, sistema operativo del interfaz de Windows XP;
●Sistema de diagnóstico del software incorporado;
●Interfaz de SMEMA.
Parámetro técnico
Marcos de pantalla | Min Size | 850m m |
Max Size | 550m m | |
Grueso | 25~45m m | |
FPCB Min Size | 50m m | |
FPCB Max Size | 260m m | |
Grueso de FPCB | 0.5~5m m | |
Alabeo de FPCB | Diagonal máxima el 1% de FPCB | |
Altura del transporte | 900±40m m | |
Dirección del transporte | De izquierda a derecha | |
Velocidad de transporte | 1000mm/S máximos programables (ajustable) | |
Ubicación del tablero | Sistema de apoyo | Plataforma que levanta la tensión |
Fijación del sistema con abrazadera | Abrazadera del borde fija | |
Cabeza de impresión | La independiente dos motorizó las cabezas de impresión | |
Velocidad del enjugador | 6~300mm/sec | |
Presión del enjugador | 0~10Kg/cm2 | |
Ángulo del enjugador | 55° (estándar) | |
Tipo del enjugador | De acero inoxidable (estándar), plástico | |
Velocidad de la separación de la plantilla | 0.1~20mm/sec programable | |
Sistema de limpieza | Limpieza manual | |
Gamas de ajuste de la tabla | X: ±5mm; Y: ±5mm; θ: ±2° | |
Máquina | ||
Repita la exactitud de la posición | ±0.01mm | |
Impresión de exactitud | ±0.025mm | |
Duración de ciclo | ≤9s (excluya la impresión y la limpieza) | |
Aire requerido | 4.5~6Kg/cm2 | |
Potencia de entrada | CA: el 220±10%, 50/60HZ 1Φ 1.5KW | |
Método de control | Control de la PC | |
Dimensiones de la máquina | 1754 (L) X1249 (W) X1600 (H) milímetro | |
Peso de la máquina | Aproximadamente: 600Kg | |
Transporte de FPCB sobre altura de placa | 20m m |
Uso de la máquina
Nuestra ventaja
ETON es el pionero del campo de la máquina de SMT en China que tienen más de 11 años de experiencias. Y poseyó CCC, SIRA, certificados del CE con 9 patentes de la invención, 112 patentes prácticas, 12 derechos reservados del software de las tecnologías de la propiedad intelectual.
Mercado de ultramar: Los productos exportaron a más de 30 países y regiones, incluyendo la Corea del Sur, la India, Vietnam, Túnez, Egipto, Turquía, Rusia, el Brasil etc.
Nuestras exposiciones
Eton ha participado en muchas exposiciones de países extranjeros, tales como exposición de la India Bombay, exposición de la India Delhi, exposición de Egipto, exposición de Turquía, exposición de Paquistán, etc y comercio con más de 30 países. Además, tenemos participamos en nuestra exposición grande nacional, como la exposición de Guangzhou Guangya, la exposición de la luz de la exposición de Shangai Munich, de Chongqing LED, el etc.
Envío y entrega
En cuanto a la parte del envío y de la entrega, hay tres maneras para su referencia, y la manera diferente está para diversas situaciones:
Transporte de tierra: conveniente para los países interiores y él es asequible;
Flete aéreo: para bueno urgente, y ella es la manera más costosa del transporte;
Envío: Es conveniente para las mercancías pesadas, y la conveniencia y más barato del envío que es fácil para que los clientes acepten la hora de llegada de las mercancías.
