Datos del producto:
Pago y Envío Términos:
|
| Modelo: | HT-T9-2S | name: | pick and place machine |
|---|---|---|---|
| Gama de productos: | los 5m, 10m, los 25m, los 50m, rollo del 100m para rodar la tira llevada larga | estación del alimentador: | 136PCS |
| Cabezas: | 136PCS | Manera de alimentación: | Alimentador inteligente de doble cabezal |
| montaje de modo: | Recogida en grupo y colocación en grupo |

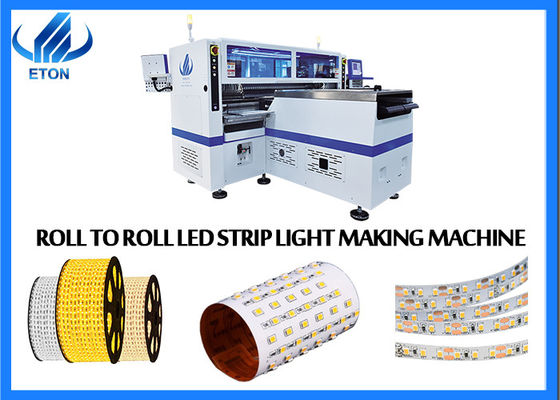

Selección de SMT y máquina del montaje del lugar para que rollo del 100M ruede la tira larga del LED con 500000 CPH
Características:
1: Produciendo con producir 4 tipos de materiales al mismo tiempo con alta capacidad, disponibles para 1M, 5M, 50M o cualquier longitudes de la tira y del rollo flexibles de rodar.
2: Se dobla el módulo del brazo cuatro, 17 bocas para cada parte de montaje, la parte A o la parte B se puede montar por separado o síncrono.
3: Calibración automáticamente, alta precisión, disponible para el RGB
4: Tecnología exclusiva de la patente: Grupo a escoger y grupo a montar
Parámetro tachnical de la máquina
| Modelo | T9-2S |
| Dimensión | 3454x3035x1777m m |
| Peso total | 3100kg |
| /PCB | |
| Anchura de la longitud del PWB | 250 (±10) longitudes mm*Any |
| Grueso del PWB | 0.1-0.5m m |
| Fijación con abrazadera del PWB | Limpie la adsorción con la aspiradora, cilindro que afianza con abrazadera, anchura de pista ajustable |
| Montaje de modo | Cosecha del grupo y colocación del grupo |
| O.S. | |
| Sistema | Windows 7 |
| Software | R&D independientemente |
| Exhibición | Pantalla LED |
| Sistema de MES | Modificado para requisitos particulares (opción) |
| Sistema de Vision | |
| Cámara de No.of | 10 sistemas (cámara digital) |
| Corrección de Vision alignment+Mark | |
| Montaje de la precisión | ±0.05mm/±0.05mm (precisión de la repetición) |
| Montaje de altura | ≤5mm |
| Montando la velocidad (grado óptimo) | Lado doble 500000CPH, solo lado 250000CPH |
| Gama de los componentes | LED3014/3020/2858/505 y resistor, condensadores, puentes rectificadores |
| Espacio de los componentes | 0.5m m |
| Poder | 380AC 50HZ |
| Consumo de energía | 9.6KW |
| Condiciones | 23℃±3℃ |
| Transmisión del transportador | MAX Length: 1000m m |
| Velocidad de la transmisión | >500mm/sec |
| Dirección de transmisión | Escoge (left→right o right→left) |
| Modo de transmisión | Impulsión en línea |
| Modo de la posición | Óptico |
| Consumo del gas | 0.4-0.6mpa (²) de los 4-6kgf/cm 150N/min |
| Control eléctrico | Investigación y desarrollo independiente por ETON |
| Sistema del módulo 1 de la tarjeta de control del movimiento | Investigación y desarrollo independiente por ETON |
| X, Y, manera de la impulsión de Z AXIS | Motor magnético de gama alta del motor linear +Servo |
| Sistema de alimentación | |
| No. de la estación de los alimentadores | 136PCS (sola estación 68PCS) |
| Bocas de No.of | 136PCS (solo lado 68PCS) |
| Manera de alimentación | El alimentador eléctrico adopta el solo motor |
La cadena de producción del smt
T9-2S es ultra de alta velocidad y máquina profesional de la selección y del lugar para que ningún rollo del alambre ruede la luz de tira llevada, especialmente, puede producir cualquier longitud de la tira llevada inmediatamente, por ejemplo los 10m, los 25m, los 50m, el 100m, etc.
Ventajas de la compañía
Desde puesto en 2011, ETON tiene más de 12 años de experiencia. En 2020, el parque industrial inteligente en la provincia de Jiangxi ha puesto. También tiene más de 500 empleados y el equipo del R&D 50.
En 2022, ETON ha desarrollado la máquina de montaje más alta de la velocidad, la capacidad óptima puede alcanzar 500000CPH. Y la más nueva serie del serie-honor, el componente mínimo puede montar 0201.
ETON tiene la división de alta velocidad de la máquina de la selección y del lugar de SMT, la división de la impresora de la plantilla de la goma de la soldadura de la precisión, la división de dispensación del equipo de la precisión de alta velocidad, y división periférica del equipo de la automatización del smt.
Certificados
ETON s no sólo en la posición principal en el campo de las máquinas de alta velocidad fotoeléctricas de la colocación, pero también ha hecho progreso de la brecha en el campo de la máquina de alta velocidad de la colocación del smt, él ha desarrollado con éxito una variedad de máquinas universales de alta velocidad de la colocación del smt rentable.
ETON ha obtenido varias tecnologías de la propiedad intelectual, 133 patentes totales, incluyendo 9 patentes de la invención, 112 patentes prácticas, 12 derechos reservados del software, también ganó los certificados de ultramar como el CE, el CCC, SIRA, etc.
