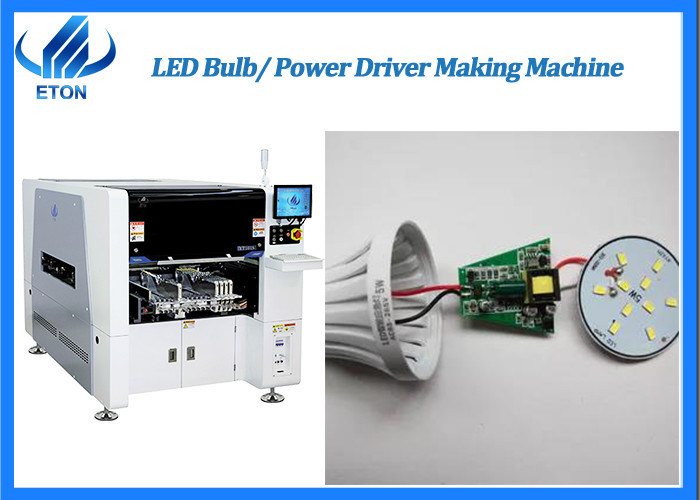

Bulbo del LED que hace mounter los componentes mínimos 0201 con la selección del servicio y la máquina de ultramar del lugar
Introducción de las máquinas
* conveniente para los diversos tipos de conductores, fuentes de alimentación, placas de circuito, lentes,
* linearbulbs, paneles de control del aparato electrodoméstico, etc.
* utiliza el alto motor linear magnético más nuevo, la velocidad y la exactitud es mejor de las máquinas normales.
* puede resolver 0201 componentes
* la altura de montaje máxima puede ser 40M M.
Parámetro de la máquina
| Modelo |
YT101S |

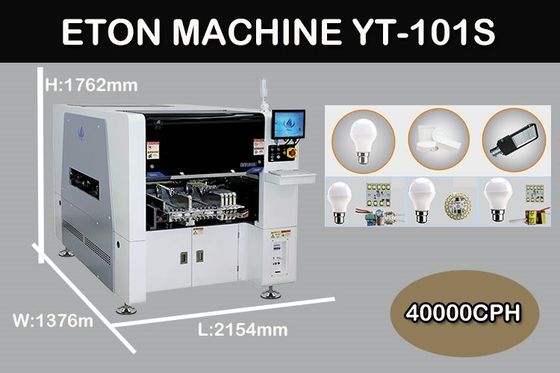

| Dimensión (L*W*H) |
2154*1376*1762m m |
| Peso |
1700kg |
| Anchura de la longitud del PWB |
Tamaño máximo: 500*350m m |
| Grueso del PWB |
0.5~4.5m m |
| Precisión de la repetición |
±0.02mm |
| Montaje de altura |
≤20mm |
| Cámara de No.of |
2PCS |
| Alineación de Vision, corrección de la marca |
| Gama de los componentes |
El minuto 0201~40*40M M empaqueta y IC etc |
| Carril |
Se fija el carril 1 |
| Consumo de energía |
380AC50HZ 4KW |
| Velocidad de montaje óptima |
40000CPH |
| No. De la estación de los alimentadores |
16 PCS, paquetes 32 PCS de la bobina |
| No. De la cabeza |
10 PCS |
| Manera de alimentación |
Alimentador principal doble inteligente. |
Gama componente
La cámara modular multi de alta velocidad de la visión del vuelo de la cabeza + del fijador hace una gama más amplia de componentes del uso, por ejemplo: Microprocesadores del LED;
Resistores;
Condensadores;
Terminales;
IC;
ETC….

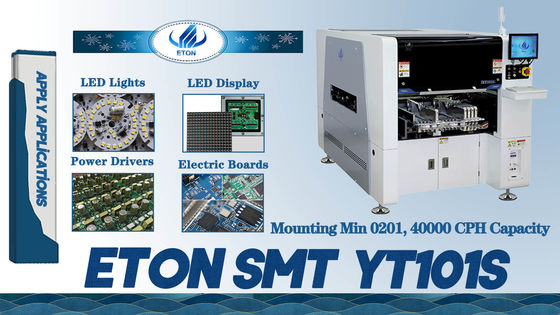

Amplia gama de usos
YT101S puede producir: Bulbo del LED;
Conductor del LED;
Luz de techo;
Abajo de luz;
Luz de inundación;
Luz de calle;
Pantalla LED;
Tubo del LED;
etc….
Piezas principales
Selección de YT101S y recambios de la máquina del lugar: como el motor, la cámara, el software, las cabezas, el etc

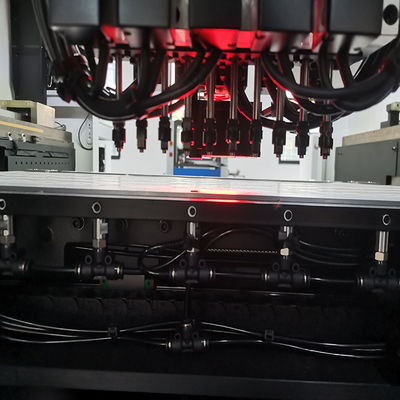

La combinación de motor linear magnético de gama alta + motor servo asegura eficacia alta y la alta estabilidad de la colocación. La capacidad de la colocación es el 25% más alto que el de modelos tradicionales
La cámara fija del reconocimiento del vuelo hace la gama de montaje más ancha: los componentes con un tamaño menos de 40*40m m y una altura menos de 15m m pueden ser montados. Identifique rápidamente las cabezas múltiples inmediatamente
Línea de SMT
Impresora automática de la plantilla
Las impresoras modernas de la goma de la soldadura se componen generalmente de placas, de goma de la lata, de la grabación en relieve, y de tableros de la transmisión. Su principio de trabajo es: en primer lugar, fijan a la placa de circuito que se imprimirá en la tabla de la colocación de impresión, y entonces la goma de la soldadura o el pegamento rojo es impresa en el cojín correspondiente a través de la malla de acero por los raspadores izquierdos y derechos de la impresora, y el PWB que se imprime uniformemente se pasa a través. La estación de transferencia es entrada a la máquina de la colocación para la colocación automática.
Horno del flujo
El horno del flujo es una máquina para calentar el tablero del PWB en la línea de SMT, generalmente allí es horno del flujo de 8 zonas, de 10 zonas y de 12 zonas. SMT alinea el tipo más popular es horno del flujo del aire caliente
Máquina de la selección y del lugar
SMT escogen y la máquina del lugar usada para montar diferentes tipos de componente en baord del PWB. El modelo popular para la selección y el lugar es el universal. La máquina generalmente de la selección y del lugar es la máquina siguiente de la impresora de la goma de la soldadura.
Las características del mounter del microprocesador de ETON LED
1. ETON es larga historia y buena experiencia en la máquina llevada del mounter del microprocesador, especialmente el mounter de alta velocidad y el mounter de alta velocidad estupendo. Conseguimos más el de 90% el mercado llevado grande de la fábrica en China. Mucho la marca china grande es nuestros clientes, tales como el Yankon, el MLS, la iluminación de Foshan, el NVC, el etc.
2. La máquina de ETON es más barata comparada con la misma capacidad. Tenemos diverso módulo de la velocidad, como el cph 40000 el cph, 80000 el cph, 180000 el cph, 250000 y 500000cph. Con más elegir si usted cooperación con nosotros.
La máquina 3.ETON es multifuncional e inteligente. Conveniente para toda clase de microprocesador llevado y de componentes eléctricos, tales como IC, el resistor, el condensador, el terminal, los componentes formados, el etc
4. La máquina de ETON se podía modificar para requisitos particulares según su diseño de producto con poder fuerte del R&D.
Por qué elíjanos
Fabricante principal de máquinas de SMT
1: Marca del top de China y el fabricante más grande de máquinas de SMT. 2: Más de 15 años de experiencias.
3: Línea completa experto de SMT de la solución
4: Instalación local y entrenamiento globales
5: Cliente regular de la visita cada año
R&D de la independiente, innovación fuerte
1: Personal fuerte de 50 del equipo del R&D más 2: Propias patentes de los derechos reservados y de la innovación del software y patentes prácticas
3: Propio diseño y fabricante
4: Proporcione la actualización el tiempo del toda la vida del software gratis
Propio centro de fabricación, calidad del control de la original
1: centro de fabricación de 52000 SQM 2: Las piezas principales de la máquina son hechas por las propio, calidad de los productos de la mayor nivel
3: Departamento estricto del control de calidad asegurar de alta calidad
4: Cantidad grande de la producción, entrega a tiempo
