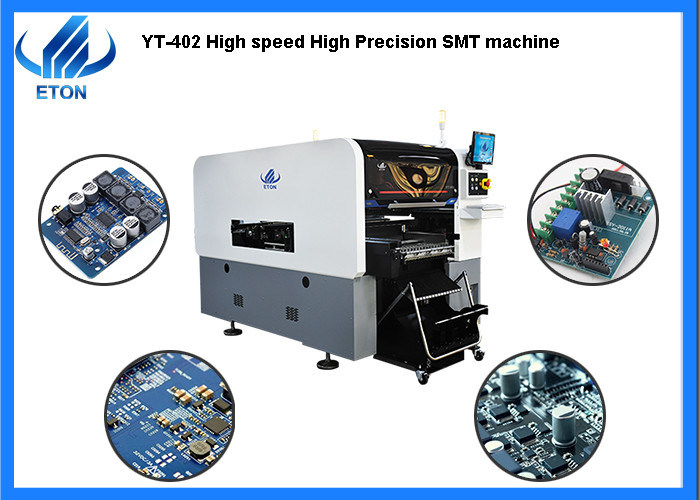

Máquina de recogida y colocación de boquillas de módulo doble multifuncional de alta velocidad 40
Información de la máquina
1. Aspectos destacados de la máquina
(1) cabezal multimodular de alta velocidad, aplicable a chip ultrapequeño 0201-10*10mm chip grande, rango de componentes más amplio
(2) mejora el rendimiento del reconocimiento, tamaño de hasta 40*40 mm.
(3) cada módulo 20 husillos, tanto de alta velocidad como inteligentes con un diseño ligero y compacto.
(4) cada cabezal de colocación con función de detección independiente, mejora la estabilidad del equipo y la confiabilidad del producto.
(5) adopta un motor lineal magnético de gama alta, un sistema servo y un cabezal modular multifunción, la capacidad aumentó en un 25% en comparación con la máquina tradicional, la velocidad de colocación óptima alcanza los 120000 CPH.
2. producción flexible
(1) cámara de escaneo de línea fija: los componentes con un tamaño inferior a 10 * 10 mm o una altura inferior a 6 mm se pueden usar para una identificación de alta velocidad y precisión
(2) Reconocimiento de MARCAS: sistema de reconocimiento de marcas de alta precisión, adopta el reconocimiento de iluminación de 3 colores, se aplica a cualquier forma de marca y lente, una gama más amplia de aplicaciones.
(3) carro de acoplamiento, alimentador de cinta inteligente de doble cabezal
3. alta fiabilidad
(1) nuevo cabezal de colocación de alta precisión de desarrollo propio
(2) combine una cámara de reconocimiento de marcas de alta precisión con una cámara de visión de vuelo fija, garantice la precisión de la ubicación
(3) el cabezal de colocación adopta una detección de vacío independiente que mejora el rendimiento de la colocación
(4) programación fuera de línea, ahorra tiempo de ciclo de cambio
(5) función de aprendizaje inteligente de software AI y función de optimización automática
4. estructura del sistema de transmisión
(1) dos pórtico, 120 ejes * 2 pórtico, total 40 ejes
(2)capacidades flexibles de manejo de PCB, doble riel, ambos pórticos pueden montar el mismo PCB grande al mismo tiempo, logrando una producción flexible
(3)cableado flexible a través de cabezales de colocación modulares y varios modos de producción.
Parámetro
| modelo |
YT 402 |
| tamaño de placa de circuito impreso |
Tamaño MAX: 500*450 mm (PCB individual)
500*300 MM (PCB doble)
Tamaño mínimo: 50*50mm
|
| Grosor de placa de circuito impreso |
0,5-4,5 mm |
| Sujeción de PCB |
Cilindro de sujeción, ancho de vía ajustable |
| carril |
2 rieles, 2 pórticos (los rieles 1,4 son rieles fijos) |
| sistema |
ventanas 7 |
| software |
I+D de forma independiente |
| Sistema MES de gestión de la producción |
Personalizado (opción) |
| Programación fuera de línea |
disponible |
| Nº de cámara |
4 juegos (cámara digital) |
| Reconocimiento de cámara de visión inferior |
| Alineación de visión + corrección de marca |
| Precisión de repetición |
±0,02 mm |
| Altura de montaje |
≦6mm |
| Velocidad de montaje |
120000 CPH (velocidad óptima) |
| Gama de componentes |
Mín. 0201-10*10 mm paquetes y IC, etc. |
| energía |
380 CA 50 Hz 6 KW |
| Entorno de operación |
23 ℃ ± 3 ℃ |
| Dirección de transmisión |
Estándar: dirección única |
| Modo de transmisión |
unidad en línea |
| Modo de posición |
óptico |
| Consumo de aire |
0,4-0,6 mpa()4-6 kgf/cm2) 150 N/min |
| Mando electrico |
Investigación y desarrollo independientes por ETON |
| Módulo de tarjeta de control de movimiento 1 juego |
| Modo de accionamiento del eje X, Y, Z |
Motor lineal magnético de gama alta + servomotor |
| No. de la estación de alimentación |
Ranura de carro de acoplamiento de doble lado 32 PCS, paquetes de carrete de cinta: 64 PCS (ranura de carro de acoplamiento de un solo lado 16 PCS, paquete de carrete de cinta: 32 PCS), cambio libre entre el carro de acoplamiento y el alimentador de bandeja IC |
| Nº de cabezas |
Lado doble: 40 PCS (lado único: 20 PCS) |
| forma de alimentación |
Alimentador inteligente de doble cabezal |
Certificado
Equipo de calidad: desde I + D hasta producción por ETON, control estricto de cada proceso, garantía de calidad; 9 patentes de invención, 112 patentes prácticas, 12 derechos de autor de software;
Mercado
Máquinas adecuadas: varias máquinas se aplican a varios productos, DOB, bombillas LED, lentes, farolas, luces de techo, focos, tiras flexibles, tableros eléctricos, controladores de potencia, aplicaciones domésticas, componente mínimo de pantalla 0201, máxima capacidad alcanza 500000CPH;
Servicio completo: los ingenieros locales y la oficina brindan capacitación e instalación gratuitas, el software se actualiza libremente durante toda la vida;
Mercado y exportación: ayudar al 80% de las fábricas nacionales de LED a construir líneas de producción;Exportaciones extranjeras a más de 20 países y regiones, como Turquía, India, Egipto, Brasil, Rusia, Pakistán, Corea del Sur, etc.
Exhibición
ETON participa activamente en varias exhibiciones en el país y en el extranjero, y permite que nuestros productos se presenten frente a nuestros clientes.
Servicio
Período de mantenimiento: 1 AÑO
Visite a los clientes regularmente y recopile información.
Proporcionar la información más reciente sobre tecnología y equipos.
Ingenieros extranjeros enseñan el funcionamiento de los equipos
Preguntas más frecuentes
1. ¿Proporcionan la máquina de línea de producción completa?
Sí, por supuesto.Proporcionamos toda la máquina de la línea de producción, incluida la máquina impresora de pasta de soldadura, el transportador, el horno de reflujo de la máquina de selección y colocación.
2. ¿Cuáles son los electrodomésticos principales de la máquina pick and place?
Tenemos muchas máquinas diferentes, y diferentes máquinas se aplican a diferentes aparatos.Los productos principales incluyen bombillas, tubos, tiras flexibles, paneles de luz, luces empotradas, farolas, luces de techo, bañadores de pared, etc.
3. ¿Qué hay del lenguaje del software de operación de la máquina?
Nuestro software es I + D independiente por nosotros mismos con 2 idiomas (inglés y chino).
4. ¿Cuáles son las condiciones de pago?
T/T está bien.Puedes elegir FOB Shenzhen.
5. ¿Quiénes son sus principales clientes?
Nuestra producción se ha exportado a más de 20 países y regiones, incluidos Corea del Sur, India, Egipto, Turquía, Rusia, etc.
