Datos del producto:
Pago y Envío Términos:
|
| Nombre: | Máquina de selección y colocación SMT | Modelo: | HT-F7S |
|---|---|---|---|
| Marca: | ETON | cabezas: | 34 piezas |
| estación de alimentación: | 68 piezas | Velocidad de montaje: | 180000 CPH |
| forma de alimentación: | Alimentador eléctrico con doble motor | Cámara: | 5 juegos de cámara de importación |
| Alta luz: | Máquina de montaje de luz de tubo LED SMT,máquina de montaje SMT de cámara digital,máquina SMT de 180K CPH |
||

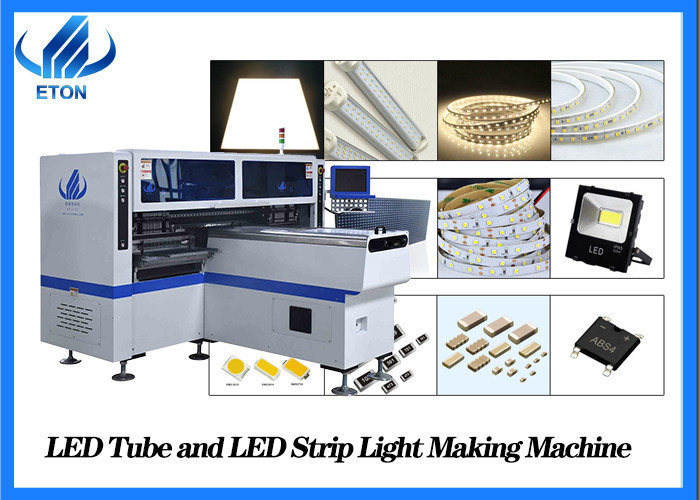

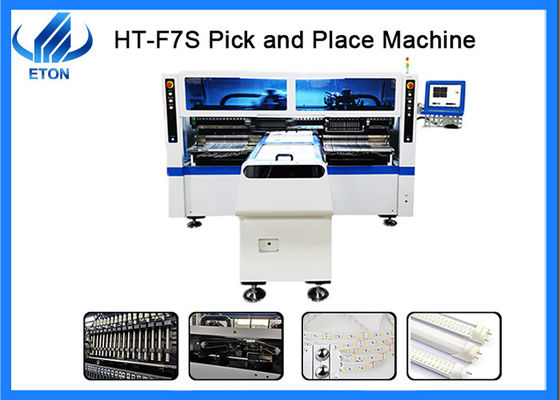

Máquina ensambladora de tubos LED con 34 cabezales y máquina SMT de 180K CPH
El parámetro técnico
| 1 | Peso total: | 1700kg |
| 2 | Dimensión | 2700*2300*1550mm |
| 3 | Ancho de longitud de PCB | Máx.: 1200*330 mm Mín.: 100*100 mm |
| 4 | Grosor de placa de circuito impreso | 0,5-5 mm |
| 5 | Sujeción de PCB | Presión neumática ajustable |
| 6 | Modo de montaje | Recogida en grupo y colocación en grupo |
| 7 | Nº de cámara | 5 juegos de cámara digital |
| 8 | Precisión de montaje | ±0,02 mm |
| 9 | Altura de montaje | ≤5 mm |
| 10 | El consumo de energía | 6kw |
| 11 | Modo de accionamiento del eje X, Y, Z | Servomotor y motor lineal magnético de gama alta |
| 12 | No. de estación de alimentación | 68 piezas |
| 13 | Nº de cabeza | 34PCS |
| 14 | forma de alimentación | Alimentador eléctrico con doble motor |
Características principales de la máquina
1. producir de dos a cuatro tipos diferentes de materiales al mismo tiempo.
2. Cada cabezal de montaje tiene 17 boquillas, un total de 34 cabezales
3. Cada cabezal de montaje se puede montar por separado o sincrónicamente.
4. velocidad de montaje 180000 chips por hora.
5. grupo para elegir y grupo para montar
6. HT-F7S se aplica a tubos LED, tiras LED, paneles de luz, etc.
| Baja tasa de fracaso | El método de alimentación adopta un alimentador electrónico de doble motor, el control independiente es más preciso. |
| inteligente | Reconocimiento automático de optimización de compensación y función de reabastecimiento de combustible sin parar. |
| Aplicación amplia | La tecnología de montaje es selección y división en grupo, división y división, que es adecuada para el montaje de una variedad de productos, tales como: tiras de luz flexibles, luces de panel, lentes, pantallas de visualización, bombillas, tubos, etc. |
Preparar
Accesorios de producción: pasta de soldadura
Equipo de producción:
1. Mezclador de pasta de soldadura
2. Impresora de pasta de soldadura
3. Máquina de colocación SMT
4. Máquina de soldadura por reflujo
Preguntas más frecuentes
1. ¿Cuánto tiempo de garantía de la máquina?
R: La garantía estándar de la máquina ETON es de un año.Durante la garantía, cualquier pieza que deba repararse y reemplazarse será gratuita.
2. ¿Qué otra máquina tienes?
R: ETON tiene muchos módulos, como la máquina de recoger y colocar, el transportador, la impresora de plantillas, la máquina de horno de reflujo, la máquina cargadora, etc.
3. ¿Tiene fábrica de máquinas?
R: Sí, tenemos una fábrica de máquinas en la provincia de Jiangxi, más de 50000 parques industriales con más de 300 trabajadores.
4. ¿Tienes un ingeniero extranjero?
R: Sí, tenemos, como en India, Egipto.
5. ¿Cómo podemos garantizar la calidad?
Siempre una muestra de preproducción antes de la producción en masa;
Inspección siempre final antes del envío;
Relacionar conocimientos
En teoría, el volumen de producción por turno se puede calcular en función de la tasa de colocación, pero el volumen de producción real es muy diferente del valor calculado, porque el volumen de producción real se ve afectado por muchos factores.Los principales factores que afectan el volumen de producción: tiempo de carga/descarga de PCB;el tiempo para dejar de cambiar el alimentador o reajustar la posición del PCB durante la producción de múltiples variedades;la longitud del recorrido desde el extremo de la cremallera del comedero hasta la posición de montaje;tipos de componentes;Nivel de diseño de PCB Deficiente, los componentes no cumplen con las especificaciones técnicas
Tiempo de inactividad impredecible, como ajustes y reenvíos traídos por el ventilador.
