Selección de SMT de la luz de tira y máquina de neón del lugar con el brazo dual
Descripción de producto

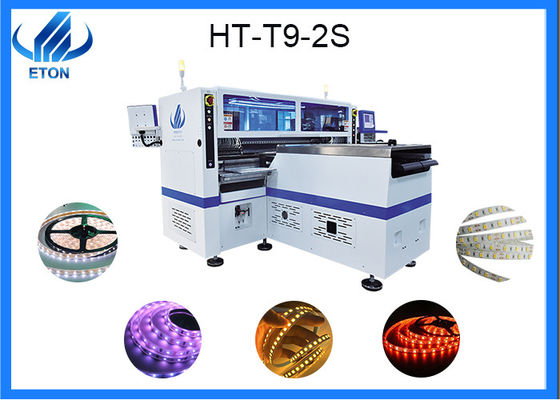

La máquina del montaje de la tira de T9-2S LED, ésta es el estilo del diseño de nuestra compañía, el azul y el color de fondo blanco hace que usted siente liso en aspecto.
T9-2S es la máquina de nuestra compañía utilizó especialmente para producir las tiras ligeras flexibles del LED, que también significa que mientras sea tiras de la luz del LED, él puede ser producido no importa qué es la longitud él.
Nuestra máquina puede producir tiras ligeras flexibles de cualquier longitud, ninguna materia que es los 5m, 10m, los 50m, el 100m, y no hay problema si usted quiere producir los 200m o más largo.
Porque la primera razón es que la longitud del tablero del PWB de nuestra máquina es 250mm* cualquier longitud.
Debe ser observado esos 250m m es la anchura aquí, que es la anchura estándar de la industria de la lámpara del LED
Continuemos entendiendo esta máquina. Su longitud es 3454m m, su anchura es 3035m m, su altura es 1777m m, y su peso total es 3100kg. De hecho, como máquina, éste es también un relativamente de gran capacidad.

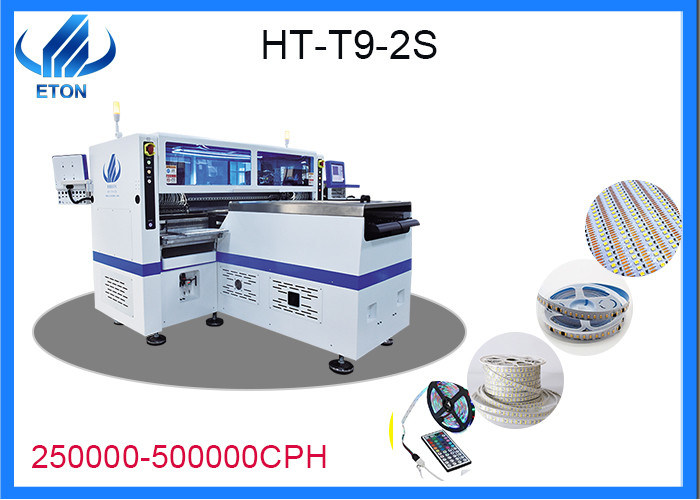

Esto es porque esta máquina se diseña con dos módulos. Como mencioné antes, porque el tablero del PWB es muy simple hacer tiras de la luz del LED, la velocidad de la producción se ha convertido en un factor muy crítico. Esta es la razón por la cual hicimos dos módulos para T9-2S, apenas para aumentar su capacidad de producción. La capacidad de producción ideal de esta máquina puede alcanzar 500000CPH.
El primer es la estructura del dual-módulo, que lo hace mucho más en la cabeza que otras máquinas, que es lo que llamamos “nacida para ganar”, maximizando la ventaja del talento.
El número de cabezas en un módulo ha alcanzado 68PCS, así que el T9-2S de los dos módulos tiene un total de 136 cabezas, que es el secreto de su capacidad de producción rápida estupenda.
Parámetro
| Tamaño del PWB (Width*Length) |
250 (± 10) longitudes mm*Any |
| Grueso del PWB |
0,1 -0.5mm |
| Fijación con abrazadera del PWB |
Limpie la adsorción con la aspiradora, cilindro que afianza con abrazadera, anchura de pista ajustable |
| Montaje de manera |
Cosecha del grupo y colocación del grupo |
| Precisión de la repetición |
±0.05mm |
| Gama de los componentes |
LED3014/3020/2835/5050 y resistor, condensadores, puentes rectificadores etc. |
| Modo de la posición |
Óptico |
| Cabeza de No.of |
Lado doble: 136PCS (solo lado: 68PCS) |
Detección de SMT
En las luces LED que hacen la producción de máquina, además de la inspección visual manual, los defectos en el proceso de producción se pueden también detectar por las máquinas, tales como inspección óptica de AOI.
La máquina explora automáticamente el PWB a través de una cámara, captura imágenes, y compara las juntas probadas de la soldadura con parámetros calificados en la base de datos. Y después de tratamiento de la imagen, examine los defectos en el PWB y la exhibición/para marcar los defectos a través de la exhibición, o marqúelos automáticamente hacia fuera para la reparación. Adopta tecnología de proceso de alta velocidad, de alta precisión de la visión para detectar automáticamente diversos errores de la instalación y defectos que sueldan en el tablero del PWB. El PWB sube a la gama de tableros de alta densidad de la fino-echada a los tableros grandes de baja densidad, proporcionando soluciones en línea de la inspección para mejorar eficacia de la producción y soldando calidad.
La inspección óptica automatizada (AOI) reducirá defectos y encontrará y eliminará errores temprano en el proceso de asamblea para el buen control de proceso. La detección temprana de defectos evitará enviar mún PCBs a las etapas subsiguientes de la asamblea, y reducirá costes de la reparación y los evitará desechar a tableros irreparables.
