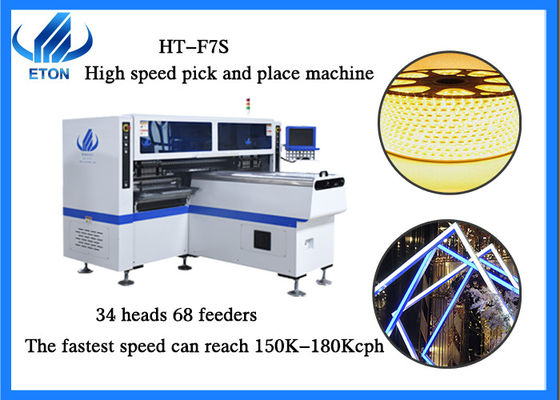

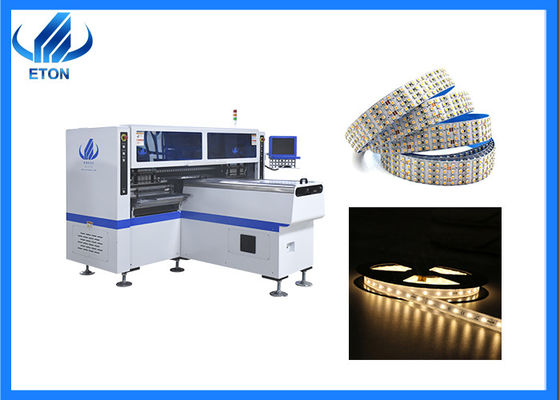

Selección de SMT y máquina del lugar con el panel del LED
Descripción de producto
Aplicable hasta los 0.6m, los 0.9m, tablero ligero del 1.2m difícilmente, los 0.5m, tira ligera suave del 1m
Usando la cabeza ajustable de la colocación del R&D de ETON, la cabeza del montaje y el espaciamiento del alimentador pueden ser flexibles ajustados
la capacidad de la colocación de la Ultra-alto-velocidad, el último rentable con 68 cabezas de la colocación, la capacidad óptima es 170,000CPH
La aplicabilidad y la flexibilidad amplias, pueden producir 4 diversos materiales al mismo tiempo sin afectar a alta productividad.
Calibración automáticamente, alta precisión, disponible para montar el RGB
Función inteligente del reconocimiento del vuelo, ninguna pausa para detectar la presencia o la ausencia de componentes y del estado de la adsorción, para prevenir errores de la colocación.
Parámetro
| No. de la cámara |
5 sistemas (cámara digital)
Alineación de Vision, corrección de la MARCA
|
| Repita el montaje de la precisión |
±0.02mm (precisión de la repetición) |
| Montaje de altura |
≦5mm |
| Montaje de velocidad |
150000~180000 CPH |
| Componentes |
LED 3014/3020/3528/5050 y condensadores, resistores, puentes rectificadores, etc. |
| Espacio de los componentes |
0.5m m |
| Poder |
380AC 50 HERZIOS |
| Consumo de energía |
6kw |
| Condiciones |
23℃±3℃ |
| Transmisión del transportador |
Max Length: 1200 milímetros |
| Velocidad de la transmisión |
>500mm/sec |
| Dirección de transmisión |
Solo (el left→ correcto o el right→ se fue) |
| Modo de transmisión |
Impulsión en línea |
| Colocación de manera |
Óptico |
| Suministro de aire |
0.4-0.6mpa (²) de los 4-6kgf/cm 150N/min |
| Control eléctrico |
Investigación y desarrollo independiente por ETON |
| Sistema del módulo 1 de la tarjeta de control del movimiento |
Investigación y desarrollo independiente por ETON |
| X, Y, manera de la impulsión de Z AXIS |
Motor servo linear magnético de gama alta de motor+ |
| No. de la estación de los alimentadores |
68 PCS |
| No. de la cabeza |
34 PCS |
| Manera de alimentación |
Alimentador eléctrico con el motor doble |
Exposición:
Nuestra compañía participa en exposiciones en el país y en el extranjero cada año (excepto durante el período epidémico), por ejemplo:
l de ultramar: Exposición de la India Delhi, exposición de la India Bombay, exposición de Paquistán, exposición de Egipto, exposición de Túnez, exposición de Tailandia, etc.;
l nacional: Exposición de Guangzhou Guangya; Exposición de Shangai Munich; Exposición de la luz de Chongqing LED, etc.
Proceso el soldar de flujo para montar el PWB:
El soldar de flujo es una placa superficial del soporte, y su proceso es relativamente complejo. Puede ser dividido en dos tipos: solo soporte lateral y soporte lateral doble.
Montaje lateral de A. Single: pre aplique la inspección del → el soldar de flujo del → del remiendo del → de la goma de la soldadura (dividido en el montaje manual y el montaje automático de la máquina) y la prueba eléctrica.
B.Double echó a un lado montaje: pre aplique la goma de la soldadura en lado que un → el soldar de flujo del → del remiendo del → (dividido en el montaje manual y el montaje automático de la máquina) pre aplica la goma de la soldadura en la inspección lateral del → el soldar de flujo del → del remiendo del → de B (dividido en el montaje manual y el montaje automático de la máquina) y la prueba eléctrica.
