Datos del producto:
Pago y Envío Términos:
|
| Dimensión: | 2700*2300*1550m m | Tamaño del PWB: | Máximo: minuto de 1200*330m m: 100*100m m |
|---|---|---|---|
| Grueso del PWB: | 0.5~5m m | Montaje de modo: | Cosecha del grupo y colocación del grupo |
| Montaje de la precisión: | ±0.02mm (precisión de la repetición) | Montaje de altura: | Estándar: ≤5mm |
| Montaje de velocidad: | 200000~250000 CPH | Estación de los alimentadores de No.of: | 68 PCS |
| Cabeza de No.of: | 68 PCS | Poder: | 380AC 50Hz |
| Consumo de energía: | 6kw | X, Y, manera de la impulsión de Z AXIS: | Motor linear magnético de gama alta y motor servo |
| Alta luz: | Cabezas de la máquina 68 de la selección y del lugar,Máquina del lugar de la selección de SMT del tubo del LED,Máquina 250000CPH del lugar de la selección de SMT |
||
La tira de la luz del tubo del LED enciende 68 la selección de las cabezas 250000CPH SMT y la máquina del lugar
Características de la máquina:
1.Apply al PWB rígido y a los 0.5m, tira flexible de los 0.6m, de los 0.9m, del 1.2m del 1m LED. Produciendo con producir con 4 tipos materiales al mismo tiempo con la alta capacidad, disponible para el tablero con cualquier proporción de microprocesador y de resistor llevados.
2.Dual el módulo del brazo cuatro, 17 bocas para cada parte de montaje, parte A/B/C/D se puede montar por separado o síncrono.
tecnología de la patente 3.Exclusive: Grupo a tomar y grupo a montar.

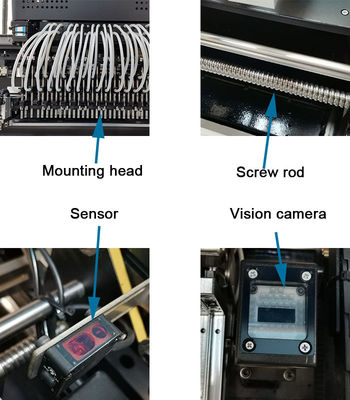

4,5 cámaras, 2 cámaras de la eliminación de errores del alimentador, 2 cámaras de la eliminación de errores de la boca, una cámara de la marca, alta exactitud de la colocación.
5.The que montaba velocidad alcanzó 200000~25000CPH.
la estructura de software 6.The, del circuito y del soporte físico de la máquina entera es toda desarrollada independientemente por nuestra compañía, con los derechos de propiedad intelectual independientes.
Parámetro principal de la máquina:

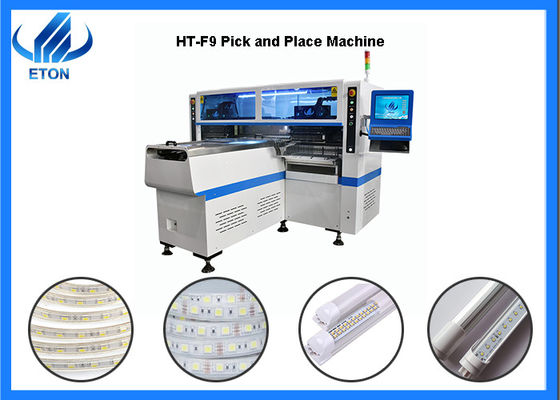

| Modelo | HT-F9 (selección del brazo dual LED y máquina de alta velocidad lineares magnéticas del lugar |
| Dimensión (L*W*H) | 2700*2300*1550m m |
| Peso | 1700kg |
| Grueso del PWB | 0.5~5m m |
| Montaje de la precisión | ±0.02mm |
| Montaje de modo | Grupo a tomar y grupo a montar |
| Componentes | LED3014/3020/3528/5050 y resistor, condensadores, puentes rectificadores |
| Montaje de altura | ≤5mm |
| Montaje de velocidad | 200000~250000 CPH |
| Cámara de NO.of | 5PCS (cámara digital) |
| No. De la estación de los alimentadores | 68 PCS |
| No. De la cabeza | 68 PCS |
| X, manera de la impulsión de Y AXIS | Motor linear magnético de gama alta de motor+servo |
| Manera de alimentación | Alimentador eléctrico con el motor doble |
Uso:

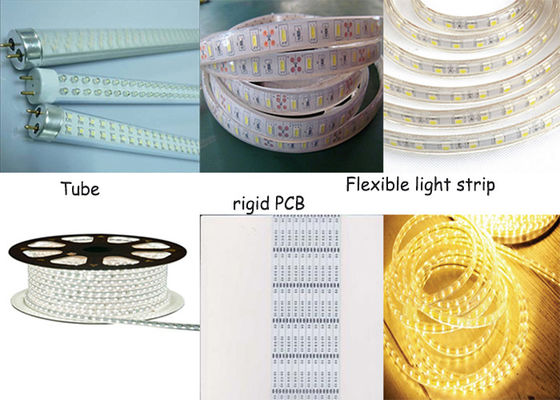

Esta máquina conveniente para montar el tablero ligero de los 0.5m, del 1m, del 1.2m difícilmente o cualquier longitud de la tira flexible. Puede producir
Productos lineares tales como tubo de la lámpara, tira flexible, luz del panel, pantalla de visualización y así sucesivamente.
Cadena de producción de SMT:
| 1 | Impresora Machine (impresión de la goma de la soldadura de la goma de la soldadura): La goma de la soldadura o el pegamento del remiendo se escapa sobre los cojines del tablero del PWB para prepararse para el paso siguiente de soldar los componentes. |
| 2 | Transportador: transmisión el tablero del PWB para escoger y para colocar la máquina, al mismo tiempo, se utiliza para la conexión entre las líneas de montaje de SMT y puede también ser utilizado para proteger de los tableros flexibles del PWB de la tira. |
| 3 | Máquina HT-E8S-1200 de la selección y del lugar: Monte exactamente los componentes superficiales del soporte a las posiciones fijas respecto al tablero del PWB. |
| 4 | Transportador: transmisión el tablero del PWB al horno del flujo. Al mismo tiempo, se utiliza para la conexión entre las líneas de montaje de SMT y puede también ser utilizado para proteger de los tableros del PWB. |
| 5 | Entrar en el horno del flujo: Derrita la goma de la soldadura o muera pegamento para enlazar firmemente los componentes al tablero de conductor. |
| 6 |
Prueba: Prueba si el funcionamiento de producto está intacto (inspección manual) |
Embalaje:
Nuestras ventajas:
1.We son fabricante principal de máquina de alta velocidad automática de la selección y del lugar.
2,80% grandes y la fábrica llevada mencionada son nuestro cliente. Tenemos sobre historia del desarrollo de las décadas.
3.We tienen un parque industrial que cubre un área de 50.000 metros cuadrados en Jiangxi, que tiene diversa máquina.
4.We tienen la selección de alta velocidad récord del mundo y máquina del lugar, que la velocidad alcanzó 500000CPH.
5.We tienen el ingeniero local de la India, mientras usted compre la máquina, nosotros arreglarán ingenieros para instalar, para eliminar errores y el entrenamiento usted gratis, hasta que usted aprenda actuar la máquina, servicio son muy convenientes. Nosotros
tenga oficinas en Bombay y Nueva Deli, muy rápidos apoyar.
FAQ:
¿1.Do usted tiene ingenieros de ultramar?
Sí, por supuesto. Tenemos ingenieros locales en la India, si usted tiene cualquier problema sobre la máquina, nosotros podemos enviar al ingeniero de la India para solucionar el problema para usted.
¿2.How puedo comprar esta máquina de usted?
a.Consult nosotros sobre este producto en línea o por el email.
b.Negotiate y confirmar el precio final, el envío, formas de pago y otros términos.
c.Send usted la factura del pro forma y confirmar su orden.
d.Make el pago según el método puesto en factura del pro forma.
e.We se preparan para su orden en términos de factura del pro forma después de confirmar su pago completo.
¿los países 3.Which son sus máquinas vendidas principalmente a?
Nuestros productos exportaron a más de 20 países y regiones, incluyendo Turquía, Egipto, la India, Paquistán, Suráfrica, el Brasil etc.
¿4.What están los términos de pago?
T/T es señal del OK.30% por adelantado, pago del 70% antes de entrega.
