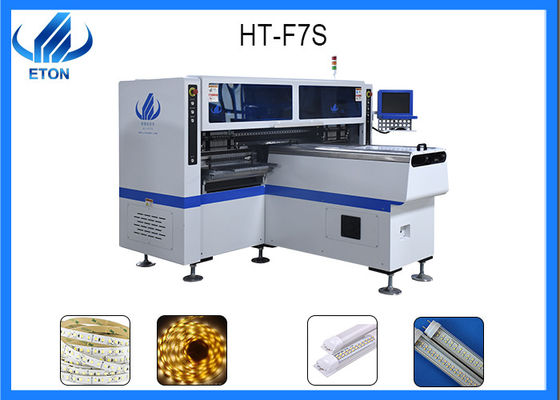

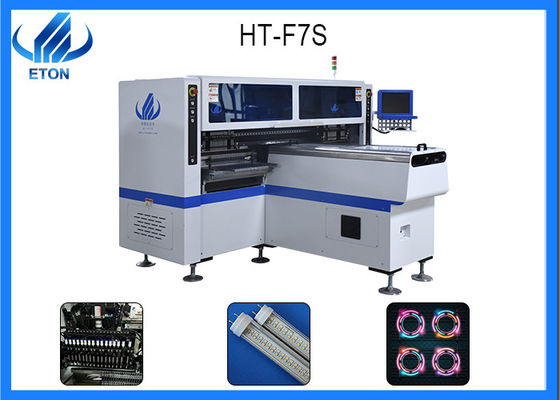

Selección de SMT y planta de fabricación del lugar en la luz llevada industrial para los productos llevados montaje del tubo

Selección de SMT y planta de fabricación del lugar en la luz llevada industrial para los productos llevados montaje del tubo

Parámetro técnico

Dimensión: 2700*2300*1550m m

Peso total: 1700kg

Anchura de la longitud del PWB: Máximo: minuto de 1200*330m m: 100*100m m

Grueso del PWB: 0.5-5m m

Alimentador de No.of: 68pcs

Cabeza de No.of: 34pcs

Fijación con abrazadera del PWB: Presión ajustable neumática

Montaje de modo: Cosecha del grupo y placingseparate separado que escogen y separar la colocación

Software: R&D independientemente

Montaje de la precisión: ±0.02mm

Montaje de altura:<>

Montaje de velocidad: 150000-180000 CPH

Componentes: LED, condensadores, resistores, rectificador etc.

Dirección de transmisión: Sola dirección (opción)

Uso del tubo

Gama del uso de la LÁMPARA para la iluminación general, la oficina, los centros comerciales, los restaurantes, las escuelas, los hogares, las fábricas y la otra iluminación interior.

Proceso de producción de la lámpara

Remiendo; prueba inicial; sub-tablero; borde de la placa de pulido; ponga la lámpara en el tubo de aluminio; línea eléctrica del vínculo; instalación de la fuente de alimentación; casquillo de soldadura de la lámpara; casquillo de la lámpara cubierto con el silicón; prueba eléctrica; Resina de limpieza y gel de silicona de capa; instalación de la pantalla; casquillo de fijación de la lámpara; prueba del interruptor, envejeciendo; soporte la prueba del voltaje; prueba acabada del peso de la lámpara; prueba final e inspección del aspecto; empaquetado; Control de punto del control de calidad; almacenamiento.

Máquina automática llena de la impresora de la plantilla de la visión

La impresora automática constituye y las características

Transporte 1.PCB y sistema de la fijación con abrazadera

• La estructura óptimo diseñada de la impulsión del módulo mejora con eficacia la estabilidad de la calibración de la plataforma,

contacto equilibrado entre el PWB y la malla de acero.

• Adopte las abrazaderas laterales flexibles y las ayudas divididas en segmentos para afianzar con eficacia el PWB con abrazadera para asegurar a completamente

• El control de velocidad de transporte programable hace la parada del PB más exacta.

• Banda transportadora hecha a mano única del engranaje interno a evitar atasco.

• La dirección cargada del PWB se puede seleccionar y combinar libremente.

sistema de colocación 2.Stencil

•La ejecución de la suspensión de la puente-forma del arco directo-conecta el raspador.

•El tamaño de la malla de acero es universal, con aplicabilidad buena y amplia.

•Marco de acero atado dividido en segmentos de la malla.

sistema 3.scraper

•Escala integrada, nunca caída apagado•El dispositivo de reacción completamente a circuito cerrado de la presión del raspador supervisa la presión del raspador siempre, haciendo

•El tipo sistema del carril de la diapositiva del raspador, mejora estabilidad de la operación y prolongar curso de la vida

•Según los diversos requisitos de la presión de los enjugadores delanteros y traseros y la estabilidad del - levantando y bajando, para prevenir la salida de la goma de la soldadura, la cuchilla tiene cierto diseño de fijación con abrazadera elástico, la presión del enjugador, la velocidad de elevación, la velocidad de impresión, y la gama de impresión es todo el software ajustable. Proporcione una variedad de métodos que moldean para cumplir diverso requisito de la PC, proveyendo de clientes una buena plataforma del control de impresión.

•El doble-resbalador bilateral que coloca el tipo estructura del carril de la diapositiva asegura la exactitud y la suavidad del funcionamiento antes y después de la impresión

•El motor de pasos autoajustable de la suspensión programable conduce la cabeza de impresión

•Haz del raspador de la fundición de aluminio para asegurar un funcionamiento más liso del raspador
