Datos del producto:
Pago y Envío Términos:
|
Modelo: | YT202 | Garantía: | 1 año, 12 meses |
---|---|---|---|
nombre: | SMD Chip Mounter, SMT escogen y colocan la máquina, SMT Chip Mounter | Uso: | Cadena de producción de SMD, máquina de la pistola del montaje de SMT, cadena de producción de SMT, |
Fuente de alimentación: | 380V 50HZ | Condición: | El 100% original, a estrenar |
Nombre de producto: | Máquina de la asamblea de la máquina \ LED Mounter \ LED del lugar, pistola automática del montaje d | Peso: | 1700KG |
Montaje de velocidad: | 90000 CPH | Uso: | Asamblea de la placa de circuito, máquina del montaje de SMT, SMD |
Dimensión: | 2317*1376*1762m m | Alimentadores: | 32pcs |
Cabeza: | 10PCS | ||
Alta luz: | Máquinas de la selección y del lugar de la producción del LED,Cabezas de la máquina 10 de la selección y del lugar,Cabezas de la máquina 10 del montaje del LED |

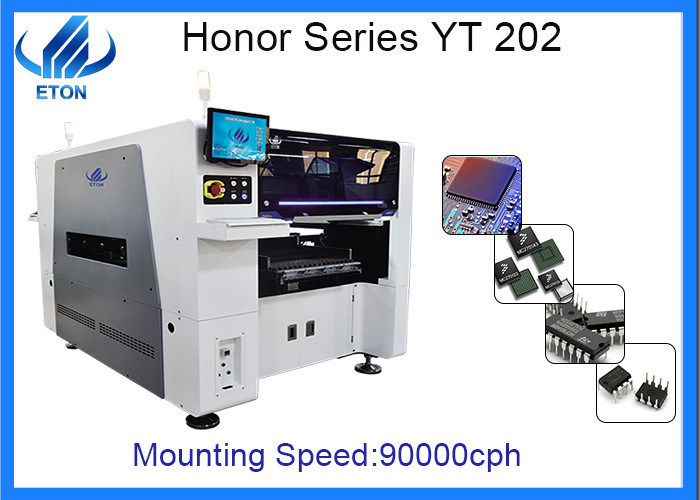

Maquinaria de la producción de la electrónica de las cabezas LED de la máquina 10 de la selección y del lugar
Detalles del producto
Number modelo: YT202
Dimensión: 2317*1376*1762m m
Cabezas: 20pcs
Peso: 1700kg
Montaje de velocidad: 90000CPH
Poder: 380AC 50HZ
Alimentador: módulo del doble 32pcs
Tamaño del PWB:
Max: 500*450m m (solo)/500*300m m (PWB del PWB del doble)
MINUTO: 50*50m m
Grueso del PWB: 0.5-4.5m m
Componentes de la base: Motor
Marca: ETON
Cámara visual: 4set de la cámara importada
Lugar del origen: Guangdong, China
Garantía: 1 año
Sobre PCBA
Proceso y tecnología
1. El empalmar: 1. V-corte unirse a: el uso de la máquina de la segmentación, este método de sección de la segmentación liso, ninguna mala influencia en el proceso subsiguiente.
2. Utilice la conexión del agujerito (agujero del sello): necesite considerar las rebabas después de fractura, y si el proceso de la MAZORCA en la estabilidad del accesorio de la máquina de enlace, también considere si el impacto del enchufe sobre la pista, y si la asamblea de asamblea.
Material del PWB:
Temperatura del PWB SMT del panel de fibras de madera G10, G11, FR4, FR5 y MAZORCA, impacto relativamente pequeño de la temperatura de THT.
3. La influencia del cableado del conector del cojín y la posición del por-agujero respecto a la producción de SMT:
el cableado del conector del cojín y la posición del por-agujero tienen una gran influencia en la producción de soldadura de SMT, porque las conexiones del cojín y los por-agujeros incorrectos pueden actuar como soldadura de la “ganga”, la soldadura líquida se chupa fuera del horno del flujo. Las condiciones siguientes son buenas para la calidad del producto:
(1) reduce la anchura del conector del cojín: si hay capacidad de carga no actual y las restricciones del tamaño de la fabricación del PWB, la anchura máxima del conector del cojín es 0,4 milímetros o la anchura del cojín del 1/2, puede ser más pequeña.
(2) los cojines conectados con una área extensa de la cinta conductora (e.g., tierra, fuente de alimentación) están conectados preferiblemente con un alambre estrecho no menos de 0,5 milímetros de largo (la anchura que 0,4 milímetros no mayor o la anchura no mayor el que 1/2 rellena anchura).
(3) alambres de conexión Avoid del lado o de una esquina en el cojín. Preferiblemente, el alambre de conexión entra desde el medio de la parte posterior del cojín.
(4) el agujero directo no se debe poner adentro o directamente cerca del cojín de la asamblea de SMT. La razón es: el agujero directo en el cojín atraerá la soldadura en el agujero y la soldadura de la causa para salir de la junta de la soldadura; directamente cerca del agujero en el cojín, incluso si hay una buena protección verde, puede causar efecto del disipador de calor, cambiará la velocidad común de la infiltración de la soldadura, él lleva al fenómeno de erigir la tableta, que obstaculizará la formación normal de junta de la soldadura cuando es seria.
(5) la conexión entre el agujero directo y el cojín se dobla preferiblemente con una línea estrecha de la conexión de longitud no menos de 0,5 milímetros
FAQ
Q: ¿qué clase de materia prima debe i preparado para SMT línea?
: usted necesita preparado incluye principalmente: PWB, goma de la soldadura, componentes, alimentadores, bocas etc.
Q: ¿Puede usted apoyar la línea entera de SMT?
: sí, podemos proporcionar la línea entera solución de SMT si usted quiere, nosotros somos profesionales en este campo.
Q: ¿Porqué su precio de la máquina es tanto más bajo que el suyo?
: Usted dijo que hay algunas peladoras más baratas que nosotros en el mercado, que existe, pero su factor de venta es precio, y nuestro factor de venta es calidad. Podemos garantizarle la calidad de la selección de ETON y de la máquina del lugar, y el valor está lejos más que nuestro precio.
