Datos del producto:
Pago y Envío Términos:
|
| nombre: | máquina de la selección y del lugar | Dimensión: | 1650*2000*1550 milímetro |
|---|---|---|---|
| Poder: | CA 380 50 herzios | Peso total: | 2800KG |
| Software: | R&D independientemente | Sistema: | Windows7 |
| Consumo de energía: | 8kw | Garantía: | 1 año |
| Cámara visual: | 4 sistemas de la cámara importada | Anchura de la longitud del PWB: | minuto máximo 100*100m m de 500*300m m |
| Alta luz: | Máquina automática del LED Mounter,Máquina de los bulbos LED Mounter,Máquina llevada automática del montaje de las luces 80000CPH |
||
Detalles de la máquina del montaje del smt
1. 2 sistemas de cámaras importadas, reconocer síncrono, asegurar con eficacia la velocidad y precision.vision para la identificación del vuelo, corrección del montaje de la marca.
2. el sistema dual, el módulo dual mounter.to multifuncional produce dos diversos productos al mismo tiempo.
3. las aplicaciones XY de la impulsión importaron la barra de pulido de alta precisión del tornillo de la bola + guía linear resistente importada, colocación rápida, precisión de poco ruido, alta.
4. motor servo e impulsión y guía linear exacta, bocas alto-exactas, sistema integrado de alimentación automático, estabilidad fuerte, montaje de 24 horas de la promesa estable.
Parámetro técnico de la máquina del montaje del smt
| HT-E5D | ||
| PWB | Anchura de la longitud del PWB | Máximo: minuto de 500*300m m: 100*100m m |
| Grueso del PWB | 0.5~3m m | |
| Fijación con abrazadera del PWB | Fijación con abrazadera eléctrica + presión ajustable neumática | |
| Montaje de modo |
Grupo a la selección y separado a la colocación Sepárese a la selección y separado a la colocación |
|
| O.S. | sistema | Windows 7 |
| software | R&D independientemente | |
| exhibición | Monitor de la pantalla táctil | |
| Dispositivo de entrada | Teclado, ratón | |
|
Vision sistema |
Cámara de No.of |
2sets de la cámara importada Vision para la identificación de la alineación, corrección de la marca |
| Montaje de la precisión | 0.02m m (precisión de la repetición) | |
| Montaje de altura | <36mm> | |
| Montaje de velocidad | 80000CPH | |
| Espacio de los componentes | 0.2m m | |
| Poder | 380AC 50HZ | |
| Consumo de energía | 8KW | |
| Transmisión del transportador | Longitud máxima: 500m m | |
| Velocidad de la transmisión | >500mm/sec | |
| Dirección de transmisión | Dirección | |
| Modo de transmisión | Impulsión en línea auto | |
| Presión de aire | >² de 5.0kg /cm | |
| Control eléctrico | Investigación y desarrollo independiente por ETON | |
| X, Y, manera de la impulsión del eje de X | Máquina linear magnética de gama alta + control de motor servo para X, Y, eje de Z | |
| Manera de alimentación | ||
| Sistema de alimentación | Estación de los alimentadores de No.of | Duelo mode.totally 60 |
| Bocas de No.of | Mode.totally dual 16 | |
| Manera de alimentación | Alimentador eléctrico con el motor doble | |

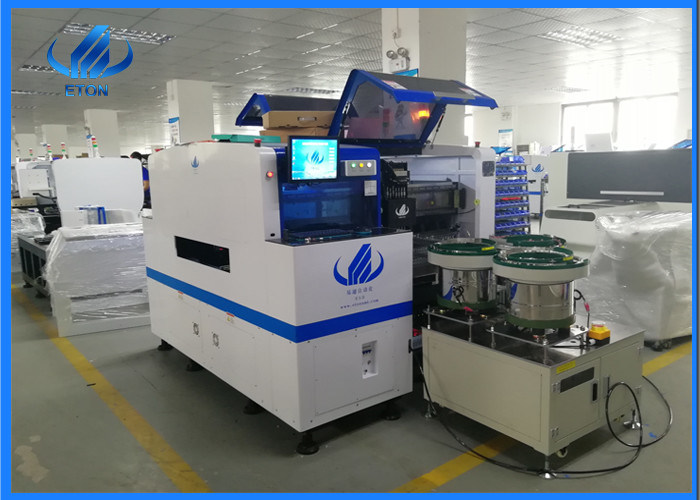

Máquina HT-E5D de la selección y del lugar
Uso de la máquina del montaje del smt
Atención
1. Antes de usar la máquina de la selección y del lugar, usted debe entender los parámetros básicos de la máquina de la colocación;
2. Antes de hacer funcionar la máquina de la selección y del lugar, el operador debe hacer una inspección completa de la máquina.
3. Según la secuencia de la operación de la bota para ejecutar la máquina de la selección y del lugar, allí debe tener instrucciones de una operación de máquina detallada;
4. Es necesario conducir la localización de averías y el trabajo de mantenimiento regulares sobre la máquina de la selección y del lugar a tiempo.
Observaciones:
términos 1.Payment: El depósito el 30% por adelantado, el equilibrio el 70% se debe pagar antes del envío por T/T.
tiempo 2.Delivery: 30 días después del depósito.
3.Warranty: 1 año. (recambios incluyendo)
