Datos del producto:
Pago y Envío Términos:
|
| Nombre: | Máquina del montaje de SMT | Garantía: | 1 año |
|---|---|---|---|
| Longitud: | 2788m m | Anchura: | 1686m m |
| Altura: | 1375m m | Peso total: | 1700kg |

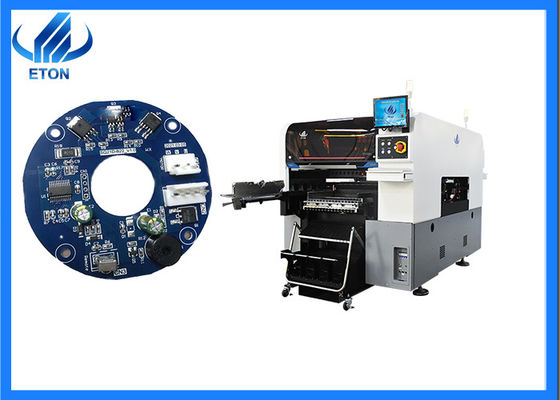

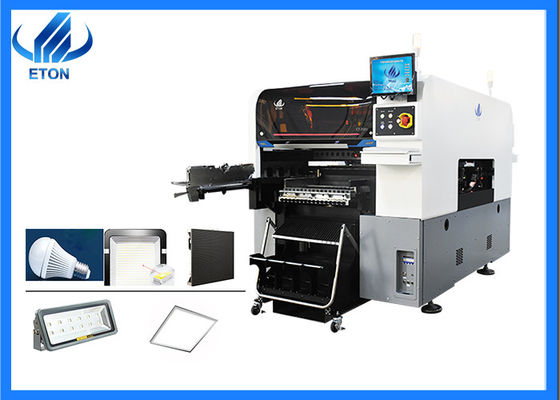

Máquina del montaje de SMT del tablero del dirver del PWB aplicarse al producto y a las luces LED eléctricos
Descripción de producto
| La máquina de la colocación de YT202SMT, máquina fácil de usar estupenda de la colocación de la pantalla LED, colocación mínima 0201, colocación máxima 20m m, conveniente para los componentes complejos tales como BGA, CSP, PLCC y otros materiales de embalaje, además de luces LED simples, allí es también diversos aparatos electrodomésticos. |
| Esta máquina es una máquina de la colocación del dual-módulo, con dos anfitriones en un sistema, que puede independientemente control cada cabeza de la colocación. Una sola cabeza de la colocación tiene 10 bocas de la succión, así que esta máquina tiene un total de bocas de 20 succiones, que pueden estar simultáneamente en dos tableros idénticos del PWB, la capacidad de producción ideal es 80000CPH. |
Característica
| Puntos culminantes de la máquina | Cabeza modular multi de alta velocidad: Adopte la cabeza modular multi de alta velocidad, apliqúese a una gama componente más ancha del microprocesador 0201 del microprocesador grande ultra pequeño del 〜 40*40m m. |
| Cabeza modular: ¿Ejes de cada módulo 10, altos? velocidad e inteligente con diseño compacto ligero. | |
| Cámara a estrenar de Vision del vuelo: Mejore el reconocimiento performance.size hasta 40mm*40m m, apliqúese a BGA o a CSP etc. | |
| Dispositivo de detección del vacío: Cada cabeza de la colocación con la función de detección independiente, que mejora la estabilidad del equipo y el eliability de r del producto. | |
| Producción flexible | Cámara del reconocimiento óptico: Componentes con tamaño menos de 40 * 40m m o la altura menos de 20m m se pueden utilizar a la identificación de alta velocidad y de alta precisión |
| Alta confiabilidad |
Cabeza de alta precisión uno mismo-desarrollada a estrenar de la colocación. La cámara del reconocimiento de marca de la alta exactitud de la cosechadora con la cámara fija de la visión del vuelo, asegura exactitud de la colocación. La cabeza de la colocación adoptar la detección independiente del vacío, mejora funcionamiento de la colocación. Tiempo off-line de programming.save del ciclo del cambio. Función de aprendizaje inteligente del Al del software y función de la optimización automática. |
Dispositivo
La máquina modelo de la colocación de YT202S SMT es ampliamente utilizada:
Primero, su precisión está muy arriba, el componente más pequeño de SMD puede estar en 0201, y puede también montar los materiales de embalaje de IC de la precisión, tales como BGA, CSP, PLCC, etc.
En segundo lugar, cada boca independiente es controlada por un motor servo independiente y se puede girar a cualquier ángulo, así que cualquier producto electrónico puede ser montado.
Las razones principales de partes que vuelan en el proceso de la colocación de SMT son como sigue:
El grueso componente se fija incorrectamente. Si el grueso del componente es fino, pero el ajuste en la base de datos se llama grueso, se pone en el suelo la boca de la succión antes de que el componente alcance la posición del cojín, y la tabla de X.Y se fija en los movimientos del PWB en una velocidad, causando vuelo de inercia, así que el grueso componente se debe fijar correctamente.
El grueso del PWB se fija incorrectamente. Si el grueso real del PWB es más fino, pero el ajuste de la base de datos es más grueso, los pernos de la ayuda de la máquina de la colocación no pueden levantar completamente el PWB durante el proceso de producción, y los componentes pueden caer abajo antes de alcanzar la posición del cojín, dando por resultado piezas que vuelan.
El alabeo del PWB que excede la tolerancia de la máquina de la colocación puede también causar piezas que vuelan.
FAQ
Q1: ¿Cuál es la exactitud de montaje mínima de su producto?
: Nuestros productos se pueden dividir en las máquinas multifuncionales y las máquinas especiales. Los componentes más pequeños que se pueden atar a cada máquina son diferentes. Si usted quiere conocer más, usted puede entrarme en contacto con con la información de contacto en la parte inferior. Proveeré de usted más información sobre SMT Mounter.
Q2: ¿Cuál es la capacidad óptima de sus productos?
: El producto real del mounter en esta industria conservador se estima para ser el 60% de la capacidad de producción óptima, pero todo depende del producto que usted quiere hacer, del diseño del PWB, del tipo componente, de la cantidad componente, del etc.
