Pantalla de visualización que hace la línea de SMT de la máquina

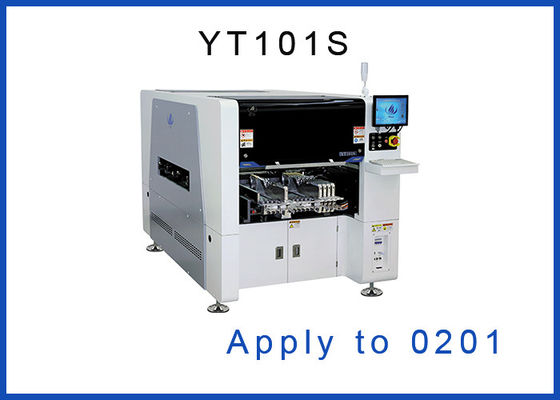

Ventajas de Yt101s
1. Si usted quiere producir la pantalla de visualización, recomiende por favor la máquina a mí. Si usted quiere producir la pantalla de visualización, tenemos la última serie de la gloria. Recomendamos yt101s a usted. El tamaño máximo del PWB conveniente para yt101s es 500mm*350m m
El grueso del tablero del PWB alcanza 0.5-4.5m m, que es conveniente para productos más exactos. Porque la pantalla de visualización tiene altos requisitos para la exactitud, yt101s apenas cumple este requisito

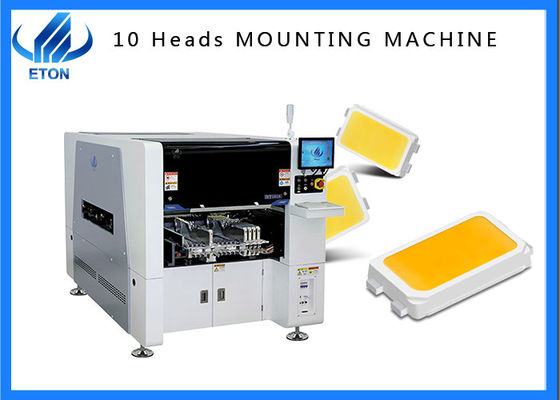

2. ¿Cuál es la razón de la alta exactitud de yt101s? La cámara fija de la identificación del vuelo usada por yt101s puede identificar componentes con tamaño menos de 40*40m m o altura menos de 20m m con velocidad y la alta precisión. El marco de la ayuda de la bandeja de IC es Yt101s opcional tiene 10 cabezas, y cada cabeza es controlada por un motor servo independiente. Las hachas de X y de Y adoptan el motor linear, que hace la exactitud de montaje más arriba, la velocidad más rápidamente, la vida de servicio más de largo, el establo de la producción, y el coste de producción más arriba

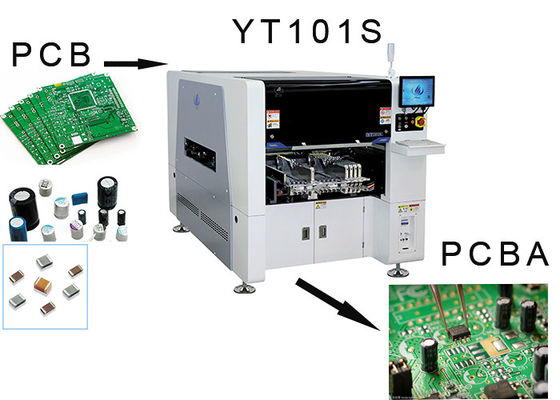

3. Sobre los productos que proporcionamos, nosotros proporcione la línea entera equipo de SMT, por ejemplo; Cargadora, estación de acoplamiento, el soldar de flujo, impresora, repicadora, AOI, SPI, descargando la máquina, el etc
4. Sobre las diferencias y las ventajas entre la cadena de producción semiautomática y la cadena de producción lleno-automática, la cadena de producción semiautomática es barata, cubre menos área, y requiere un poco más de trabajo, requiere generalmente a 2-3 personas. La cadena de producción automática completa requiere un sitio más grande, y el precio es más costoso que cadena de producción semiautomática. Si usted es experto, una persona es bastante, y la eficacia de la producción es más rápida que la cadena de producción semiautomática para la producción de pantalla de visualización, porque la instalación de la pantalla de visualización requiere la alta precisión, él elige generalmente la cadena de producción lleno-automática
Parámetro
| 型号/modelo |
YT101S |
| 线路板 /PCB |
| Tamaño del 板尺寸 /PCB del PWB (L* W) |
tamaño máximo del 最大尺寸: 500mm*350m m
tamaño mínimo del 最小尺守: 50mm*50m m
|
| Grueso del 板厚度 /PCB del PWB |
0.5-4.5m m |
| Fijación con abrazadera del 板固定方法 /PCB del PWB |
气缸夹板, 轨道宽度可调 /Cylinder que afianza con abrazadera, anchura de pista ajustable |
| 定轨方式 /Rail |
se fija 1 轨固定/carril 1 |
| 系统 /System |
Windows 7 |
| mercancías del 软件 /Soft |
自主研发 /R&D independientemente |
| sistema de la gestión MES del 系统 /Production del 生产管理 MES |
提供要求定制 (选配项) /Customized (opción) |
| programación del 离线编程 /Offline |
有 /Available |
| 相机数量 /No. de la cámara |
2 套/2 sistemas (cámara digital del 数字相机) |
| componente del reconocimiento de la visión del vuelo del 头部飞拍识别元器件 /Head |
| corrección del 校正 /Vision alignment+Mark del 视觉对位 +MARK |
| precisión del 重复精度 /Repeat |
±0.02mm |
| altura del 贴片高度 /Mounting |
w20mm |
| velocidad del 贴片速度 /Mounting |
40000CPH (本公司最优条件下) (velocidad óptima) |
| gama del 贴装零件范围 /Components |
0201 paquetes y IC etc. del 料 /Min 0201 ~40*40mm de IC del 封装料及 de ~40*40mm. |
| 使用电源 /Power |
380AC 50HZ 4KW |
| ambiente del 使用环境 /Operating |
23°C±3°C |
| dirección del 传输方向 /Transmission |
单向 (左 — 右或右一左) /Single (left->right o right->left) |
| modo del 传送方式 /Transmission |
impulsión del 在线 /Online |
| modo del 定位方式 /Position |
光学 /Optica I |
| consumo del 耗气量 /Ai “ |
0.4-0.6mpa (4-6kgf/cm2) 150N/min |
| control del 电气控制 /Electrical |
Investigación y desarrollo del 自主研发 /Independent de ETON por ETON |
| sistema del módulo 1 de la tarjeta de control del 套 /Motion del 运动控制卡模块 1 |
Investigación y desarrollo del 自主研发 /Independent de ETON por ETON |
| 轴驱动方式 /X, Y, manera de XYZ de la impulsión de Z AXIS |
高端磁悬浮电机 + 伺服电 TTL/motor magnético de gama alta del motor linear +Servo |
| 可放置送料器数 m/No. de la estación del alimentador |
站位 16PCS, 盘 /Station del 可装物料 32: 16pcs, paquetes 32pcs de la anguila de la cinta “) |
| 吸嘴安装数 S/No. de cabezas |
10pes |
| manera del 送料方式 /Feeding |
alimentador principal del doble del 双头智能送料器 /Intelligent |
| 定制 /Customized |
colocación los 2M del 米 /Customized del 定制分段贴装 2 seccionales |
servicio
Proporcionamos los servicios gratuitos: servicio a domicilio libre de la instalación, servicio libre del reemplazo para todas las piezas dañadas durante el período de garantía, ayuda de enseñanza video en línea 24 horas al día, y servicio libre de por vida de la actualización de software. Nuestras oficinas locales e ingenieros en la India y Turquía proporcionan servicios muy convenientes.
FAQ
Q: ¿Cuál es la fecha de expedición?
Entregaremos las mercancías después del depósito de 30 días.
Q: ¿El control eléctrico se desarrolla independientemente?
Sí, el control eléctrico está por nosotros mismos y tiene tecnología exclusiva de la patente.
Q: ¿Es usted fabricante o una empresa comercial?
fabricante. Tenemos nuestro propio parque industrial
Q: ¿Cómo está el entrenamiento?
: Después de comprar nuestros productos, usted puede enviar a sus ingenieros para estudiar en nuestra fábrica, o podemos enviar a nuestros ingenieros a yourfactory para entrenar a su personal para usted.
Q: ¿Usted tiene un certificado de la certificación de producto?
: Nuestros productos tienen CCC, CE, certificación de SRIA.
