Datos del producto:
Pago y Envío Términos:
|
Nombre: | máquina de la selección y del lugar | Garantía: | 1 año |
---|---|---|---|
Montaje de velocidad: | 80000CPH | carril: | 2 carriles, 2 pórticos (el carril 1,4 es el carril fijado) |
Poder: | 380AC 50HZ 6KW | Modo de transmisión: | Impulsión en línea |
Alta luz: | Máquina del montaje de PLCC SMT,Máquina en línea del montaje de SMT de la impulsión,máquina de la selección y del lugar 6 kilovatios |

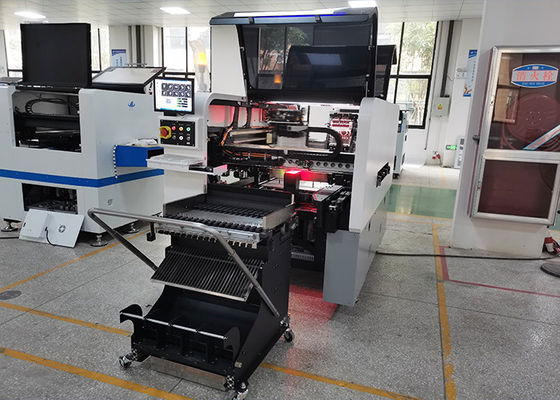

BGA, CSP, conductor de PWB de PLCC boaed montando la máquina con la ranura del carro del muelle de 80000CPH 64 PCS
Descripción de producto

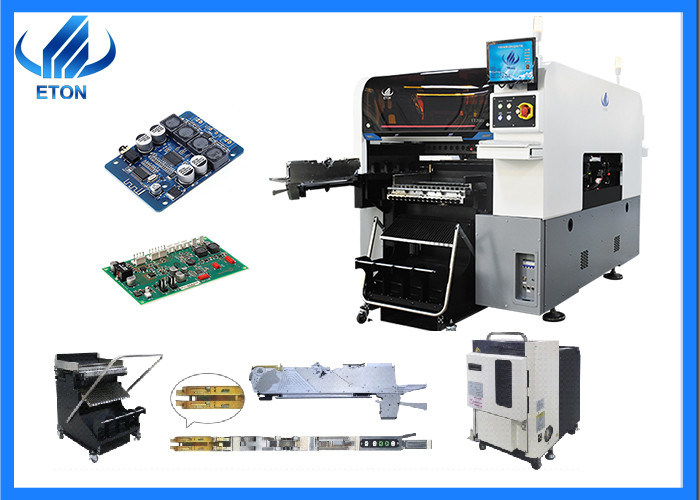

La selección de YT202S SMT y la máquina del lugar, la velocidad teórica de YT202s es 80000 CPH, en primer lugar, del aspecto de la máquina, estos dos módulos son áspero lo mismo. La diferencia más grande es que yt202s tiene dos cabezas de montaje.
Cuando la máquina funciona, trabajan para dos diverso PCBs respectivamente. Dos productos se pueden producir al mismo tiempo. El trabajo lateral de las paradas una y el otro lado continúa trabajando. Él se controla independientemente. Muy inteligente.
el carril de guía principal de yt202s es también un motor linear magnético de gama alta. tiene alta exactitud.
Característica
El motor linear magnético de alta precisión, que se utiliza para mejorar la estabilidad, la velocidad y la exactitud de la colocación de la máquina.
Ésta es escala de rejilla, él es un dispositivo de detección, que determina la exactitud de la colocación principal hasta cierto punto.
La cadena de la fricción, la función es proteger los alambres contra la abrasión y prolongar la vida de servicio de la máquina.
Nuestra máquina de la selección YT202 y del lugar tiene 4 cámaras, un módulo tiene 2 cámaras, es una cámara del reconocimiento del vuelo y la cámara de la marca. Ésta es la cámara del reconocimiento del vuelo, y ésta es la cámara de la marca. Su papel es mejorar la exactitud de la colocación de la máquina. Éste es también una de las razones por las que nuestras máquinas multifuncionales pueden montar componentes de la precisión.
Cada jefe de la colocación de esta máquina multifuncional es controlado por un motor servo independiente, que puede montar diversos componentes.
nuestro ordenador industrial, el software es desarrollado independientemente por ETON, con un chino y un interfaz inglés de la operación, y la operación es simple y fácil entender.
Parámetro
Tamaño del PWB |
Tamaño máximo: 500mm*450m m (solo PWB) 500mm*300m m (PWB del doble) Tamaño mínimo: 50mm*50m m |
Grueso del PWB | 0.5-4.5m m |
Fijación con abrazadera del PWB | Cilindro que afianza con abrazadera, anchura de pista ajustable |
No. de la cámara | 4 sistemas/reconocimiento inferior de la cámara de la visión |
Precisión de la repetición | ± 0.02m m |
Montaje de velocidad | 80000CPH (velocidad óptima) |
Gama de los componentes | Paquetes de la bobina del minuto 0201 ~40*40mm y alimentador etc. de la bandeja de IC. |
Modo de la posición | Óptico |
Inspección de la radiografía en la industria del PWB
Estos últimos años, BGA, QFN, CSP, el tirón-microprocesador y otros componentes de arsenal del área han sido ampliamente utilizados en la fabricación electrónica. Por ejemplo BGA, comparado con otros componentes, tiene cuenta de perno más pequeña, inductancia y capacitancia del inter-perno, y una mejor disipación de calor. Sin embargo, BGA también tiene defectos. Por ejemplo, después de SMT, es difícil juzgar la calidad que suelda de las juntas de la soldadura bajo paquete por el ojo desnudo o la prueba de AOI.
El equipo de la radiografía se basa en la penetración fuerte de radiografías. El tubo de la lámpara emite radiografías bajo alta presión, que puede penetrar con eficacia el objeto que se medirá. El funcionamiento de la imagen es diversificado debido a la diversos densidad y grueso, para realizar la detección de juntas de la soldadura. Para asegurar calidad de la soldadura, los fabricantes están optando cada vez más por la inspección de la radiografía de los componentes que ocultan juntas de la soldadura.
