Datos del producto:
Pago y Envío Términos:
|
| Longitud: | 2788m m | Anchura: | 1686m m |
|---|---|---|---|
| Altura: | 1375m m | Peso total: | 1700kg |
| Grueso del PWB: | 0.5-4.5m m | Cámara de No.of: | 4pcs |
| Estación del alimentador de No.of: | 32pcs | Cabezas de No.of: | 40pcs |
| Alta luz: | Máquina de la selección y del lugar de 120000 CPH,Máquina de la colocación del smt de IC Tray Feeder,Máquina de la colocación de SMT de la cámara 4PCS |
||

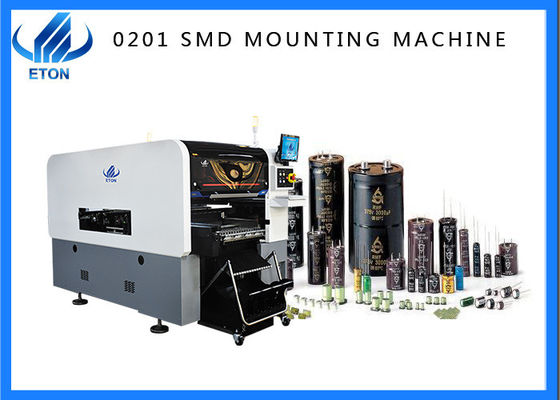

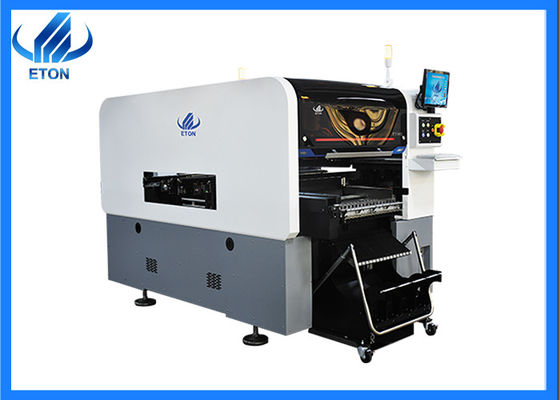

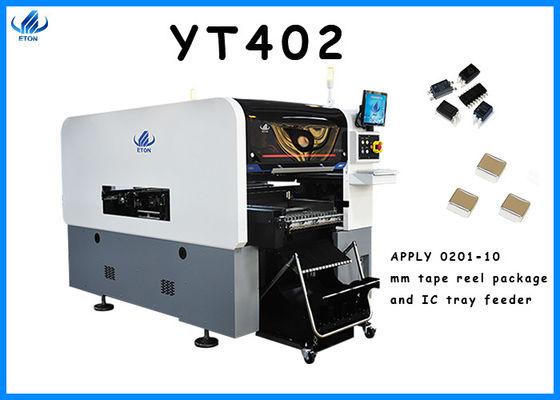

120000CPH escogen y colocan la máquina aplican el alimentador del paquete del rell de la cinta de 0201-10m m y de la bandeja de IC
Característica
1. La cabeza de montaje integrada universal de alta velocidad, 40 cabezas, cada cabeza es controlada por un motor independiente, usando un tipo doble de la matriz de la fila, las primeras 10 cabezas forman un módulo, 20 cabezas de la succión, y el grupo doble del modo tiene 40 cabezas de la succión
2. Nueva cámara aérea fija: mejore el funcionamiento del reconocimiento, y amplíe el tamaño de los componentes correspondientes instalados en la velocidad hasta 10*10m m
Cámara de la marca: un sistema de reconocimiento de alta precisión de la cámara de la marca, que adopta el método tricolor del reconocimiento de la iluminación, es conveniente para cualquier marca y lente (exploración ligera azul) de la forma, y tiene una amplia gama de usos
Línea fija cámara de la exploración: a través de cámara de alta velocidad del reconocimiento del vuelo, puede recoger rápidamente imágenes principales múltiples al mismo tiempo, realizar la calibración visual de la posición de imagen componente, corrección de la alineación, y la altura de la fuente de luz puede ser ajustada
3.PCB
Tamaño máximo: 500*450m m (solo PWB)
500*300m m (PWB del doble)
Tamaño mínimo: 50*50m m
Parámetro
| 线路板 /PCB | |
| Tamaño del 板尺寸 /PCB del PWB (L* W) | tamaño máximo del 最大尺寸: tamaño mínimo del 最小尺寸 del 双板 500mm*300m m (PWB del 单板 500mm*450m m (solo PWB) del doble): 50mm*50m m |
| Grueso del 板厚度 /PCB del PWB | 0.5-4.5m m |
| Fijación con abrazadera del 板固定方法 /PCB del PWB | 夹板 del 气缶 I, 轨道宽度可调 /Cylinder que afianza con abrazadera, anchura de pista ajustable |
| 定轨方式 /Rail | 双轨双臂 (1 carril)/2 del 轨为固定轨道 del 轨 4, 2 pórticos (el carril 1,4 es el carril fijado) |
| tronco del 系统 /Sy | Windows 7 |
| 软件 /Software | 自主研发/R&D independientemente |
| sistema de la gestión MES del 系统 /Production del 生产管理 MES | 提供要求定制 ()/modificado para requisitos particulares del 选配项 (opción) |
| programación del 离线编程 /Offline | 有 /Available |
| 相机数 M/No. de la cámara | 4 套/4 sistemas (cámara digital del 数字相机) |
| reconocimiento de la cámara de la visión del 固定飞拍识别元器件 /Bottom | |
| corrección del 校正 /Vision alignment+Mark del 视觉对位 +MARK | |
| precisión del 重复精度 /Repeat | + 0.02m m |
| altura del 贴片高度 /Mounting | W6mm |
| velocidad del 贴片速度 /Mounting | 120000CPH (本公司最优条件下) (velocidad óptima) |
| gama del 贴装零件范围 /Components | packagesand IC etc. del 料 /Min 0201 de IC del 封装料及 de 0201~10m m. |
| 使用电源及功率 /Power | 380AC 50HZ 6KW |
| ambiente del 使用环境 /Operating | 23°C±3°C |
| dirección del 传输方向 /Transmission | 标准 (单向) /Standard: Sola dirección |
| modo del 传送方式 /Transmission | impulsión del 在线 /Online |
| modo del 定位方式 /Position | 光学 /Optical |
| consumo del 耗气量 /Air | 0.4-0.6mpa (4-6kgf/cm2) 1 50N/min |
| control del 电气控制 /Electrical | Investigación y desarrollo del 自主研 ^/Independent de ETON por ETON |
| sistema del módulo 1 de la tarjeta de control del 套 /Motion del 运动控制卡模块 1 | Investigación y desarrollo del 自主研发 /Independent de ETON por ETON |
| 轴驱动方式 /X, Y, manera de XYZ de la impulsión de Z AXIS | motor magnético del motor linear +Servo del 高端磁悬浮电机 + del 伺服电机 /High-end |
| 可放置送料器数 S/No. de la estación del alimentador |
双边送料器台车站位 32PCS, 盘 del 可装物料 64 (单边送料器台车站位 16PCS, 盘 del 可装物料 32) Ranura doble 32PCS, paquetes del carro del muelle del lado de la bobina: 64PCS (sola ranura 16PCS, paquetes del carro del muelle del lado de la bobina: 32PCS) |
| 吸嘴安装数 >/No. de cabezas | lado del 双边 40PCS (单边 20PCS) /Double: 40pcs (solo lado: 20pcs) |
| manera del 送料方式 /Feeding | alimentador principal del doble del 双头智能送料器 /Intelligent |
Nuestros servicios
Una vez que usted compra nuestra máquina, usted puede disfrutar del servicio a domicilio libre de la instalación de ingenieros. Durante el período de garantía, todas las piezas se dañan y se substituyen gratuitamente. Usted puede apoyar la enseñanza libre video en línea 24 horas al día, y proporciona los servicios libres de la actualización de software para la vida.
FAQ
Q: ¿Cuál está sobre la garantía de las máquinas?
: El mantenimiento: la máquina entera de 1 año, cualquier pieza necesita ser reparada o substituido esté libre. Llevaremos la responsabilidad de las máquinas de Al Z.
Q: ¿Usted desarrolló su propia máquina?
: Ha desarrollado independientemente las primeras patentes tecnológicas de la invención del mundo y las tecnologías propietarias, incluyendo 9 patentes de la invención, 12 derechos reservados del software y 112 patentes prácticas.
Q: ¿Para cuál es su máquina conveniente?
: Nuestras máquinas son ampliamente utilizadas en la iluminación, la pantalla de visualización, la electrónica, la fuente de alimentación de conducción, aparatos electrodomésticos, nueva energía y otras industrias
