Datos del producto:
Pago y Envío Términos:
|
Dimensión (L*W*H): | 3100*2300*1550m m | Peso total: | 1700kg |
---|---|---|---|
Anchura de la longitud del PWB: | longitud 250mm*any | Grueso del PWB: | 0.5-1.5m m |
Fijación con abrazadera del PWB: | adsorción del vacío, tablilla del cilindro, anchura de pista ajustable | Estación de los alimentadores de No.of: | 68 PCS |
Cabeza de No.of: | 68 PCS | Montaje de velocidad: | 250000 CPH |
Alta luz: | Luz de tira llevada automática que hace la máquina,luz de tira llevada los 50m que hace la máquina,Máquina de la asamblea de 250000CPH SMT |
la planta de fabricación llevada el 100M de la luz de tira de los 50M automática llevó la luz de tira que hacía la máquina
Características de la máquina

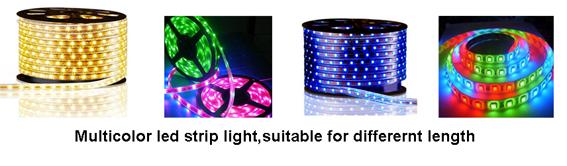

1. Características de producto produciendo con producir 2~4 tipos de materiales al mismo tiempo con alta capacidad, disponibles para 5M, 50M o cualquier longitudes de la tira y del rollo flexibles de rodar.
PWB | |
Anchura de la longitud del PWB | longitud 250mm*any |
Grueso del PWB | 0.5-1.5m m |
Fijación con abrazadera del PWB | Presión ajustable neumática |
Montaje de modo | Grupo a tomar y grupo a montar |
Sistema de Vision | |
No. de la cámara | 5 PCS (cámara digital) |
Alineación de Vision, corrección de la MARCA | |
Montaje de la precisión | ±0.02mm |
Montaje de altura | ≦5mm |
Montaje de velocidad | 250000 CPH |
Componentes | LED 3014/3020/3528/5050 y condensadores, resistores, puentes rectificadores, etc. |
Velocidad de los componentes | 0.5m m |
No. de la estación de los alimentadores | 68 PCS |
No. de bocas | 68 PCS |
Poder | 380AC 50 HERZIOS |
Consumo de energía | 6kw |
Condiciones | 23℃±3℃ |
Transmisión del transportador | Max Length: 1000 milímetros |
Velocidad de la transmisión | >500mm/sec |
Control eléctrico | Investigación y desarrollo independiente por ETON |
Sistema del módulo 1 de la tarjeta de control del movimiento | Investigación y desarrollo independiente por ETON |
X, Y, manera de la impulsión de Z AXIS | Motor servo linear magnético de gama alta de motor+ |
Manera de alimentación | Alimentador eléctrico con el motor doble |
Uso de la máquina
Luz de tira de HT-T9 SMT que hace la máquina que usa principalmente en cadena de producción de la luz de tira de SMT. Para escoger llevó el microprocesador y después montan en el PWB. En cadena de producción real, está utilizando en las iluminaciones llevadas, profesionales para 5 metros, 15meters, 25meters, 50 metros.
Líneas de la máquina
Parque industrial de ETON en Jiangxi
1: 50000 metros cuadrados de parque industrial asegurar el efecto de la marca y la actual fuerza de la compañía.
2: Propio centro de fabricación, equipado de un centro avanzado del proceso y de fabricación, control de calidad estricto, y estandardiza la producción, los procesos de producción aerodinámicos hacen nuestras máquinas tienen capacidad estándar y fuerte de alta calidad de la fuente.
3: Más de 10 años de LED que enciende las experiencias de campo que comparten, proporcionan el programa más conveniente de SMT a cada cliente.
Servicios
soporte técnico 1.Free: servicio técnico en línea de las horas 7*24.
instalación 2.Free y entrenamiento: hemos establecido oficinas en ultramar. Podemos arreglar a ingenieros para ir directamente a la instalación y al entrenamiento de la fábrica gratis.
software de la mejora 3.Free: el software de la máquina es desarrollado por nuestra compañía, así que proporcionamos el software permanente de la actualización gratuita para el cliente para el cliente que compran la máquina.
4. Podemos proveer de la cadena de producción de SMT solución usted.
