Datos del producto:
Pago y Envío Términos:
|

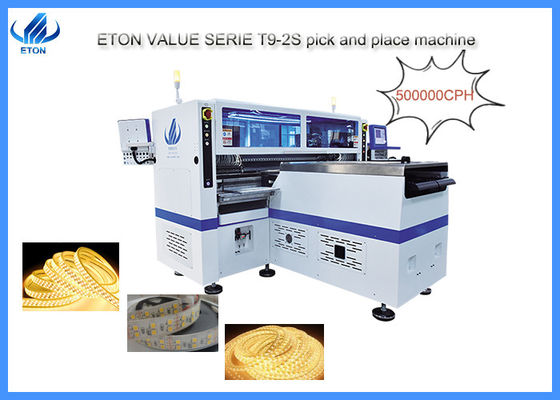

| Número de modelo: | T9-2S | Peso (kilogramos): | 3100 |
|---|---|---|---|
| Tamaño del PWB: | 250mm* cualquier longitud | Fuente de alimentación: | 380AC 50Hz |
| ALIMENTADOR: | Alimentador electrónico | Montaje de modo: | Grupo que toma y colocación del grupo |
| precisión: | 0.02m m | X, Y, Z conduce: | Motor linear magnético de gama alta |
Descripción
1: Introducción

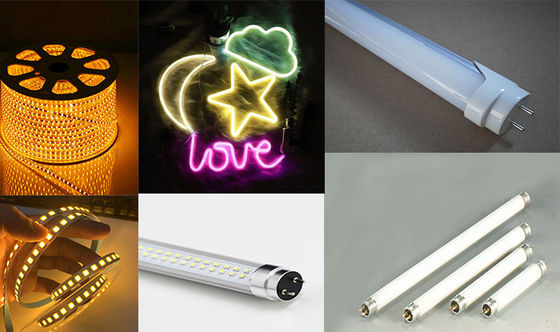

T9-2S está para 5 metros, 50 metros y cualquier longitud de la luz de tira del LED.
Apliqúese al fabricante suave de la lámpara del LED.
T9-2S que alcanza cualquier PWB de la longitud. Este modo es los 5M, 10M, los 25M, los 50M el 100M, etc.
T9-2S identificó la posición correcta por la cámara. Tiene tan la alta precisión y buena estabilidad.
2: Características
Motor linear magnético de la alta exactitud + motor servo de Panasonic
136 módulo del brazo cuatro de las estaciones cuatro del alimentador de las cabezas 136, 34 bocas para cada partición del montaje.
La parte A o la parte B se puede montar por separado o síncrono.
Alineación de Vision, corrección de la marca
Calibración automáticamente, alta precisión, disponible para el RGB
La capacidad puede alcanzar 500 000 CPH
| Paso 1 | Máquina del cargador | Envío del rollo de FPCB a la máquina de la impresora |
| Paso 2 | Impresora semiautomática de la plantilla | Impresión de la goma de la soldadura en el PWB flexible |
| Paso 3 | Etapa de almacenador intermediario | Almacenador intermediario y transporte el PWB flexible para escoger y para colocar la máquina |
| Paso 4 | Máquina de la selección y del lugar | Montaje de microprocesadores y de componentes del LED en el PWB flexible |
| Paso 5 | Línea de correa del transporte | Transporte el PWB flexible al horno del flujo |
| Paso 6 | Horno del flujo |
Calentando la goma de la soldadura con FPCB a soldar con autógena los componentes en FPCB |
| Paso 7 | Máquina del descargador |
Rebobinar la tira flexible acabada |
Projec del cliente
Cliente: Cliente indio
Ciudad: Delhi
Producto: rollo del 100M para rodar la tira flexible
El cliente estaba en otro sector antes, y entonces planearon producir 100 metros de tiras ligeras flexibles.
la perspectiva de mercado es muy optimista.
ETON ayudó al cliente a planear la cadena de producción del 100M, incluyendo la cadena de producción del remiendo: Cargador del PWB
selección de la etapa-alto-velocidad del almacenador intermediario de la máquina- y máquina de impresión semiautomáticas del lugar - planta de fabricación de los 24M
- el horno del flujo - descargador del PWB, y también planeó la línea de la prueba de los 24M, línea del sub-tablero, cubriendo la cadena de producción.
El cliente puso en la producción en 2021, y la situación de producción es muy buena. Los técnicos de ETON instalaron
la máquina en la fábrica del cliente, planeó el cableado, probó la producción, y entrenó a los ingenieros del cliente.
el proyecto del cliente era el muy acertado, que se convertía del pocos en la India que puede proporcionar el 100M sin los alambres.
la fábrica para la producción de todas las tiras ligeras flexibles es muy competitiva, y ahora está planeando añade una nueva producción de SMT
línea con ETON para ampliar categorías de la producción y de producto del LED.

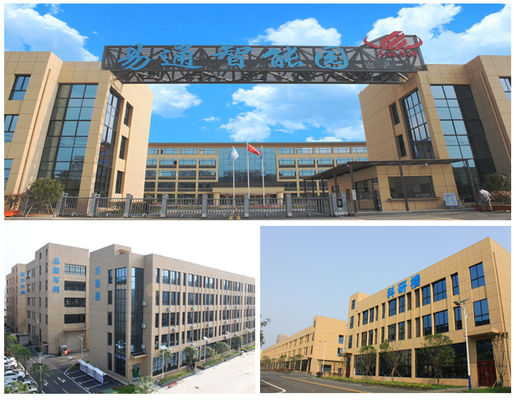

Información de compañía
Marca superior de máquinas de SMT en China.
Experiencia rica - durante 10 años.
Sobre parque de la industria de 50000 SQM.
Línea completa experto de SMT de la solución
La instalación local y el entrenamiento de ningún servicio se preocupan
