Datos del producto:
Pago y Envío Términos:
|
Nombre de producto: | máquina llevada de la selección y del lugar | Tamaño máximo del PWB: | 500*300m m |
---|---|---|---|
Fijación con abrazadera del PWB: | Cilindro que afianza con abrazadera, anchura de pista ajustable | No. De la cámara: | 4 PC |
No. de cabezas: | 20 PC | Gama de los componentes: | paquetes e ic etc de 0201-10m m |

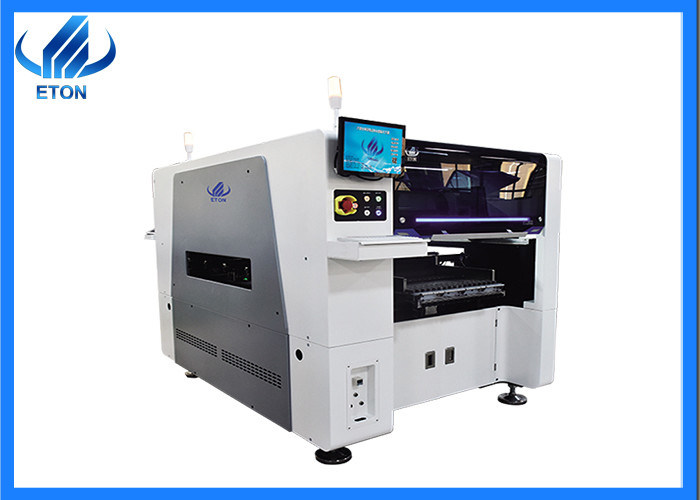

Selección de la máquina 90000CPH de la luz de calle del LED y máquina de fabricación del lugar
Introducción
También conocido como “montando la máquina”, “sistema del soporte de la superficie” (el sistema superficial del soporte), en la cadena de producción, es configurado después de la impresora del dispensador o de la pantalla del pegamento, moviendo la cabeza de la colocación para montar exactamente los componentes superficiales del soporte. Un dispositivo puesto en un cojín del PWB. Dividido en dos manuales y automáticos.
Principio de funcionamiento
La máquina de la colocación puede atar y soldar directamente componentes superficie-montados a la posición especificada sin agujeros de perforación de la inserción respecto cliché, que se puede describir como otro producto de la automatización industrial. La máquina de la colocación se compone principalmente de una cabeza de la colocación y de una lente estática. Primero, la cabeza de la colocación ase la boca y absorbe los componentes en la posición correspondiente del PWB según el tipo del paquete, el número componente y otros parámetros de los componentes importados de la colocación; en segundo lugar, el estático la lente detecta, identifica y alinea los componentes de la recogida según el programa de proceso de la visión; finalmente, la cabeza de la colocación monta los componentes a las posiciones correspondientes respecto al tablero del PWB
Procedimientos de funcionamiento
1. Preparación antes de la colocación, por ejemplo: elaborando documentos del proceso del producto, preparando los detalles de la colocación del producto, y preparando los alimentadores que resuelven especificaciones componentes;
2. Patee la máquina de la colocación: Encienda la máquina de acuerdo con los procedimientos de funcionamiento técnicos de la seguridad del equipo, y preste la atención para comprobar si la presión de aire de la máquina cumple los requisitos. Ajuste la anchura de pista según la anchura del tablero del PWB;
3. Programación en línea
4. Instale el alimentador
5. Haga las imágenes visuales de marcas fiduciales y de componentes;
6. Goma de ensayo
7. Producción en masa
8. Inspección
Parámetro
Dimensión (L*W*H) | 2317*1376*1762m m |
Peso total | 1700kg |
Anchura de la longitud del PWB |
Máximo: (solo PWB) 500*450m m; (PWB doble) 500*300m m Minuto: 50*50m m |
Grueso del PWB | 0.5-4.5m m |
Fijación con abrazadera del PWB | Cilindro que afianza con abrazadera, anchura de pista ajustable |
Estación de los alimentadores de No.of | 32 PCS |
Cabeza de No.of | 20 PCS |
Montaje de velocidad | 90000 CPH |
Poder | CA 380 V |
Condiciones | 6 KILOVATIOS |
Característica de la máquina de la selección y del lugar
1. La máquina de alta velocidad de la colocación, puede montar 0201 componentes,
2. Ésta es máquina multifuncional con el módulo doble, cabeza del total 20, cada cabeza de la parte 10, puede producir dos tipos de productos al mismo tiempo.
3. El eje de X es motor magnético del trazador de líneas, eje de Y y el eje de Z es motor servo, funcionamiento muy bueno y alta exactitud.
4. Es inteligente, puede producir diversos tipos de luz del LED y de tablero eléctrico, tales como bulbo, panel, Abajo-luz, farola, conductor del poder, otros tableros electrónicos, etc
5. Su alta precisión (exactitud), se aplica a los microprocesadores del LED, resistor, condensador, IC, formó los componentes etc.
6. Es máquina de alta velocidad, la velocidad óptima es 90000CPH
¿Por qué elíjanos?
Paquete y entrega
FAQ
1. ¿Usted suministra la máquina del transportador del PWB?
: Sí, suministramos la línea entera máquina de SMT, como el transportador, la máquina de la selección y del lugar, la máquina del horno del flujo, el etc.
2. ¿Es esta máquina automática de la impresora de la plantilla conveniente para imprimir tablero de conductor de la iluminación?
: Sí, esta impresora automática de la plantilla que la máquina es precisión muy alta, conveniente para el tamaño máximo del PWB es 400*340m m, imprimiendo el alcance 0.025m m de la exactitud.
3. ¿Cuál es esta garantía de la máquina? ¿Y cómo sobre después de servicio de ventas?
: Proporcionamos la garantía de un año, durante garantía, cualquier pieza necesitamos ser reparados y substituido esté libre. Y apoyaremos la máquina para instalar y el entrenamiento en línea, también ayuda teledirigida, máquina de la máquina será muy fácil para actúa.
4. ¿Yo quiere producir la exhibición llevada, hace su máquina conveniente para la producción este producto?
: Sí, podríamos proporcionar la línea entera de SMT para la fabricación llevada de la exhibición, incluimos la máquina de la impresora de la plantilla, la máquina de la selección y del lugar, la máquina del horno del flujo, la máquina del transportador, el etc
5. ¿Nosotros no hace que experiencia para la máquina actúe, es difícil para actuar?
: ¡Nuestra máquina es muy fácil! el interfaz antropomecánico amistoso, simple y fácil aprender, operador puede controlar la máquina dentro de algunos días de entrenamiento.
6. ¿Yo soy de la India, puedo pagar en rupias indias?
: Tan triste, este orden apoya solamente paga por USD o el CNY. Y también apoyamos paga de Alibaba directamente.
