Datos del producto:
Pago y Envío Términos:
|
Número de modelo: | T9-2S | Peso (kilogramos): | 3100 |
---|---|---|---|
Tamaño del PWB: | 250mm* cualquier longitud | Fuente de alimentación: | 380AC 50Hz |
ALIMENTADOR: | Alimentador electrónico | Montaje de modo: | Grupo que toma y colocación del grupo |
precisión: | 0.02m m | X, Y, Z conduce: | Motor linear magnético de gama alta |
Ventana de las máquinas
1: Introducción de las máquinas

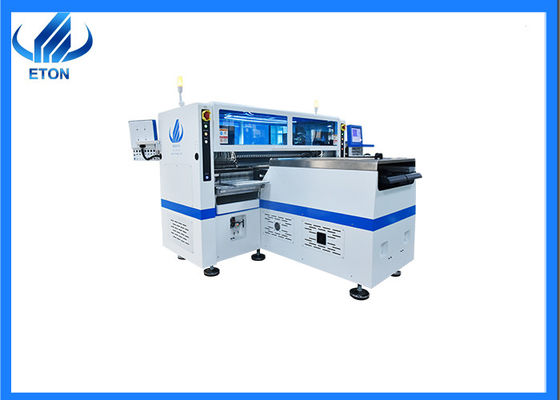

La selección de T9-2S SMT y la máquina del lugar está para 5 metros, 50 metros y cualquier longitud del tablero del alambre, soporte disponible.
Apliqúese al fabricante suave de la lámpara del LED.
T9-2S que alcanzaba cualquier PWB de la longitud ininterrumpido pegó encendido. Este modo es los 5M, los 50M etc. Y ha identificado el correcto
posición por la cámara. Es tan alta precisión y buena estabilidad.
2: Características
Motor linear magnético de la alta exactitud + motor servo de Panasonic
136 módulo del brazo cuatro de las estaciones cuatro del alimentador de las cabezas 136, 34 bocas para cada partición del montaje.
La parte A o la parte B se puede montar por separado o síncrono.
Alineación de Vision, corrección de la marca
Calibración automáticamente, alta precisión, disponible para el RGB
La capacidad puede alcanzar 500 000 CPH
Paso 1 | Máquina del cargador | Envío del rollo de FPCB a la máquina de la impresora |
Paso 2 | Impresora semiautomática de la plantilla | Impresión de la goma de la soldadura en el PWB flexible |
Paso 3 | Etapa de almacenador intermediario | Almacenador intermediario y transporte el PWB flexible para escoger y para colocar la máquina |
Paso 4 | Máquina de la selección y del lugar | Montaje de microprocesadores y de componentes del LED en el PWB flexible |
Paso 5 | Línea de correa del transporte | Transporte el PWB flexible al horno del flujo |
Paso 6 | Horno del flujo |
Calentando la goma de la soldadura con FPCB a soldar con autógena los componentes en FPCB |
Paso 7 | Máquina del descargador |
Rebobinar la tira flexible acabada |
